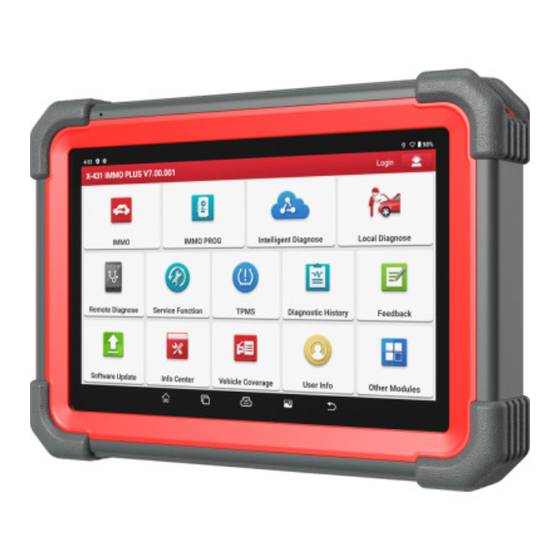

LAUNCH X431 IMMO Plus Handbuch
  1. Anleitungen
  2. Marken
  3. LAUNCH Anleitungen
  4. Prüfgeräte
  5. X431 IMMO Plus
  6. Handbuch

LAUNCH X431 IMMO Plus Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version: V1.00.001
Revisionsdatum: 15.11.2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LAUNCH X431 IMMO Plus

Inhaltszusammenfassung für LAUNCH X431 IMMO Plus

  • Seite 1 Version: V1.00.001 Revisionsdatum: 15.11.2022...

  • Seite 2: Gewährleistungsausschluss Und Haftungsbeschränkung

    LAUNCH Markeninformationen Copyright © 2022 by LAUNCH TECH CO., LTD (auch kurz LAUNCH genannt). Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne die vorherige schriftliche Genehmigung von LAUNCH reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, fotokopiert, aufgezeichnet oder auf andere Weise übertragen werden.
  • Seite 3 LAUNCH Verwendung dieses Handbuchs Dieses Handbuch enthält Anweisungen zur Verwendung des Geräts. Einige Abbildungen in diesem Handbuch können Module und optionale Geräte enthalten, die nicht in Ihrem System enthalten sind. Die folgenden Konventionen werden verwendet. Fetter Text Fettgedruckter Text wird verwendet, um auswählbare Elemente wie Schaltflächen und Menüoptionen hervorzuheben.

  • Seite 4: Wichtige Sicherheitshinweise

    LAUNCH Illustrationen Die in diesem Handbuch verwendeten Abbildungen sind Beispiele, der tatsächliche Testbildschirm kann für jedes zu testende Fahrzeug variieren. Beachten Sie die Menütitel und Anweisungen auf dem Bildschirm, um die richtige Optionsauswahl zu treffen. Wichtige Sicherheitshinweise Um Verletzungen, Sachschäden oder versehentliche Schäden am Produkt zu vermeiden, lesen Sie alle Informationen in diesem Abschnitt, bevor Sie das Werkzeug verwenden.
  • Seite 5 LAUNCH Zündkabel und Zündkerzen. Diese Bauteile erzeugen bei laufendem Motor gefährliche Spannung. Um eine Beschädigung des Werkzeugs oder die Generierung falscher Daten zu vermeiden, stellen Sie bitte sicher, dass die Fahrzeugbatterie vollständig aufgeladen ist und die Verbindung zum Fahrzeug-DLC (Data Link Connector) klar und sicher ist.

  • Seite 6: Fcc-Erklärung

    LAUNCH getestet werden. Die Fahrzeugteile und die X-PROG 3 Komponenten werden bei konstanter Temperatur geschweißt. Beim Schweißen von Fahrzeugteilen mit den Komponenten des X-PROG 3 wird das Gerät ausgeschaltet und geerdet. FCC-Erklärung Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts aufheben.

  • Seite 7: Inhaltsverzeichnis

    LAUNCH INHALTSVERZEICHNIS 1. Einleitung ....................1 1.1 Produktprofil....................1 1.2 Komponenten & Bedienelemente ............. 2 1.2.1 Display-Tablet ..................2 1.2.2 VCI-Anschluss ..................4 1.3 Technische Parameter..................6 1.4 Paketliste ................... 6 2 Erstbenutzung ......................8 2.1 Aufladen &...
  • Seite 8 LAUNCH 5.2 Programmierung der Wegfahrsperre (IMMO PROG) ........25 6 Diagnose ......................26 6.1 Intelligente Diagnose ................26 6.2 Lokale Diagnose..................... 29 6.2.1 Gesundheitsbericht (Schnelltest) ............. 34 6.2.2 System-Scan..................37 6.2.3 Systemauswahl ................38 6.3 Ferndiagnose............
  • Seite 9 LAUNCH 8 Softwareaktualisierung ...................61 8.1 Update der Diagnosesoftware und der APP..........61 8.2 Aktualisierung der IMMO&IMMO PROG-Software........... 61 8.3 Abonnement erneuern..............62 9 Weitere Module ...................64 9.1 Werkzeugkasten ....................... 64 9.1.1 BST360 (Batterietester) ..............64 9.1.2 Videoskop ............

  • Seite 10: Einleitung

    LAUNCH 1. Einleitung 1.1 Produktprofil Es erbt von der fortschrittlichen Diagnosetechnologie von LAUNCH und zeichnet sich dadurch aus, dass es eine breite Palette von Fahrzeugen abdeckt, leistungsstarke Funktionen bietet und präzise Testergebnisse liefert. Durch die einfache drahtlose/USB-Kommunikation zwischen dem VCI-Gerät (Vehicle Communication Interface) und dem Display-Tablet wird eine vollständige...

  • Seite 11: Komponenten & Bedienelemente

    LAUNCH Servicefunktion : Beinhaltet alle Arten von allgemeinen Wartungs- und Reset-Elementen. RDKS: Konfiguriert das Tool als professionelles Reifendruckkontrollsystem (TPMS) Servicetool. Es muss mit dem TSGUN-Gerät (separat erhältlich) zusammenarbeiten, um alle Arten von verschiedenen TPMS-Funktionen auszuführen. Diagnosehistorie : Diese Funktion bietet einen schnellen Zugriff auf die getesteten Fahrzeuge und Benutzer können wählen, ob sie den Testbericht anzeigen oder den letzten Vorgang fortsetzen...
  • Seite 12 LAUNCH Mikrofon • Wird an den VCI-Anschluss angeschlossen, um eine Fahrzeugdiagnose über das USB-Kabel durchzuführen. • Anschluss an kompatible Zusatzmodule (z. Typ-A-USB-Anschluss B. Videoskop) oder USB- Speichergeräte. • Zum Aufladen an eine Steckdose anschließen. Typ-C-USB-Anschluss • Verbindung zum PC zum Datenaustausch.

  • Seite 13: Vci-Anschluss

    LAUNCH Zeigt das Testergebnis LCD Bildschirm Lautsprecher Rückfahrkamera Mikrofon 1.2.2 VCI-Anschluss Der VCI-Anschluss fungiert als Fahrzeugkommunikationsschnittstellengerät, das verwendet wird, um über das Diagnosekabel eine Verbindung mit der DLC-Buchse (Data Link Connector) des Fahrzeugs herzustellen, um die Fahrzeugdaten zu lesen und sie dann an das Tablet zu senden.
  • Seite 14 LAUNCH Kraftmesser Leuchtet rot, wenn das VCI eingeschaltet ist. Leuchtet grün und blinkt, wenn das VCI mit Fahrzeuganzeige dem Fahrzeug kommuniziert. -Leuchtet blau, wenn das VCI über Bluetooth mit dem Tablet kommuniziert. E/A-Anzeige -Leuchtet rot, wenn das VCI per USB-Kabel dem Tablet verbunden ist.

  • Seite 15: Technische Parameter

    LAUNCH 1.3 Technische Parameter Tablet anzeigen Betriebssystem Android Speicher 64 GB Lagerung 8 Zoll kapazitiver Touchscreen mit einer Bildschirm Auflösung von 1280 x 800 Pixel Kamera Rückseitige 8,0-MP-Kamera -WLAN (802.11a/b/g/n/ac) Konnektivität -Bluetooth Arbeitstemperatur 0℃ ~50 ℃ Lagertemperatur - 20℃ ~70℃...
  • Seite 16 LAUNCH Daten. Verbindet den VCI-Stecker mit der OBD II- Diagnosekabel Diagnosebuchse des Fahrzeugs. Ein Stück Papier mit der Produktseriennummer Passwortumschlag und dem Aktivierungscode für die Produktregistrierung. X-PROG 3 Enthält den X-PROG 3-Wegfahrsperren- Wegfahrsperre Programmierer und das Zubehör. Programmierer-Kit Netzteil (Optional) Lädt das Tablet über die Steckdose auf.

  • Seite 17: Erstbenutzung

    LAUNCH 2 Erstgebrauch 2.1 Laden & Einschalten 1. Verwenden Sie das mitgelieferte Netzteil, um das Tablet aufzuladen. 2. Nachdem der Ladevorgang abgeschlossen ist, drücken Sie die POWER-Taste, um das Tablet einzuschalten. Das System beginnt mit der Initialisierung und wechselt dann zum Startbildschirm.

  • Seite 18: Systemsprache Ändern

    LAUNCH Doppeltippen: Heranzoomen, sodass der Text auf einer Webseite in einer Spalte angezeigt wird, die auf den Bildschirm Ihres Geräts passt. Lange drücken: Tippen und halten Sie auf die aktuelle Oberfläche oder den aktuellen Bereich, bis ein Kontextmenü auf dem Bildschirm erscheint, und lassen Sie es dann los.

  • Seite 19: Netzwerkeinrichtung

    LAUNCH automatisch gesperrt und das System wechselt in den Energiesparmodus, um Strom zu sparen. 1. Tippen Sie auf dem Startbildschirm aufEinstellungen -> Anzeige -> Erweitert -> Ruhezustand. 2. Wählen Sie die gewünschte Schlafzeit. 2.7 Netzwerkeinrichtung Das Tablet verfügt über integriertes WLAN, mit dem Sie online gehen können. Sobald Sie online sind, können Sie Ihr Werkzeug registrieren, im Internet surfen, Apps herunterladen, E-Mails senden, die...

  • Seite 20: Erste Schritte

    LAUNCH 3 Erste Schritte Für neue Benutzer müssen Sie einen Benutzerregistrierungsprozess durchlaufen, bevor Sie beginnen können. 3.1 Registrieren und aktualisieren Führen Sie die folgenden Schritte aus, um mit der Registrierung und Aktualisierung fortzufahren: Tippen Sie auf dem Startbildschirm auf das Anwendungssymbol, um es zu starten, und tippen Sie dann auf Anmeldungzum Aufrufen der Anmeldeoberfläche der Diagnosesoftware.
  • Seite 21 LAUNCH klopfenRegistrieren, erscheint folgender Bildschirm: Geben Sie die 12-stellige Produktseriennummer und den 8-stelligen Aktivierungscode ein (erhältlich aus dem Passwortumschlag) und tippen Sie dann aufaktivieren Sie. KlopfenJa, um zum Update Center zu navigieren und die gesamte verfügbare Software zu aktualisieren. Klopfen...

  • Seite 22: Auftragsmenü

    LAUNCH Nachdem die Registrierung erfolgreich abgeschlossen wurde, wird die drahtlose Kommunikation zwischen dem Tablet und dem VCI-Gerät automatisch hergestellt und der Benutzer muss sie nicht erneut konfigurieren. B. Wenn Sie sich als Mitglied registriert haben, Geben Sie Ihren Namen und Ihr Passwort ein und tippen Sie dann aufAnmeldungum direkt zum Hauptmenü...

  • Seite 23: Info-Center

    LAUNCH Diese Option soll Reparaturwerkstätten oder Technikern dabei helfen, Ferndiagnose Sofortnachrichten und Ferndiagnosen zu starten, damit der Reparaturauftrag schneller behoben werden kann. Führen Sie häufig verwendete Reparatur- und Servicefunktion Wartungsdienste durch. Konfiguriert dieses Tool als professionelles TPMS-Servicetool (Reifendrucküberwachungssystem). Es muss mit dem TSGUN- TPMS Gerät (separat erhältlich) zusammenarbeiten, um alle Arten von...
  • Seite 24 LAUNCH Name Taste Beschreibung Heim Kehrt zum Auftragsmenübildschirm zurück. Tippen Sie auf , um den aktuellen Bildschirm zu drucken. Vor dem Drucken müssen Sie den drahtlosen Drucker gemäß den in Kapitel Drucken 9.2.10 beschriebenen Schritten konfigurieren. Beendet die Diagnoseanwendung. Ausfahrt...

  • Seite 25: Anschlüsse

    LAUNCH 4 Verbindungen 4.1 Vorbereitung Die Fahrzeugzündung ist eingeschaltet. Der Spannungsbereich der Fahrzeugbatterie beträgt 11-14 Volt. Die Drosselklappe befindet sich in geschlossener Stellung. DLC-Standort finden. Der DLC (Data Link Connector) befindet sich normalerweise 12 Zoll von der Mitte der Instrumententafel entfernt, bei den meisten Fahrzeugen unter oder um die Fahrerseite herum.

  • Seite 26: Obd Ii Fahrzeuganschluss

    LAUNCH Kommunikation und 12-V-Stromversorgung über einen standardisierten DLC. Ein Fahrzeug, das nicht mit einem OBD-II-Verwaltungssystem ausgestattet ist, stellt die Kommunikation über eine DLC-Verbindung bereit und liefert in einigen Fällen 12-V-Strom über die Zigarettenanzünderbuchse oder eine Verbindung zur Fahrzeugbatterie. 4.2.1 OBD II Fahrzeuganschluss Verwenden Sie das mitgelieferte Diagnosekabel, um das VCI mit dem DLC-Anschluss des Fahrzeugs zu verbinden.
  • Seite 27 LAUNCH B. Zigarettenanzünderkabel (optional): Wenn Sie die Fahrzeugdiagnose über ein Datenkabel durchführen möchten, verbinden Sie ein Ende des Datenkabels mit dem VCI und das andere Ende mit dem USB-Anschluss des Tablets.

  • Seite 28: 5-Schlüssel-Wegfahrsperre Und Wegfahrsperren-Programmierung

    LAUNCH 5-Tasten-Wegfahrsperre und Wegfahrsperrenprogrammierung 5.1 Wegfahrsperre (IMMO) Mit dieser Funktion können Sie die Anti-Diebstahl-Schlüsselabgleichfunktion ausführen, sodass das Wegfahrsperren-Steuersystem des Fahrzeugs die Transponderschlüssel identifiziert und für die normale Nutzung des Fahrzeugs autorisiert. Sie muss in folgenden Fällen durchgeführt werden: Wenn der Zündschlüssel, der Zündschalter, das Kombinationsinstrument, das ECU, das BCM oder die Batterie der Fernbedienung ausgetauscht werden.

  • Seite 29: Betrieb Der Wegfahrsperre

    LAUNCH 5.1.2 Betrieb der Wegfahrsperre Hier nehmen wir zum Beispiel den BMW, um zu demonstrieren, wie die Funktionen des Hinzufügens von Schlüsseln und alle verlorenen Funktionen für das BMW CAS4/CAS4+ Anti-Diebstahl-Systemmodul ausgeführt werden. 1) Tippen Sie aufIMMOund auswählenBMWum die Software einzugeben.
  • Seite 30 LAUNCH 2) Tippen Sie aufOK. 3) Öffnen Sie das Anti-Diebstahl-System, folgen Sie der Abbildung unten, um VCI, Fahrzeug und X- PROG3/X-PROG zu verbinden (*muss separat erworben werden)um den nächsten Schritt auszuführen. 4) Wenn Sie den Typ des Diebstahlschutzsystems nicht kennen, tippen Sie aufIntelligenter Modus...
  • Seite 31 LAUNCH 5) Tippen Sie auf CAS4/CAS4+ Anti-Theft System, der folgende Bildschirm erscheint: 6) Tippen Sie aufVorverarbeitungzum Lesen von Anti-Diebstahl-Daten, Schlüsselübereinstimmung und mehr. Wenn es bereits vorverarbeitet wurde, können Sie hier die entsprechenden Funktionen ausführen. Die ECU wird in diesem Prozess aktualisiert, und Dateien müssen online heruntergeladen werden.
  • Seite 32 LAUNCH 8) Nachdem die Vorverarbeitung erfolgreich war, tippen Sie aufOK. 9) Kehren Sie zum Funktionsmenü zurück und tippen Sie aufSchlüssel lernen. 10) Nachdem die Schlüsselinformationen erfolgreich gelesen wurden, wählen Sie die unbenutzte Schlüsselposition aus und tippen Sie aufSchlüssel, der vom Zündschalter generiert wird.
  • Seite 33 LAUNCH 11) Lesen und zeigen Sie das Passwort an und tippen Sie aufOK. 12) Legen Sie einen neuen Schlüssel in die Nähe der Fahrzeugspule, tippen Sie daraufOK, und warten Sie, bis der Schlüssel generiert wurde. 13) Nachdem der Händlerschlüssel erfolgreich generiert wurde, versuchen Sie bitte, das Fahrzeug zu starten.

  • Seite 34: Programmierung Der Wegfahrsperre (Immo Prog)

    LAUNCH 14) Nun ist die Schlüsselübereinstimmung abgeschlossen und der neue Schlüssel ist einsatzbereit. 5.2 Programmierung der Wegfahrsperre (IMMO PROG) Für diesen Vorgang ist X-PROG 3 erforderlich. Es hat folgende Funktionen: 1). Lesen Sie Transponderdaten (einschließlich Mercedes Benz Infrarot Smart Key) und generieren Sie exklusive Schlüssel.

  • Seite 35: Diagnose

    LAUNCH 6 Diagnose 6.1 Intelligente Diagnose Durch einfache Bluetooth-Kommunikation zwischen dem Display-Tablet und VCI können Sie ganz einfach die VIN-Informationen (Vehicle Identification Number) des aktuell identifizierten Fahrzeugs abrufen. Sobald die VIN erfolgreich identifiziert wurde, ruft das System sie vom Remote-Server ab und führt Sie dann zur Fahrzeuginformationsseite, ohne dass eine schrittweise manuelle Menüauswahl erforderlich ist.
  • Seite 36 LAUNCH • KlopfenWartungsprotokoll, um seine historische Reparaturaufzeichnung anzuzeigen. Wenn Aufzeichnungen verfügbar sind, werden sie auf dem Bildschirm in der Reihenfolge des Datums aufgelistet. Wenn keine Aufzeichnungen vorhanden sind, zeigt der Bildschirm „No Record“ (Keine Aufzeichnung) an. • KlopfenDatensatz anzeigenum die Details des aktuellen Diagnoseberichts anzuzeigen.
  • Seite 37 LAUNCH Platzieren Sie die Fahrgestellnummer innerhalb des Sucherrechtecks, um sie zu scannen. Die am besten erkennbare Stelle für diese Nummer befindet sich in der linken oberen Ecke des Armaturenbretts des Fahrzeugs. Andere Orte umfassen die Fahrertür oder den Pfosten und die Brandwand unter der Motorhaube.

  • Seite 38: Lokale Diagnose

    LAUNCH • Wenn die gescannte VIN falsch ist, tippen Sie auf das Ergebnisfeld, um es zu ändern, und tippen Sie dann auf • Um es erneut zu scannen, tippen Sie aufWIEDERHOLEN. Wenn die VIN auf dem entfernten Server vorhanden ist, wechselt das System in den Diagnosefunktionsauswahlbildschirm.
  • Seite 39 LAUNCH In diesem Fall sind Kamera scannen und VIN eingeben verfügbar. A. Kamerascan: In diesem Modus sollte das VCI mit dem des Fahrzeugs verbunden sein DLC zuerst, und dann sollte eine Bluetooth-Kommunikation zwischen dem Tablet und dem VCI hergestellt werden.
  • Seite 40 LAUNCH vorher gescannt. • Klopfen um die Fahrgestellnummer manuell einzugeben, wenn das Tablet die Fahrgestellnummer des Fahrzeugs nicht identifizieren konnte. • Klopfen um den VIN-Barcode zu scannen. Wenn der VIN-Barcode nicht sein kann erkannt, geben Sie bitte die Fahrgestellnummer manuell ein.
  • Seite 41 LAUNCH Geben Sie die Fahrgestellnummer ein und tippen Sie aufOK, erkennt das Tablet automatisch das Fahrzeugmodell und navigiert direkt zum Auswahlmenü der Diagnosefunktion. 2. Tippen Sie auf ein entsprechendes Diagnosesoftware-Logo und befolgen Sie dann die Anweisungen auf dem Bildschirm, um auf die Diagnosesoftware zuzugreifen.
  • Seite 42 LAUNCH 3).Drehen Sie den Zündschlüssel auf ON : Den Zündschalter einschalten. 4).Fahrzeuginformationen lesen : Überprüfen Sie nach dem Lesen der Fahrzeuginformationen, ob die Fahrzeuginformationen korrekt sind oder nicht. Wenn ja, tippen Sie aufJaweitermachen.

  • Seite 43: Gesundheitsbericht (Schnelltest)

    LAUNCH 5).Prüfgegenstand auswählen : Wählen Sie das gewünschte Testelement aus, um fortzufahren. 6.2.1 Gesundheitsbericht (Schnelltest) Diese Funktion ist von Fahrzeug zu Fahrzeug unterschiedlich. Es ermöglicht Ihnen, schnell auf alle elektronischen Steuergeräte des Fahrzeugs zuzugreifen und einen detaillierten Bericht über den Fahrzeugzustand zu erstellen.
  • Seite 44 LAUNCH Die Operation ist nur ein Teil einer umfassenden Diagnosestrategie. Befolgen Sie die Testverfahren (im Wartungshandbuch des Fahrzeugs), Anweisungen und Flussdiagramme, um die Problemstellen zu bestätigen. Schaltflächen auf dem Bildschirm: Eingeben: Tippen Sie auf , um den Auswahlbildschirm für die Diagnosefunktion aufzurufen.
  • Seite 45 LAUNCH Hinweis: Tippen Sie für Werkstattinformationen auf das Eingabefeld, um sie einzugeben. Alternativ kann man es auch einstellenBenutzerinfo -> Einstellungen -> Shop-Informationen. Sobald Sie die Informationen konfiguriert haben, werden sie jedes Mal automatisch generiert, wenn Sie den Diagnosebericht speichern. Alle Fahrzeug- und Werkstattinformationen werden als Tags an den Diagnosebericht angehängt.

  • Seite 46: Systemscan

    LAUNCH • Postzeigt den DTC-Status nach der Reparatur an. • Vorzeigt den DTC-Status vor der Reparatur an. Hinweis: Bevor Sie diese Funktion ausführen, stellen Sie bitte Folgendes sicher: • Sie haben einen Vor-Reparatur-Bericht des aktuell geprüften Fahrzeugs gespeichert und •...

  • Seite 47: Systemauswahl

    LAUNCH Tippen Sie auf das gewünschte System, um zum Auswahlbildschirm der Diagnosefunktion zu gelangen. Einzelheiten zur Bedienung der Diagnosefunktion finden Sie in Kapitel 6.2.3. 6.2.3 Systemauswahl Mit dieser Option können Sie das Testsystem und die Funktion Schritt für Schritt manuell auswählen.

  • Seite 48: Fehlercode Lesen

    LAUNCH Diese Funktion wird verwendet, um die Versionsinformationen von Systemmodus, Fahrzeug-VIN, Software und ECU zu lesen. B. Fehlercode lesen Diese Funktion zeigt die detaillierten Informationen der DTC-Datensätze an, die vom Steuersystem des Fahrzeugs abgerufen wurden. Achtung: Das Abrufen und Verwenden von DTCs zur Fehlersuche im Fahrzeugbetrieb ist nur ein Teil einer umfassenden Diagnosestrategie.

  • Seite 49: Datenstrom Lesen

    LAUNCH Mit dieser Funktion können Sie die Codes aus dem Fahrzeug löschen, nachdem die abgerufenen Codes aus dem Fahrzeug gelesen wurden und bestimmte Reparaturen durchgeführt wurden. Bevor Sie diese Funktion ausführen, vergewissern Sie sich, dass sich der Zündschlüssel des Fahrzeugs bei ausgeschaltetem Motor in der Position ON befindet.
  • Seite 50 LAUNCH Hinweis: Die Fahrzeugbetriebsinformationen (Werte/Status) in Echtzeit (Live-Daten), die der Bordcomputer für jeden Sensor, Aktuator, Schalter usw. an das Tool liefert, werden als Parameteridentifikationsdaten (PID) bezeichnet. Tippen Sie auf dem Auswahlbildschirm der Diagnosefunktion aufDatenstrom lesen, der folgende Bildschirm wird angezeigt.
  • Seite 51 LAUNCH Anmerkungen: 1. Tippen Sie auf , das folgende Popup wird angezeigt. Hier kann der Benutzer für jedes ausgewählte Element einen anderen Anzeigestil festlegen. . Auf dem Datenstrom zeigt eine klebrige Oberseite an. Wenn es angetippt wird, ändert es sich in Anzeigebildschirm wird das Datenstromelement mit oben in der ausgewählten Datenstromliste angezeigt.
  • Seite 52 LAUNCH Schaltflächen auf dem Bildschirm: Diagramm (einzeln): Tippen Sie auf , um den Parameter im Wellenformdiagramm anzuzeigen. • Minimal Maximal : Antippen, um den Höchst-/Mindestwert festzulegen. Sobald der Wert den angegebenen Wert überschreitet, gibt das System einen Alarm aus. Graph: Tippen Sie auf , um die Parameter in Wellenformdiagrammen anzuzeigen.
  • Seite 53 LAUNCH • Wert : Schaltet den Anzeigemodus des aktuellen Diagramms auf den Wertanzeigemodus • Anpassen : Tippen Sie auf , eine Pulldown-Liste der Datenstromelemente wird angezeigt der Bildschirm. Wählen Sie die gewünschten Elemente aus bzw. heben Sie die Auswahl auf, und der Bildschirm zeigt/entfernt sofort die Wellenformen, die diesen Elementen entsprechen.
  • Seite 54 LAUNCH Bericht : Antippen, um die aktuellen Daten im Textformat zu speichern. Alle Berichte werden in gespeichert Bericht -> Gesundheitsberichte. Einzelheiten zu Berichtsoperationen finden Sie in Kapitel 9.2.1. Aufzeichnen : Antippen, um mit der Aufzeichnung von Diagnosedaten zu beginnen. Aufgezeichnete Live-Daten können als wertvolle Informationen dienen, die Ihnen bei der Fehlersuche bei Fahrzeugproblemen helfen.

  • Seite 55: Ferndiagnose

    LAUNCH Hinweis: Nur Datenstromelemente Tippen Sie darauf, um mit der Aufzeichnung der Beispieldaten zu beginnen ( Maßeinheiten werden aufgezeichnet),Der folgende Bildschirm wird angezeigt: um es zu stoppen und zu navigieren Sobald der Aufnahmevorgang abgeschlossen ist, tippen Sie auf den Datenrevisionsbildschirm.

  • Seite 56: Fernschalter

    LAUNCH Home "Button Navigieren Sie zum Job-Menübildschirm. Geben Sie den Benutzernamen des Suchwerkzeugs direkt ein und tippen Suchleiste Sie dann auf den gewünschten, um ihn zur Kontaktliste hinzuzufügen. Ein roter Punkt wird angezeigt, der auf eine empfangene Nachricht hinweist. Registerkarte Nachrichten Geben Sie die Freundesliste ein.
  • Seite 57 LAUNCH Hier können Sie tippenFerndiagnoseum die Ferndiagnose direkt zu starten oder den Partner zur Kontaktliste hinzuzufügen. Tippen Sie auf den gewünschten Namen in der Liste, der folgende Bildschirm wird angezeigt: KlopfenFreund hinzufügenum Ihre Anfrage zu senden. Sobald der Partner die Anfrage erhält, ertönt ein Signalton. KlopfenMitteilungen: •...

  • Seite 58: Instant Messaging Starten

    LAUNCH 6.3.2 Instant Messaging starten Die I/M-Funktion (Instant Messaging) steht allen Benutzern offen, die das Diagnosetool mit diesem Modul ausgestattet haben. Nachdem Sie Ihre Freunde hinzugefügt haben, tippen Sie auf das gewünschte Foto, um den folgenden Bildschirm aufzurufen: Tippen Sie auf das Eingabefeld und verwenden Sie die Bildschirmtastatur, um die Textnachricht zu senden.

  • Seite 59: Ferndiagnose Starten (Gerät-Zu-Gerät)

    LAUNCH Kapitel 6.3.4. Kamera : Kamera öffnen, um Bilder aufzunehmen. 6.3.3 Ferndiagnose starten (Gerät-zu-Gerät) Das Tool darf eine Ferndiagnose mit anderen Diagnosetools einleiten, die mit diesem Modul ausgestattet sind. Tippen Sie auf dem Bildschirm zur Auswahl der Funktionsoptionen aufFerndiagnose, erscheint das folgende Pulldown-Menü:...

  • Seite 60: Diagnosebericht Erstellen

    LAUNCH Tippen Sie auf „Remote-Gerät anfordern“ Warten Sie auf die Bestätigung des Partners Beginnen Sie mit der Verbindung, nachdem die Anfrage bestätigt wurde Diagnose starten Diagnosebericht erstellen Verwenden Sie diese Option, um einen Techniker einzuladen, eine Fernsteuerung an Ihrem Werkzeug durchzuführen.
  • Seite 61 LAUNCH Um diesen Vorgang abzubrechen. Stornieren...

  • Seite 62: Ferndiagnose Starten (Gerät-Zu-Pc)

    LAUNCH 6.3.4 Ferndiagnose starten (Gerät-zu-PC) Der Benutzer kann auch die Fernsteuerung von einem PC-Client-Techniker anfordern. KlopfenFernbedienung, erscheint folgender Bildschirm:...
  • Seite 63 LAUNCH 1. Schieben Sie den Schalter auf ON, damit der Partner dieses Gerät finden und sich mit ihm verbinden kann, während er den PC verwendet. 2. Benachrichtigen Sie den Partner über die PC-Client-Website http://remote.x431.com. Wenn der Partner auf den Link zugreift, zeigt der PC Folgendes an: Hinweis: Bevor Sie die Ferndiagnose durchführen, stellen Sie bitte sicher, dass das Tool ordnungsgemäß...

  • Seite 64: Feedback

    LAUNCH 4. Bitten Sie den Partner, die von Ihnen bereitgestellte Seriennummer einzugeben, und tippen Sie dann auf Ferndiagnose startenum Ihr Gerät fernzusteuern. Bitte beachten Sie bei der Ferndiagnose folgende Dinge: 1) Es werden Ihnen keine Aktionen vorgeschlagen. 2) Der Partner darf keine Diagnoseberichte oder Aufzeichnungen auf Ihrem Tablet speichern.

  • Seite 65: Diagnosehistorie

    LAUNCH Tippen Sie darauf, um die Diagnose-Feedback-Protokolle anzuzeigen, die mit unterschiedlichen Farben markiert sind, die den Prozessstatus des Diagnose-Feedbacks anzeigen. C. Offline-Liste Tippen Sie darauf, um die Offline-Listenseite für diagnostisches Feedback aufzurufen. Sobald das Tablet ein stabiles Netzwerksignal erhält, wird es automatisch auf den Remote-Server hochgeladen.

  • Seite 66: Service (Reset)-Funktion

    LAUNCH 7 Service (Reset)-Funktion Dieses Modul bietet eine einfache Wählscheibe für den schnellen Zugriff auf die am häufigsten durchgeführten Servicefunktionen. Es bietet Codierungs-, Reset-, Neulern- und weitere Servicefunktionen, damit Fahrzeuge nach Reparatur oder Austausch wieder in den funktionsfähigen Zustand zurückkehren können.

  • Seite 67: Abs-Blutung

    LAUNCH 7.4 ABS-Blutung Mit dieser Funktion können Sie verschiedene bidirektionale Tests durchführen, um die Betriebsbedingungen des Antiblockiersystems (ABS) zu überprüfen. Sie muss in folgenden Fällen durchgeführt werden: 1. Wenn das ABS Luft enthält. 2. Wenn der ABS-Computer, die ABS-Pumpe, der Hauptbremszylinder, der Bremszylinder, die Bremsleitung oder die Bremsflüssigkeit ausgetauscht werden.

  • Seite 68: Zurücksetzen Des Batteriewartungssystems

    LAUNCH 7.8 Zurücksetzen des Batteriewartungssystems Mit dieser Funktion können Sie einen Rücksetzvorgang an der Überwachungseinheit der Fahrzeugbatterie durchführen, bei dem die ursprüngliche Fehlerinformation für niedrigen Batteriestand gelöscht und ein Batterieabgleich durchgeführt wird. Sie muss in folgenden Fällen durchgeführt werden: 1. Die Hauptbatterie wird ausgetauscht.

  • Seite 69: Adblue-Reset (Dieselmotor-Abgasfilter)

    LAUNCH Qualität. Sie muss in folgenden Fällen durchgeführt werden: Wenn das Getriebe zerlegt oder repariert wird. 7.13 AdBlue-Reset (Dieselmotor-Abgasfilter) Nachdem die Diesel-Abgasbehandlungsflüssigkeit (Auto-Harnstoff) ersetzt oder aufgefüllt wurde, ist ein Harnstoff-Rückstellvorgang erforderlich. 7.14 Transportmodus Um den Stromverbrauch des Fahrzeugs zu senken, kann der Benutzer die folgenden Vorgänge ausführen: Fahrzeuggeschwindigkeit begrenzen, das Netzwerk bei geöffneter Tür nicht aufwecken und den Funkschlüssel...

  • Seite 70: Softwareaktualisierung

    LAUNCH 8 Softwareaktualisierung Mit diesem Modul können Sie die Diagnosesoftware & App sowie häufig verwendete Software aktualisieren. 8.1 Diagnosesoftware und APP aktualisieren Gehe zuSoftware-Aktualisierungim Auftragsmenü und tippen Sie aufAuto ModelTab. Der Auto ModelRegisterkarte zeigt eine Liste der Fahrzeugdiagnosesoftware an. KlopfenAktualisierenum den Download zu starten. Sobald der Download abgeschlossen ist, werden die Softwarepakete automatisch installiert.

  • Seite 71: Abonnement Erneuern

    LAUNCH KlopfenAktualisierenum den Download zu starten. Sobald der Download abgeschlossen ist, werden die Softwarepakete automatisch installiert. 8.3 Abonnement erneuern Wenn das Softwareabonnement fällig ist oder abläuft, werden Sie vom System aufgefordert, Ihr Abonnement zu erneuern. KlopfenErneuerungunten auf dem Bildschirm, um den Zahlungsbildschirm aufzurufen. Es stehen Ihnen drei Zahlungsmöglichkeiten zur Verfügung: PayPal, Abonnement-Verlängerungskarte (*müssen Sie es...
  • Seite 72 LAUNCH 2. Verwendung der Abonnementverlängerungskarte 1. Wählen Abonnement-Verlängerungskarte . 2. Geben Sie den 24-stelligen PIN-Code der Abonnement-Verlängerungskarte ein und tippen Sie dann auf Senden, um die Verlängerung abzuschließen. 3. Gehen Sie zum Update Center, um die Diagnosesoftware zu aktualisieren. 3. Verwendung einer Kreditkarte 1.

  • Seite 73: Weitere Module

    LAUNCH 9 Andere Module 9.1 Werkzeugkasten 9.1.1 BST360 (Batterietester) Mit diesem Modul können Sie die Batterieerkennung schneller und einfacher beheben. Es muss mit dem speziellen Bluetooth-Batterietester (separat erhältlich) funktionieren. Weitere Einzelheiten finden Sie im Benutzerhandbuch, das dem Modul beiliegt. 9.1.2 Videoskop Mit diesem Modul können Sie die unsichtbaren Teile von Motor, Kraftstofftank und...

  • Seite 74: Vci

    LAUNCH Wenn der Benutzer die Laufparameter aufzeichnetbeim Lesen des Datenstroms , speichert das Tablet die unter angezeigte DateiAufgezeichnete DatenTab. Remote-Berichtelistet alle Diagnoseberichte auf, die im Rahmen der Ferndiagnose erstellt wurden. 9.2.2 VCI Mit dieser Option können Sie alle Ihre aktivierten VCI-Geräte verwalten.

  • Seite 75: Abonnement-Erneuerungskarte

    LAUNCH 9.2.7 Abonnementverlängerungskarte Dieses Element wird verwendet, um den Status der Abonnementverlängerungskarte zu überprüfen. Geben Sie die 12-stellige Abonnementverlängerungskartennummer ein. KlopfenSuchenum das Suchergebnis zu erhalten. 9.2.8 Profil Verwenden Sie dieses Element, um persönliche Informationen anzuzeigen und zu konfigurieren. • Tippen Sie auf das Benutzerbild, um es zu ändern.
  • Seite 76 LAUNCH Adresse, Telefon, Fax und Nummernschild. Tippen Sie nach der Eingabe aufSpeichern. Sobald Sie die Shop-Informationen gespeichert haben, werden diese automatisch in die eingetragen Information hinzufügen jedes Mal, wenn Sie den Diagnosebericht speichern. 3. Druckerset Diese Option dient zum Herstellen einer drahtlosen Verbindung zwischen dem Tablet und dem Wi- Fi-Drucker (separat erhältlich), während Druckvorgänge ausgeführt werden.
  • Seite 77 LAUNCH X-431PRINTER-XXXX (XXXX steht für 4 Zeichen) und tippen Sie dann auf Verbindenum zu Schritt 2 zu gelangen. Schritt 2: Verbinden Sie den Wi-Fi-Drucker mit dem LAN: KlopfenScan, um das gewünschte lokale Wi-Fi-Netzwerk aus der Liste auszuwählen, und geben Sie das Sicherheitspasswort ein (wenn es sich um ein offenes Netzwerk handelt, ist kein Passwort erforderlich) und tippen Sie dann aufBestätigen.
  • Seite 78 LAUNCH 4. Berühren nebenWählen Sie einen Drucker ausin der oberen linken Ecke des Bildschirms. 5. Wählen SieAlle Drucker -> Drucker hinzufügenund den installierten Druckerdienst aktivieren, beginnt das System mit der Suche nach allen verfügbaren Wi-Fi-Druckern der Marke. 6. Wählen Sie den gewünschten WLAN-Drucker aus der Liste aus. Wenn der ausgewählte Wi-Fi-Drucker...

  • Seite 79: Orientierung

    LAUNCH Hotspot geöffnet ist, kann das Tablet direkt eine Verbindung herstellen. Wenn es verschlüsselt ist, kann ein Passwort erforderlich sein. Schlagen Sie im Benutzerhandbuch des Wi-Fi-Druckers nach, um das Standardkennwort zu erhalten. 7. Jetzt ist der Drucker druckbereit. 8. Alternativ können Sie auch wählen Als PDF speichern um den aktuellen Diagnosebericht als PDF- Datei zum späteren Ausdrucken zu speichern.
  • Seite 80 LAUNCH KlopfenUnterkonto hinzufügen, erscheint das folgende Popup: • Wenn Sie bereits ein Konto haben, geben Sie bitte den Benutzernamen und das Passwort ein. Tippen Sie nach der Eingabe aufSofort hinzufügenum es als Unterkonto hinzuzufügen. • Wenn Sie noch kein Konto registriert haben, tippen Sie auf Unterbenutzer erstellen. Geben Sie den Benutzernamen und das Kennwort ein und tippen Sie dann aufSofort hinzufügenum es als Unterkonto...

  • Seite 81: Diagnosesoftware Löschen

    LAUNCH Um es vom Hauptkonto zu trennen, tippen Sie aufEntfernen. Um die Gültigkeitsdauer zu ändern, tippen Sie auf Ändern. 8. Anmelden/Abmelden Um sich von der aktuellen Benutzer-ID abzumelden, tippen Sie aufAusloggen. Um sich erneut beim System anzumelden, tippen Sie aufAnmeldung.

  • Seite 82: Häufig Gestellte Fragen

    LAUNCH 10 Häufig gestellte Fragen 1. Wie kann man Strom sparen? • Bitte schalten Sie den Bildschirm aus, während das Tool im Leerlauf bleibt. • Stellen Sie eine kürzere Standby-Zeit ein. • Verringern Sie die Helligkeit des Bildschirms. • Wenn keine WLAN-Verbindung benötigt wird, schalten Sie diese bitte aus.
  • Seite 83 LAUNCH Bitte befolgen Sie die nachstehenden Schritte, um fortzufahren, falls Sie das Anmeldekennwort vergessen haben: 1. Tippen Sie auf das Anwendungssymbol auf dem Startbildschirm, um es zu starten. 2. Tippen Sie aufAnmeldungin der oberen rechten Ecke des Bildschirms. 3. Tippen Sie aufPasswort abrufen.

  • Seite 84: Kundendienst

    Diese Garantie ist ausdrücklich auf Personen beschränkt, die LAUNCH-Produkte zum Zweck des Weiterverkaufs oder zur Verwendung im Rahmen des gewöhnlichen Geschäftsablaufs des Käufers kaufen. Das elektronische LAUNCH-Produkt wird für ein Jahr (12 Monate) ab dem Datum der Lieferung an den Benutzer gegen Material- und Verarbeitungsfehler garantiert.
