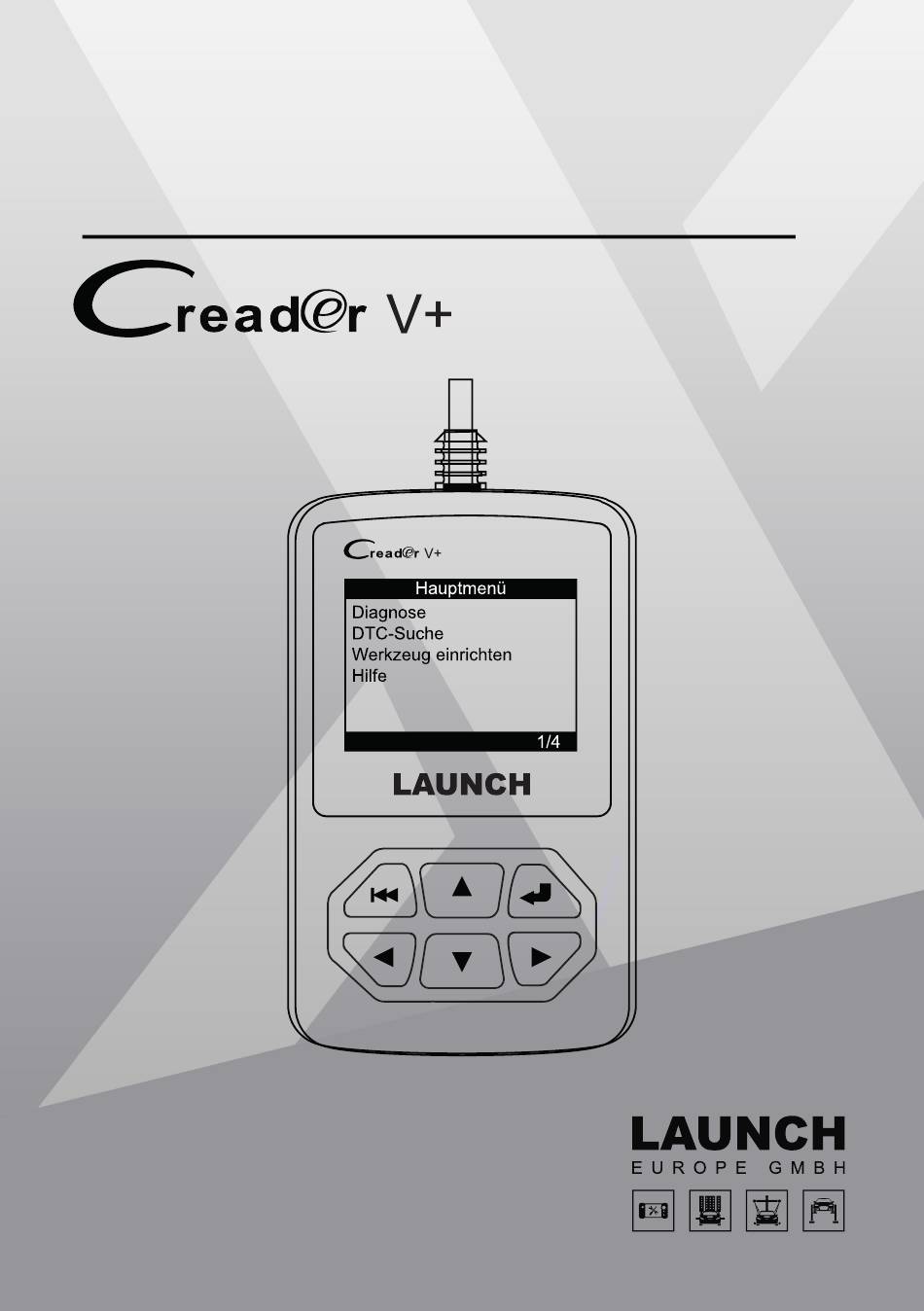

- Seite 1 Bedienungsanleitung...
- Seite 2 Informationen zum Warenzeichen LAUNCH ist in China und anderen Ländern ein eingetragenes Warenzeichen von LAUNCH TECH. CO., LTD. (Kürzel für LAUNCH). Alle sonstigen in diesem Handbuch genannten Warenzeichen, Dienstleistungsmarken, Gebietsnamen, Firmenzeichen und Firmenamen von LAUNCH sind das Eigentum von LAUNCH oder angegliederter Unternehmen.
- Seite 3 Umfang nutzen zu können, sollten Sie mit der Motortechnik vertraut sein. Sämtliche Informationen, Abbildungen und Spezifikationen in diesem Handbuch basieren auf den neuesten Daten zur Zeit der Publikation. LAUNCH behält sich das Recht vor, Änderungen ohne Ankündigung vorzunehmen. Sicherheitsvorkehrungen und Warnungen Um persönliche Verletzungen, Beschädigungen an Fahrzeugen und/oder am...
-
Seite 4: Inhaltsverzeichnis
Creader V+ Inhaltsverzeichnis Einführung Allgemeine Informationen über OBDII/EOBD On-Board Diagnose (OBD II) Fehler-Codes Position der OBD-Anschlussbuchse (DLC) OBD II Readiness Anzeige OBD II Readiness Status OBD II Definitionen Produktbeschreibung Aufbau des CReader V+ Technische Daten Standardzubehör Spannungsversorgung Geräte Setup Fahrzeugabdeckungen Anwendung Anschließen Diagnose Codes... -
Seite 5: Einführung
Creader V+ EINFÜHRUNG Der CReader V+ wurde von LAUNCH neu entwickelt, insbesondere für Fahrzeuge die der OBD/EOBD entsprechen. Er kann nicht nur Fehler-Codes lesen und löschen, sondern es kann auch Istdaten auf 2 verschiedene Arten lesen und verfügt noch zusätzlich über viele Sondertests. 4 Sprachen machen die Bedienung für den Techniker einfach. -
Seite 6: Position Der Obd-Anschlussbuchse (Dlc)
Creader V+ 2.3 Position der OBD-Anschlussbuchse (DLC) Über die genormte 16-polige OBD Anschlussbuchse werden die Fehlerauslesegeräte mit dem On-Board- Computer verbunden. Die DLC ist in der Regel ca. 300 mm von der Mitte der Instrumententafel entfernt, im Bereich der Fahrerseite. Sollte die DLC dort nicht sein, dann müsste ein Aufkleber auf den Platz hinweisen. -
Seite 7: Obd Ii Readiness Anzeige
Creader V+ 2.4 OBD II Readiness Anzeige Ein wichtiger Teil des Fahrzeug-OBD II-Systems sind die Bereitschaftsmonitore, welche Indikatoren sind, die verwendet werden, um herauszufinden, ob alle Emissionskomponenten vom OBD II System bewertet wurden. Sie lassen periodische Tests auf speziellen Systemen und Komponenten durchlaufen, um sicherzustellen, dass sie innerhalb der erlaubten Grenzen ausgeführt werden. -
Seite 8: Obd Ii Readiness Status
Creader V+ 2.5 OBD II Readiness Status OBD II Systeme müssen angeben, ob das Fahrzeug-PCM-Monitor-System den Test an jeder Komponente abgeschlossen hat, oder nicht. Komponenten, die getestet wurden, werden als „Ready“(=bereit), oder „Complete“ (=vollständig) gemeldet, was bedeutet, dass sie vom OBD II System getestet wurden. Der Zweck der Bereitschafts statusaufnahme ist, den Untersuchern zu erlauben, zu bestimmen, ob das Fahrzeug-OBD II System alle Komponenten und/oder Systeme getestet hat oder nicht. - Seite 9 Creader V+ Fahrzeuges kann die MIL nicht ausschalten, bis notwendige Reparaturen abgeschlossen wurden. DTC – Fehlercodes (DTC) identifizieren welcher Bereich des Abgassystems eine Fehlfunktion hat. Freigabekriterien – Auch als Aktivierungsbedingungen bezeichnet. Dies sind die fahrzeugspezifischen Ereignisse oder Bedingungen, die im Motor auftreten müssen, bevor die verschiedenen Monitore eingestellt oder ausgeführt werden.
-
Seite 10: Produktbeschreibung

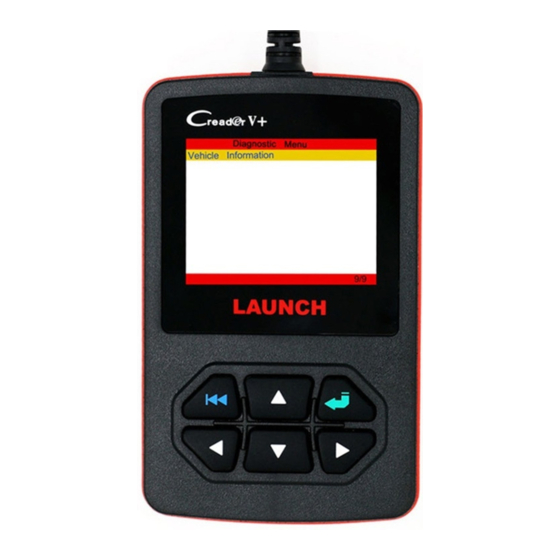

Creader V+ PRODUKTBESCHREIBUNG 3.1 Aufbau des CReader V+ OBD II Kabel –Verbindet den CReader V+ mit der OBD II Buchse des Fahrzeugs LCD Display – Zeigt die Prüfergebnisse an EXIT Taste – Schaltet in das vorherige Menü UP/DOWN Tasten – Zum Navigieren des Testers ENTER Taste –... -
Seite 11: Spannungsversorgung
Creader V+ 3.4 Spannungsversorgung Der CReader V+ bezieht die Spannung von der OBD – Buchse des Fahrzeugs. 3.5 Geräte Setup Wählen Sie [TOOL SETUP] im Hauptmenü und drücken Sie [ -] der Bildschirm wird das Interface wie folgt anzeigen: Der CReader V+ ermöglicht folgende Veränderungen, Einstellungen und Selbsttest: Sprache: Wähle die gewünschte Sprache aus. -
Seite 12: Fahrzeugabdeckungen
Creader V+ Kontrasteinstellung: Stellen Sie den Kontrast des Bildschirms wie folgt ein: Wählen Sie [Kontrasteinstellung] und drücken Sie , es erscheint folgende Anzeige: In der Ansicht [Kontrasteinstellung] können Sie den Kontrast der Bildschirmanzeige einstellen. Drücken Sie um zu erhöhen oder um zu reduzieren. -
Seite 13: Anwendung
Creader V+ ANWENDUNG 4.1 Anschließen Zündung ausstellen Lokalisieren des 16-Pin-Anschlusses Das OBD II Kabel anschließen Zündung anstellen 5. Wenn die Startanzeige angezeigt wird drücke die ◄◄I - Taste um das Hauptmenü zu öffnen Achtung: Schließen Sie niemals ein Testgerät an, wenn der Motor läuft oder die Zündung an ist!!! 4.2 Diagnose Codes Wähle [Codes lesen] im Hauptmenü... -
Seite 14: Codes Lesen
Creader V+ 4.2.1. Codes lesen Wähle [Codes lesen] und drücke . Sofern Codes vorhanden sind, werden diese wie folgt angezeigt: 01/06 bedeutet, dass insgesamt 6 Fehlercodes hinterlegt sind. Unter dem Code wird auch die Beschreibung des Fehlers angezeigt. Drücke um den nächsten Code anzuzeigen. Sollte es ein Fahrzeughersteller bezogener Code sein, dann wird er wie folgt angezeigt: Drücke um wie unten gezeigt zur nächsten Anzeige zu gelangen:... -
Seite 15: Codes Löschen
Creader V+ Jetzt benutze die Tasten um mit dem Cursor den Fahrzeughersteller, zu dem der Code gehört, auszuwählen. Wähle [BENZ] um die Definition angezeigt zu bekommen: Nachdem die Fahrzeugherstellercodes angezeigt wurden, können Sie drücken, um die nächsten Codes angezeigt zu bekommen. Um in das Diagnosecode Menü... -
Seite 16: Freeze-Frame-Daten
Creader V+ Drücke um den Fehlercode zu löschen und es folgt folgende Anzeige: Bemerkungen: ■ Bevor Sie diese Funktion ausführen, stellen Sie sicher, dass die Fehlercodes abgerufen und aufgezeichnet sind. ■ Nach dem Löschen sollten Sie die Fehler-Codes noch mal abrufen. Sollten doch noch Fehler-Codes vorhanden sein, dann suchen Sie zuerst den Grund für den Code und lösen Sie das Problem. -
Seite 17: Ist Daten
Creader V+ Verwenden sie die Taste um die Daten anzuzeigen. Drücken Sie [ ] um zum Hauptmenü zurück zu kehren. 4.3 Ist Daten Verwenden Sie die Tasten um Ist-Daten im Hauptmenü zu wählen und bestätigen Sie mit . Es erscheint dann die folgende Anzeige: Sie können sich alle Ist-Daten Positionen anzeigen lassen, oder eine bestimmte Position der Ist-Daten als Diagramm/Kurve auswählen. -
Seite 18: Werte Auswählen
Creader V+ 4.3.2. Werte auswählen Wählen Sie Anwender Daten Liste und bestätigen Sie mit . Nachdem Sie einen gewünschten Istwert ausgewählt haben, drücken Sie , der folgende Bildschirm erscheint. Oben wird der Ist-Wert benannt, unten ist eine Grafik der Motordrehzahlen gezeichnet. 4.4 Sondertests: Wählen Sie Sondertests im Hauptmenü... -
Seite 19: Mkl Status
Creader V+ 4.4.1. MKL Status Der MKL Status zeigt den Status der Motor-Kontroll-Lampe (MKL) an. Die MKL leuchtet nur dann, wenn Fehler-Codes erkannt sind. 4.4.2. O2 Sensor Test Die Ergebnisse der O2 Sensor Tests bestehen nicht aus Ist-Werten, sondern resultieren aus den letzten O2 Sensor Tests. -
Seite 20: On-Board Test
Creader V+ Drücken Sie die Taste um einen Sensor auszuwählen und drücken Sie ,und es erscheint folgende Anzeige: In diesem Fenster gibt es zwei Positionen: Max. Sensorspannung(V) und Sensor Laufzeit(S). Um eine Position auszuwählen, verwenden Sie die Tasten und es erscheint folgende Anzeige: 4.4.3. -
Seite 21: Evap System Test
Creader V+ Sie können die Taste wählen um eine Position zu wählen und Drücken , es erfolgt folgende Anzeige: 4.4.4. EVAP System Test Mit den EVAP Testfunktionen können Sie einen Dichtigkeitstest bezüglich des Fahrzeugs EVAP Systems einleiten. Das OBD Protokoll führt keinen Lecktest durch, aber signalisiert dem Fahrzeug On-board-Computer einen Test einzuleiten. -
Seite 22: Fahrzeuginformation
Creader V+ Unterstützt das Fahrzeug diese Funktion, dann erfolgt folgende Anzeige: 4.4.5. Fahrzeuginformation Wählen Sie [Fahrzeug Info], drücken Sie und es werden Informationen wie die Fahrgestellnummer, Kalibrierungs-ID und die Kalibrierungs-Prüfnummer angezeigt. -
Seite 23: Code Beschreibung
Beschreibung des Codes zu bekommen. Danach drücken Sie [ ] um zum Hauptmenü zurück zu kommen. SOFTWARE-UPDATE 5.1 CReader V+ Update Die Beschreibung, um ein Software-Update an ihrem Tester durchzuführen, finden Sie auf unserer Webside: www.crecorder.com oder www.launch-europe.de... -
Seite 24: Gewährleistung
DIE LAUNCH Europe GmbH PRODUKTE FÜR DEN WEITERVERKAUF ODER IM ORDENTLICHEN GESCHÄFTSGANG ERWERBEN. LAUNCH Europe GmbH gewährt ab dem Zeitpunkt der Lieferung an den Benutzer 2 Jahre Garantie auf Material- und Verarbeitungsfehler auf die elektronischen Produkte. Im Rahmen der Garantie wird nicht für jene Schäden gehaftet, die durch Missbrauch, Umbauten am Gerät, Zweckentfremdung, oder andere Gebrauchsweise, die nicht... - Seite 25 Creader V+ Kundendienst Bei Fragen bezüglich der Bedienung des Gerätes wenden Sie sich an: LAUNCH Europe GmbH Heinrich-Hertz-Str. 10 D-50170 Kerpen Telefon: +49 (0) 2273 / 98 75 55 E-Mail: service@launch-europe.de www.launch-europe.de Wenn für Ihr Gerät ein Reparaturservice erforderlich ist, senden Sie es mit einer Kopie des Kaufbelegs und einem Hinweis auf das Problem an den Hersteller zurück.
- Seite 26 Creader V+...
- Seite 27 Creader V+...
- Seite 28 LAUNCH Europe GmbH Heinrich-Hertz-Str. 10 ▪ 50170 Kerpen Tel.: +49 22 73 9875-0 ▪ Fax: +49 22 73 9875-33 info@launch-europe.de ▪ www.launch-europe.de...
