LAUNCH SmartLink C V2.0 Schnellstartanleitung Seite 29

Diagnosi del veicolo
1
Preparazione e collegamento
1. Preparazione
Prima di diagnosi, assicurarsi le seguenti condizioni sono soddisfatte:
1). La chiave viene girata su marcia.
2). La gamma della tensione della batteria del veicolo è 11-14V o 18-30V.

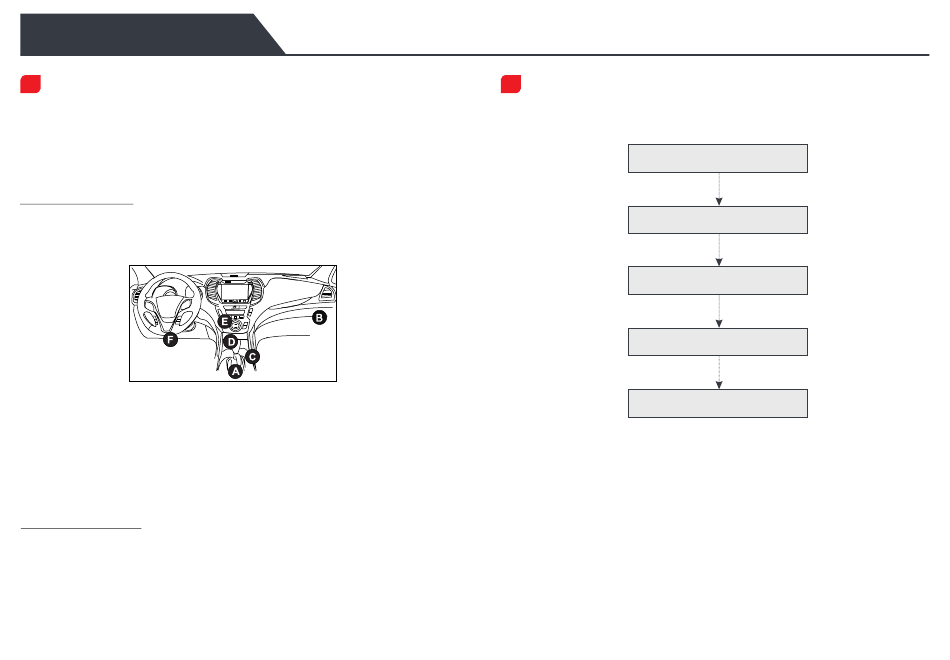

2. Individuare la porta DLC(Connettore collegamento dati) del veicolo
Per vettura passeggero, il DLC(Connettore collegamento dati) viene tipicamente un
connettore 16-pin dove interfaccia della spina VCI(Interfaccia di comunicazione del
veicolo) con il computer rete di bordo del veicolo. Di solito si trova sul lato guida, a ca. 12
pollici di distanza dal centro del cruscotto.
A. Opel, Volkswagen, Audi
B. Honda
C. Volkswagen
D. Opel, Volkswagen, Citroen
E. Changan
F. Hyundai, Daewoo, Kia, Honda, Toyota, Nissan, Mitsubishi, Renault, Opel, BMW, Mercedes-
Benz, Mazda, Volkswagen, Audi, GM, Chrysler, Peugeot, Regal, Beijing Jeep, Citroen ei
modelli più popolari.
Per i veicoli commerciali, il DLC si trova generalmente nella cabina del conducente.
Per i veicoli commerciali, Il DLC(connettore collegamento dati) si trova sempre nella
cabina del conducente.
3
. Collegamento
Per i veicoli dotati di presa diagnostica OBD II, collegare lo SmartLink C V2.0 al DLC del
veicolo direttamente tramite il cavo diagnostico.
*Per i veicoli non-OBD II, un connettore non-16pin viene richiesto.
2
Avviare le diagnosi
Per i nuovi utenti, seguire il diagramma delle operazioni mostrato di seguito per
familiarizzare con e inizia a usare questo strumento.
Premi Diagnosi locale
Selezionare software del veicolo
Seleziona la versione del software
Selezionare sistema del veicolo
Selezionare la funzione diagnostica
*1. Se si sceglie 'Diagnosi intelligente' per diagnosticare un veicolo, questo Diagramma di flusso
non si applica.
*2. Prima di iniziare un sessione diagnostica, utente deve essere attivare il VCI(Interfaccia di
comunicazione del veicolo) e download il sessione diagnostico corrispondente. Per le
operazioni dettagliate, fare riferimento al 'Uso iniziale' - 'Registro e Aggiornamento'.
*Le immaini qui illustrate sono a scopo di riferimento. A causa dei continui miglioramenti, il
prodotto reale potrebbe differire leggermente dal prodotto qui descritto e questa Guida Rapida è
soggetta a modifiche senza preavviso. Per operazioni più dettagliate, fare riferimento al Manuale
dell'utente.
Dichiarazione:
LAUNCH possiede i diritti di proprietà intellettuale completi per il software utilizzato da questo
prodotto. Per qualsiasi azione di reverse engineering o cracking contro il software, LAUNCH
bloccherà l'uso di questo prodotto e si riserva il diritto di perseguire le proprie responsabilità
legali.
