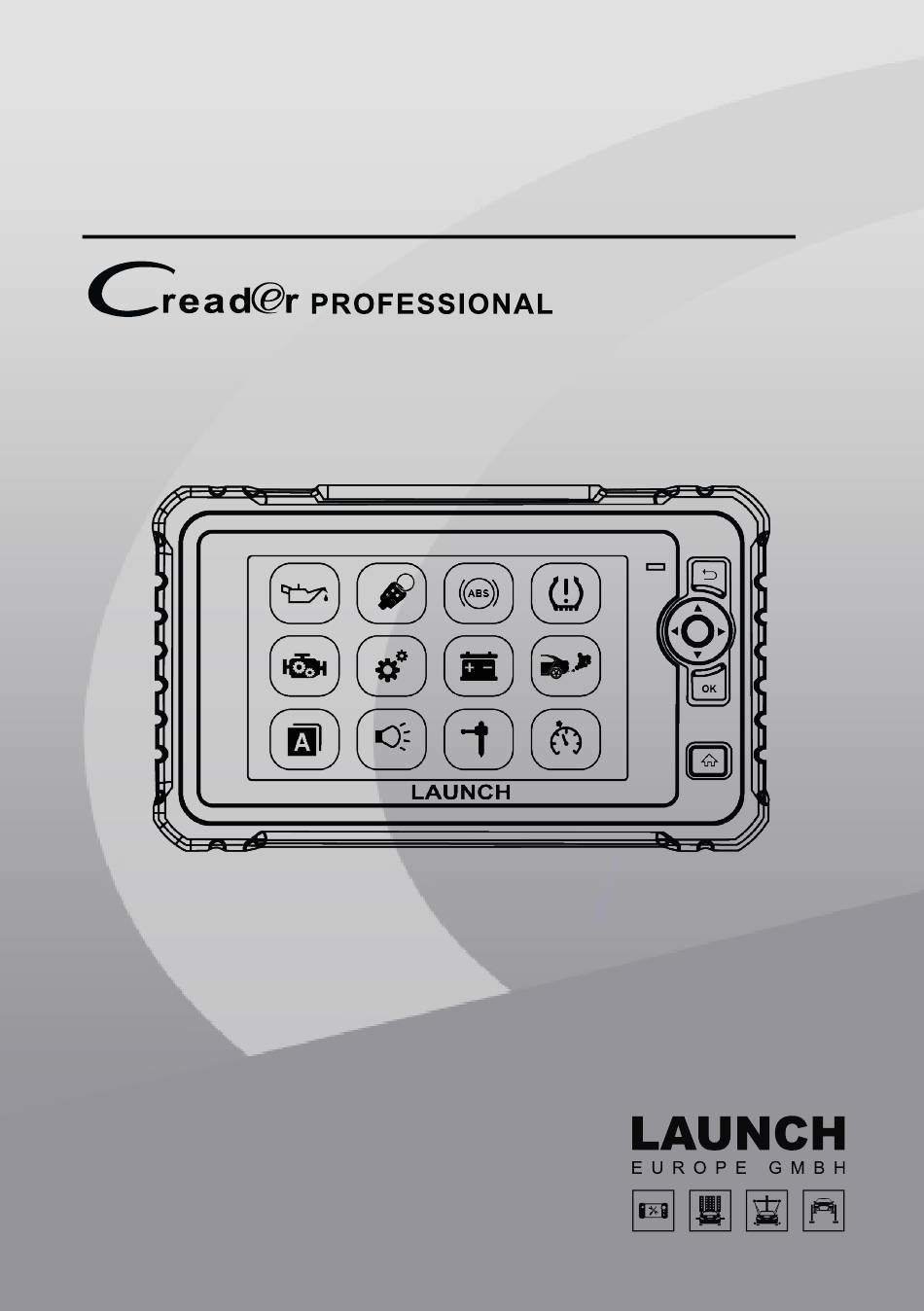

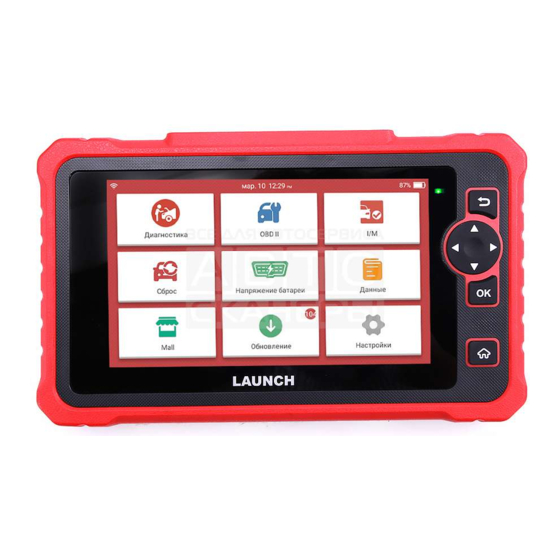

- Seite 1 Creader Professional 359 Bedienungsanleitung...
- Seite 2 Version: V1.00.001 Revisionsdatum: 09-08-2021 Erklärung: LAUNCH besitzt die vollständigen geistigen Eigentumsrechte für die von diesem Produkt verwendete Software. Im Falle von Reverse-Engineering oder Cracking Angriffen gegen die Software sperrt LAUNCH die Verwendung dieses Produktes und behält sich ausdrücklich rechtliche Schritte vor.
- Seite 3 Creader Professional 359 Urheberrechtsinformation Copyright © 2020 by LAUNCH TECH. CO., LTD. Alle Rechte vorbehalten. Kein Teil die- ser Publikation darf ohne vorherige schriftliche Zustimmung von LAUNCH TECH. CO., LTD. reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopieren, Aufzeichnungen oder auf andere Weise verbreitet werden.
- Seite 4 Verwendung, unbefugter Modifikation, Reparaturen oder weitere Änderungen an dem Gerät, oder die Nichteinhaltung der LAUNCH Betriebs- und Wartungsanleitung. ■ LAUNCH haftet nicht für Schäden oder Probleme, die durch die Verwendung von Zusatzprodukten oder Verbrauchsmaterialien, die nicht als Original LAUNCH-Produkte oder von der LAUNCH als LAUNCH-zugelassene Produkte gekennzeichnet sind, entstanden sind.
- Seite 5 Körper entfernt war. Die Verwendung von Zubehör, dass diese Anforderungen nicht erfüllt, entspricht möglicherweise nicht den FCC-HF-Expositionsanforderungen und sollte vermieden werden. Hiermit erklärt LAUNCH Tech Co., Ltd, dass der Creader Professional 359 des Professional Diagnostic Tool der Richtlinie 201/53/EU entspricht. Betriebsfrequenz: WiFi 802.11b/g/n HT20: 2412-2472MHz;...
- Seite 6 Creader Professional 359 Inhaltsverzeichnis Einleitung Produktprofil Eigenschaften Sich mit dem Creader Professional 359 vertraut machen Spezifikationen Lieferumfang Vorbereitungen Aufladen des Akkus Ein-/Ausschalten Tipps für Bedienungsgesten Bildschirm-Layout Bildschirmhelligkeit einstellen Standby-Zeit einstellen Netzwerkeinstellung Verbindung mit einem WLAN-Netzwerk aufbauen Trennen der Verbindung zu einem WLAN-Netzwerk...
- Seite 7 Creader Professional 359 Mein Bericht Diagnose Feedback Profil Einstellungen 10.1 Maßeinheiten 10.2 Drucken...
- Seite 8 Einstellungen: Verwenden Sie die Einstellungsfunktion, um Ihr personalisiertes Tablet über diese Funktion zu konfigurieren. Anwendungen: Unterstützung angepasster Android basierter Anwendungen für die Installation. 1.3 Sich mit dem Creader Professional 359 vertraut machen Das Creader Professional 359 System besteht aus zwei Teilen: Creader Professional 359-Tablet und Diagnosekabel.
- Seite 9 Creader Professional 359 Creader Professional 359-Tablet Nummer Name Beschreibung Ladeanschluss Anschluss an die Stromversorgung. USB-Anschluss Anschluss an ein USB-Kabel zur Datenübertragung. Bildschirm ■ Halten Sie die Taste, im ausgeschalteten Start-/Sperrtaste Zustand, lange gedrückt, um den Tester einzuschalten. ■ Im eingeschalteten Zustand schalten Sie ihn durch langes Drücken aus oder...
- Seite 10 Creader Professional 359 1.4 Spezifikationen Tablet: Betriebssystem Android 10.0 Prozessor Quad Core 1,5 GHz Arbeitsspeicher 3 GB Speicherplatz 32 GB LCD-Bildschirm 7 Zoll mit einer Auflösung von 1024x600 Touch Screen Anschlussmöglichkeiten Wifi 2.4GHz / 5GHz/ 5GHz; Arbeitstemperatur 0 bis -10 °C Lagertemperatur -20 bis 70 °C (-4 bis 158 °F)
- Seite 11 2. VORBEREITUNGEN 2.1 Aufladen des Akkus Hinweis ■ Verwenden Sie das mit dem Produkt mitgelieferte Standard-Ladegerät. Launch übernimmt keine Haftung für Schäden oder Verluste, die durch den Gebrauch von nicht standardmäßigen Ladegeräten entstehen. ■ Immer auf einer nicht brennbaren Oberfläche in einem gut belüfteten Bereich aufladen.
- Seite 12 Creader Professional 359 2.3 Tipps für Bedienungsgesten Einmal tippen: Um ein Element auszuwählen oder ein Programm auszuführen. Zweimal tippen: Tippen Sie zweimal um den Text zu vergrößern. Langes gedrückt halten: Halten Sie lange auf die aktuelle Oberfläche oder den aktuellen Bereich gedrückt, bis ein Kontextmenü auf dem Bildschirm erscheint.
- Seite 13 Creader Professional 359 NETZWERKEINSTELLUNG Das Tablet verfügt über integriertes WLAN, mit dem Sie online gehen können. Sobald Sie online sind, können Sie das Tool registrieren, E-Mails versenden, die Ferndiagnose starten und nach Software- Updates suchen usw. 3.1 Verbindung mit einem WLAN-Netzwerk aufbauen Tippen Sie auf dem Startbildschirm auf Einstellungen („Settings“) ->...
- Seite 14 Creader Professional 359 4. ERSTMALIGE BENUTZUNG 4.1 Erstmalige Benutzung Halten Sie den Power-Knopf auf dem Kopf des Gerätes für ein paar Sekunden gedrückt, um das Gerät einzuschalten. Standardmäßig ist die gesamte Software auf dem Tablet vorinstalliert und kann zur Diagnose von Fahrzeugen verwendet werden, auch wenn die Produktregistrierung nicht auftritt.
- Seite 15 Creader Professional 359 Diagnoseanschluss Wenn mit dem Tablet Fahrzeuge getestet werden sollen, die mit einer universellen OBD-II-Diagnosebuchse ausgestattet sind, verwenden Sie bitte das mitgelieferte Diagnosekabel um sich mit dem Fahrzeug zu verbinden (Bei Fahrzeugen ohne OBD-II- Diagnosebuchse ist eine Adapter-Stecker erforderlich.) 4.2.2 DLC-Standort...
- Seite 16 Creader Professional 359 DIAGNOSE STARTEN Folgen Sie den folgenden Schritten, um eine neue Diagnose zu starten. Tippen Sie auf Diagnostik („Diagnostic“) und dann auf ein entsprechendes Diagnosesoftware- Logo. Nutzen Sie die Demo als Beispiel, um zu demonstrieren, wie ein Fahrzeug diagnostiziert wird.
- Seite 17 Creader Professional 359 Abbildung 5 – 2 In Abb. 5 – 2 wird das getestete System angezeigt. Eine rote Schrift deutet auf einen Fehlercode hin, während eine schwarze Schrift eine normale Funktionstüchtigkeit des jeweiligen Systems indiziert. Tippen Sie auf das gewünschte System, um die Auswahlseite für die Testfunktionen aufzurufen.
- Seite 18 Creader Professional 359 Nummer Funktion Zeigt das getestete System Fehlercodes an. Tippen Sie auf ein bestimmtes System, um eine detaillierte Erklärung zu dem jeweiligen Fehlercode anzuzeigen. Siehe Abb. 5-5. Steht für die Gesamtzahl der getesteten Systeme. Zeigt die Gesamtzahl der im getesteten System vorhandenen Fehlercodes an.
- Seite 19 Creader Professional 359 verschiedenen Testfunktionen zu gelangen. Ausführliche Informationen zur Testfunktion finden Sie in Kapitel 5.3 Systemauswahl. 5.3 Systemauswahl Mit dieser Option können Sie das Testsystem und die Funktionen Schritt für Schritt manuell auswählen. Tippen Sie in Abb. 5 – 2 auf Systemauswahl („System Selection“).
- Seite 20 Creader Professional 359 Fahrzeug-VIN, der Software und des Steuergeräts ausgelesen. Tippen Sie in Abb. 5 – 6 auf Versionsinformationen („Version Information“). Der Bildschirm wird wie in Abb. 5 – 7 angezeigt. Abbildung 5 – 6 Tippen Sie zur Bestätigung auf OK und beenden Sie das Programm.
- Seite 21 Creader Professional 359 Tippen Sie auf DTC lesen („Read DTC“). Auf dem Bildschirm wird das Diagnoseergebnis angezeigt. Abbildung 5 – 8 Bildschirmschaltflächen: Suche: Markieren Sie ein bestimmtes DTC-Element und tippen Sie darauf, um online nach weiteren Informationen zum ausgewählten DTC zu suchen.
- Seite 22 Creader Professional 359 Hinweis: Nach dem Löschen sollten Sie die Fehlercodes erneut abrufen. Sollten dann immer noch Fehlercodes im System sein, beheben Sie den Fehler, indem Sie die Diagnoseanleitung des Fahrzeugs verwenden. Löschen Sie den Fehler danach erneut. 5.3.4 Datenstrom lesen Mit dieser Option können Sie Echtzeit-Daten anzeigen und aufnehmen.
- Seite 23 Creader Professional 359 Tippen Sie auf Datenstrom Lesen („Read Data Stream“). Das System zeigt die Datenstromelemente an. Abbildung 5 – 11 Bildschirmschaltflächen: Aktuelle Seite („Select Page“): Tippen Sie darauf, um alle Elemente der aktuellen Seite auszuwählen. Um ein bestimmtes Datenstromelement auszuwählen, setzen Sie einen Haken, in das Kontrollkästchen vor dem Elementnamen.
- Seite 24 Creader Professional 359 Hinweis: Wenn der Wert des Datenstroms innerhalb des Referenzwerts liegt, wird er schwarz angezeigt (normaler Modus). Wenn nicht, wird die gesamte Zeile rot angezeigt. Die Anzeige 1/X am unteren Rand des Bildschirms steht für die aktuelle Seitennummer. Bewegen Sie den Bildschirm nach rechts/links, um zur nächsten/ vorherigen Seite zu gelangen.
- Seite 25 Creader Professional 359 Abbildung 5 – 14 Aufzeichnen („Record“): Tippen Sie darauf, um die Aufzeichnung von Diagnosedaten für die zukünftige Wiedergabe und Analyse zu starten. Die Dateinamen der gespeicherten Dateien werden nach den folgenden Regeln festgelegt: Es beginnt mit dem Fahrzeugtyp und mit der Startzeit des Datensatzes und endet mit .x431 (Um zwischen Dateien zu unterscheiden, konfigurieren Sie bitte die korrekte Systemzeit).
- Seite 26 Creader Professional 359 5.5 Bestätigungstest Mit der neuen bidirektionalen Steuerung und dem DoIP-Protokoll sind sie in der Lage, Aktivtests von bestimmten Fahrzeugsystemen durchzuführen. Beim Aktivtest senden sie bestimmte Befehle an die ausgewählte Komponente und steuern damit die Funktion der Komponente, so dass eine schnelle Überprüfung und auch Änderung des Betriebszustandes der jeweiligen Komponente möglich ist.
- Seite 27 Creader Professional 359 ■ Reifendruckkontrollsensoren (RDKS) zurücksetzen ■ Transport-Modus aktivieren und deaktivieren ■ Radumfang anpassen. ■ Fensterheber kalibrieren ■ Überwachung der Motorleistungsbilanz ■ Otto-Partikelfilter Regeneration ■ Diagnose und Inbetriebnahme Hochspannungsbatterie ■ Intelligente Geschwindigkeitsregelanlage Bremsanlage entlüften (für Fahrzeuge mit einem ABS-System) Mit dieser Funktion können Sie verschiedene bidirektionale Tests durchführen, um die...
- Seite 28 Creader Professional 359 der Instrumententafel vermieden werden kann. Regeneration des Dieselpartikelfilters (DPF) Die DPF-Regeneration wird verwendet, um PM (Particulate Matter) aus dem DPF durch einen kontinuierlichen Verbrennungsoxidationsmodus zu entfernen und damit die Filterleistung zu stabilisieren. Die DPF-Regeneration kann in den folgenden Fällen durchgeführt werden:...
- Seite 29 Creader Professional 359 IMMO-Service Eine Wegfahrsperre ist ein Diebstahlschutzmechanismus, der das Starten des Fahrzeugmotors verhindert, sofern nicht der richtige Zündschlüssel benutzt wird. Die meisten neuen Fahrzeuge verfügen standardmäßig über eine Wegfahrsperre. Ein wichtiger Vorteil dieses Systems ist, dass der Fahrzeugbesitzer die Wegfahrsperre nicht aktivieren muss, da sie automatisch arbeitet.
- Seite 30 Creader Professional 359 Rechtslenkung berechnen. Nach dem Ersetzen des Lenkwinkelsensors, dem Austauschen der lenkmechanischen Teile (z. B. Lenkgetriebe, Lenksäule, Spurstange, Achsschenkel), Vierradausrichtung oder Karosserie-Wiederherstellung müssen Sie den Lenkwinkel zurücksetzen. Schiebedachinitialisierung Diese Funktion kann die Schiebedachverriegelung ausschalten, bei Regen schließen, die Schiebedachspeicherfunktion verschieben / kippen, die Außentemperaturschwelle anpassen usw.
- Seite 31 Creader Professional 359 Kühlmittelkreislauf entlüften: Mit dieser Funktion kann die Kühlmittelpumpe aktiviert werden, um das Kühlsystem zu entlüften. Dies ist nach einer Wartung oder Reparatur erforderlich, bei der das System neu befüllt werden muss. Bordcomputer Systemsprache ändern: Mit dieser Funktion können die Systemsprachen im Bordcomputer des Fahrzeugs geändert und eingestellt werden.
- Seite 32 Creader Professional 359 Diagnose und Inbetriebnahme Hochspannungsbatterie: Diese Funktion dient zum Testen und zur Diagnose der Hochvoltbatterie. Insbesondere zum Vergleich der Ladehistorie, zum Auslesen des Batteriezustandes oder zur Inbetriebnahme der Hochvoltbatterie. Intelligente Geschwindigkeitsregelung: Diese Funktion wird nach dem Austausch oder der Reparatur des intelligenten Geschwindigkeitsregelungsmoduls verwendet.
- Seite 33 Creader Professional 359 gespeichert wird, werden die Dateien auf der Registerkarte Diagnosebericht („Diagnostic Report“) aufgelistet. Abbildung 9 – 1 10.2 Diagnose Feedback Mit diesem Element können Sie uns Ihre Diagnoseprobleme zur Analyse und Fehlerbehebung mitteilen. 10.3 Informationen der Werkstatt Verwenden Sie dieses Element, um persönliche Informationen anzuzeigen und zu konfigurieren.
- Seite 34 Creader Professional 359 11.2 Über Verwenden Sie die Funktion Über das Tablet („About“), um die Versionsnummern aller Hardware-, Softwarekomponenten und die rechtlichen Informationen des Produkts zu überprüfen. 11. FAQ Wie verringert man den Stromverbrauch des Gerätes? ■ Bitte schalten Sie den Bildschirm aus, während das Tablet inaktiv ist.
- Seite 35 Creader Professional 359 langsam läuft versuchen Sie, das System zu schließen und Ihr Tablet neu zu starten. Vorsicht: Das Zurücksetzen des Tablets kann zu Datenverlust führen. Bitte stellen Sie sicher, dass wichtige Daten gesichert wurden, bevor Sie diese Funktion verwenden.
- Seite 36 LAUNCH Europe GmbH PRODUKTE FÜR DEN WEITERVERKAUF ODER IM ORDENTLI- CHEN GESCHÄFTSGANG ERWERBEN. LAUNCH Europe GmbH gewährt ab dem Zeitpunkt der Lieferung an den Benutzer 2 Jahre Ga- rantie auf Material- und Verarbeitungsfehler auf die elektronischen Produkte. Im Rahmen der Garantie wird nicht für jene Schäden gehaftet, die durch Missbrauch, Umbauten am Gerät, Zweckentfremdung, oder andere Gebrauchsweise, die nicht den Anweisungen des...
- Seite 37 Creader Professional 359 Wenn für Ihr Gerät ein Reparaturservice erforderlich ist, senden Sie es mit einer Kopie des Kaufbelegs und einem Hinweis auf das Problem an den Hersteller zurück. Wenn festgestellt wird, dass das Gerät unter die Garantie fällt, wird es kostenlos repariert oder ersetzt. Wenn festgestellt wird, dass das Gerät nicht unter die Garantie fällt, wird es gegen eine Servicegebühr...
- Seite 38 Creader Professional 359 LAUNCH Europe GmbH Heinrich-Hertz-Str. 10 ▪ 50170 Kerpen Tel.: +49 22 73 9875-0 ▪ Fax: +49 22 73 9875-33 info@launch-europe.de ▪ www.launch-europe.de...
