LAUNCH SmartLink C V2.0 Schnellstartanleitung Seite 8

Le dongle SmartLink C V2.0 peut fonctionner comme un appareil VCI (Interface de
Communication du véhicule), avec l'outil de diagnostic spécifique à LAUNCH, ou comme
un appareil client SmartLink, en demandant l'assistance technique d'un technicien
principal (SmartLink B).

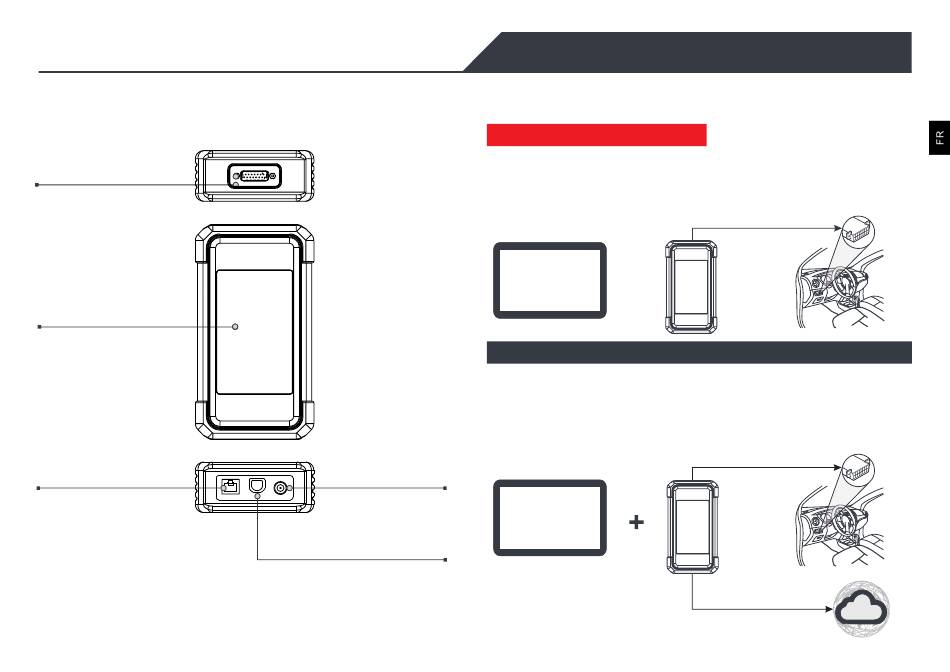

Connecteur de
diagnostic DB-15
Écran tactile de 3,97 pouces
Port LAN/WAN
(Connecte le câble de travers.
Uniquement appliqué en mode «
SmartLink ».)
*A v e r t i s s e ment : Le d ongle Sm a r tLink C V2.0 es t a limenté pa r l e DL C d u vé
h i c u l e v ia le c o nnecteur de d iagnosti c D B - 15.
N e c o n nectez PA S l e por t D C -IN à un b loc d'alimentat i o n C C exte r n e l orsque
l e d o n gle Sm a r t L i n k C V2.0 e s t c orrecte m e n t c onnecté au véh i c u l e . A ucune
r e s p o n s a b ilité ne p eut êtr e a ssumée po ur tou t d o m mage ou p e rte cau sé p ar le
Dans ce mode, il doit fonctionner en conjonction avec le module de diagnostic de l'outil de
diagnostic, qui est utilisé pour obtenir les données du véhicule, puis les envoyer à l'outil de
diagnostic pour analyse via la communication WiFi / BT / USB (* La méthode de
communication disponible dépend du matériel de l'outil de diagnostic).
Port DC-IN
(Voir « * Avertissement ».)
Port d'E / S de données
(Connecte le câble de données.)
*
lors de la programmation en ligne à distance, il
est recommandé de connecter la batterie du
véhicule à une source d'alimentation de charge.
Cela peut empêcher le véhicule de manquer de
puissance et de ne pas démarrer en raison d'un
long temps de diagnostic.
Connaissance du dongle SmartLink C V2.0
Le dongle SmartLink C V2.0 peut être appliqué dans les situations suivantes (*Pour d'autres
applications scénario, voir le manuel d'utilisation) :
1. Fonctionne comme un périphérique VCI
Outil de diagnostic
(En utilisant la
WiFi/BT/
fonction
USB
"Diagnostiquer")
2. Fonctionne comme un dongle SmartLink C (client) (dans le cas de SmartLink Diag.)
Il peut être utilisé si les utilisateurs ont besoin d'une assistance technique à distance de la
part de techniciens maîtres. Dans ce mode, il ne communique pas avec l'outil de diagnostic,
mais il doit coopérer avec le module SmartLink de l'outil de diagnostic. L'outil de diagnostic
est principalement utilisé pour émettre des demandes de diagnostic à distance, et le dongle
SmartLink C est mis en réseau pour recevoir et exécuter des commandes à partir du
SmartLink B à distance (Business).
Outil de diagnostic
(En utilisant la
fonction
"SmartLink")
Lors du diagnostic SmartLink, en particulier
Câble de diagnostic
diagnostic
Câble de
Internet
