Diagnostic du véhicule
1
Préparation & Connexion
1. Préparation
Avant de diagnostiquer, assurez-vous que les conditions suivantes sont remplies:
1). Le contact est mis.
2). La plage de tension de la batterie du véhicule est de 11 à 14 volts ou de 18 à 30 volts.

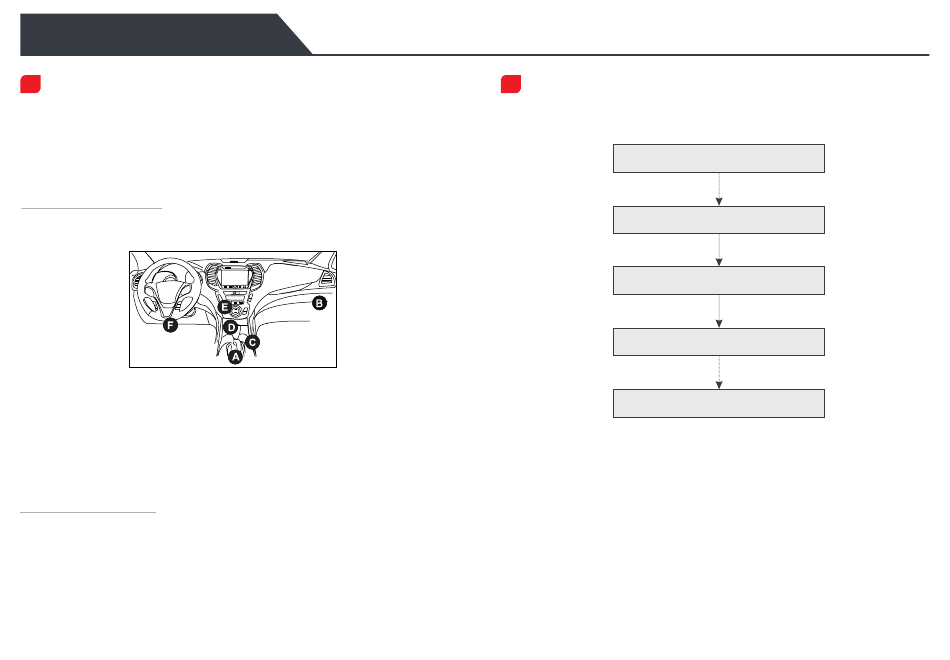

2. Localisez le port DLC (Connecteur de liaison de données) du véhicule
Pour les voitures de tourisme, le DLC est généralement un connecteur à 16 broches où le
dongle VCI s'interface avec l'ordinateur de bord du véhicule. Il est généralement situé
sur le côté conducteur, environ 12 pouces du centre du tableau de bord.
A. Opel, Volkswagen, Audi
B. Honda
C. Volkswagen
D. Opel, Volkswagen, Citroen
E. Changan
F. Hyundai, Daewoo, Kia, Honda, Toyota, Nissan, Mitsubishi, Renault, Opel, BMW, Mercedes-
Benz, Mazda, Volkswagen, Audi, GM, Chrysler, Peugeot, Regal, Beijing Jeep, Citroen et les
modèles les plus répandus
Pour les véhicules utilitaires, le DLC est toujours situé dans la cabine du conducteur.
Si le DLC ne peut pas être trouvé, se référer au manuel d'entretien du véhicule pour
l'emplacement.
3
. Connexion
P o u r l es véhi c ules équ i pés d'u n e pris e d e d iagno s t i c O BD II , c o nnectez le
S m a r t L i nk C V2.0 a u D LC du véh icule d i r ectement vi a l e ca b l e d e dia g n o s t i c .
*Pour les véhicules non OBD II, un connecteur non 16 broches est requis.
2
Démarrage du Diagnostic
Pour les nouveaux utilisateurs, veuillez suivre le tableau d'exploitation ci-dessous pour
vous familiariser avec cet outil et commencer à l'utiliser.
Tapez sur Diagnostic local
Sélectionner le logiciel du véhicule
Sélectionner la version du logiciel
Sélectionner le système du véhicule
Sélectionner la fonction de diagnostic
*1. Si vous choisissez "Diag intelligent" pour diagnostiquer un véhicule, ce diagramme ne
s'appliquera pas.
*2. Remarque: Avant de démarrer une session de diagnostic, l'utilisateur doit activer le VCI et
télécharger le logiciel de diagnostic correspondant. Pour des opérations détaillées, veuillez
vous référer à « Utilisation initiale »-« Enregistrer et mettre à jour ».
*Les images illustrées ici sont à des fins de référence seulement. En raison des améliorations
continues, le produit réel peut différer légèrement du produit décrit ci-dessous et ce guide de
démarrage rapide est sujet à changement sans préavis. Pour des opérations plus détaillées,
veuillez vous référer au manuel de l'utilisateur.
Déclaration:
LAUNCH détient les droits de propriété intellectuelle complets pour les logiciels utilisés par ce
produit. Pour toute action de rétro-ingénierie ou de craquage contre le logiciel, LAUNCH
bloquera l'utilisation de ce produit et se réservera le droit de poursuivre ses responsabilités
légales.
