5 Maße und Montage
Maße

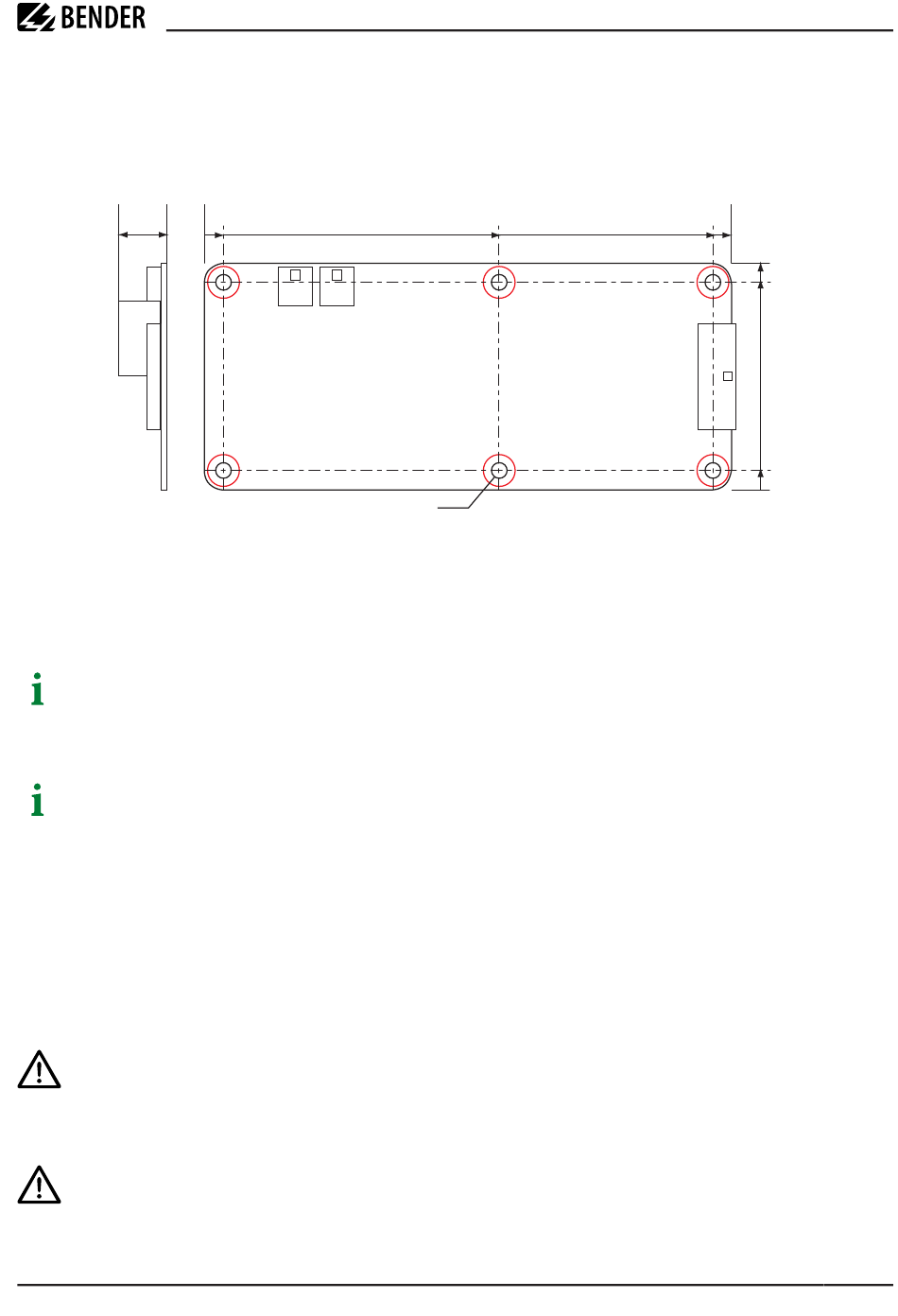

Maßbild
15
1* LV: ragt 1 mm über die Leiterplattenkante hinaus
Rote Markierungen: Befestigungsstellen
Montage
Montage- und Steckverbindersätze sind nicht im Lieferumfang enthalten (siehe in Kapitel Bestellangaben
„Zubehör", Seite 34).
Befestigung
• Einbaulage: beliebig, Durchbiegung siehe „Tabellarische Daten", Seite 29 unter Sonstiges
• Durchmesser der Befestigungsstellen: Max. 8 mm.
• Metallschrauben mit Unterlegscheiben zwischen dem Schraubenkopf und Leiterplatte: 6 x M 4
• Anzugsdrehmoment für die Schrauben: Max. 4 Nm
• Andruck auf die Leiterplatte an den Befestigungsstellen: Max. 10 Nm
HINWEIS
Die Position der Unterlegscheiben muss sich innerhalb der für die Befestigung vorgesehenen
vergoldeten Kupferflächen befinden. So ist der minimal notwendige Isolationsabstand von 11,4 mm
zu anderen Teilen gewährleistet.
HINWEIS
Wird das Gerät auf eine elektrisch leitende Trägerplatte befestigt, ist eine Mindesthöhe von 13,4 mm
einzuhalten.
0
5
Maßangaben in mm (L x B x H) 140 x 60 x 15 mm
78.25
ø 4.2
iso175_D00415_01_M_XXDE/11.2023
ISOMETER® iso175
140
135
60
55
1*
5
0
21
