5
14 |

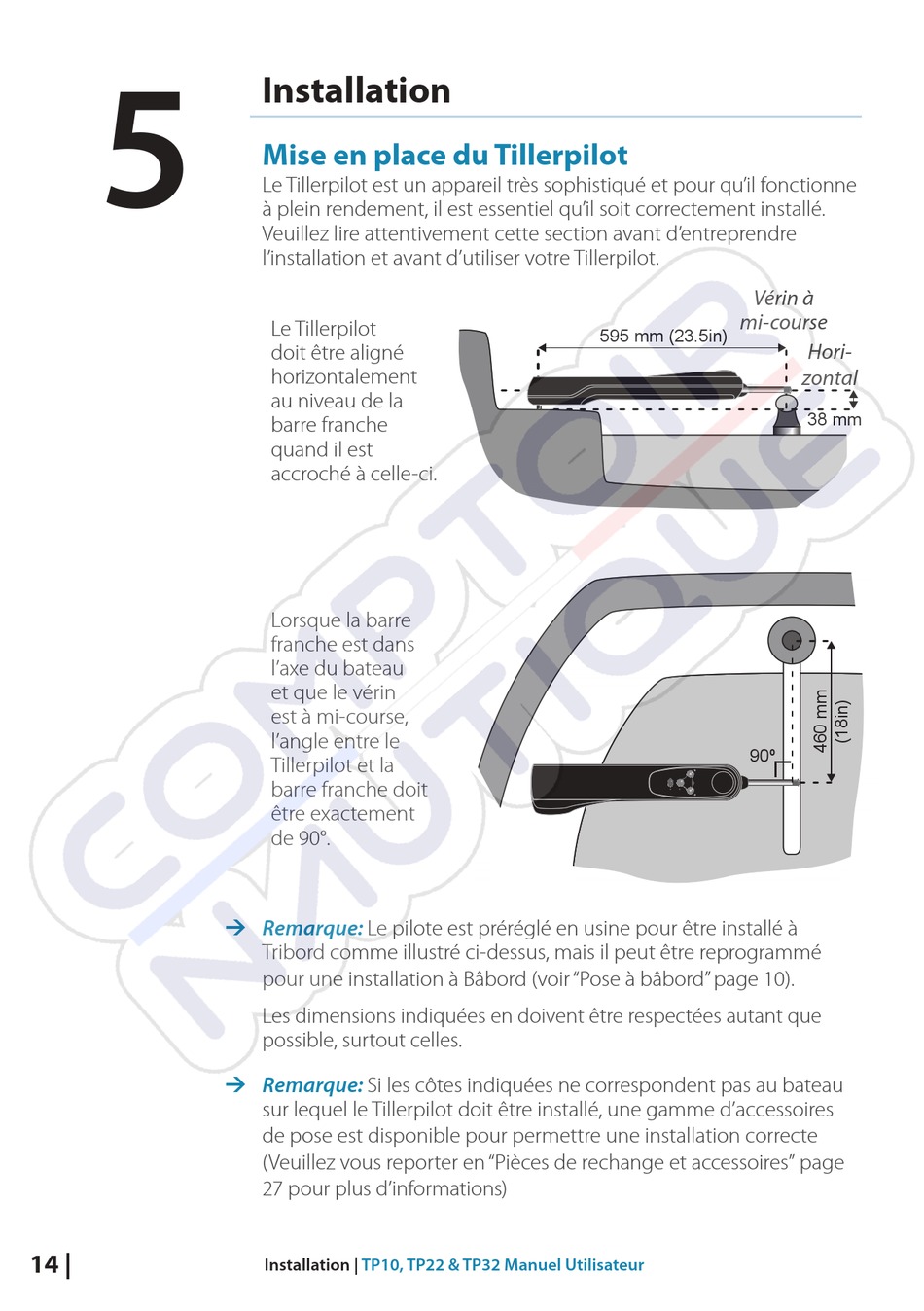

Installation
Mise en place du Tillerpilot
Le Tillerpilot est un appareil très sophistiqué et pour qu'il fonctionne
à plein rendement, il est essentiel qu'il soit correctement installé.
Veuillez lire attentivement cette section avant d'entreprendre
l'installation et avant d'utiliser votre Tillerpilot.
Le Tillerpilot
doit être aligné
horizontalement
au niveau de la
barre franche
quand il est
accroché à celle-ci.
Lorsque la barre
franche est dans
l'axe du bateau
et que le vérin
est à mi-course,
l'angle entre le
Tillerpilot et la
barre franche doit
être exactement
de 90°.
¼ Remarque:
Le pilote est préréglé en usine pour être installé à
Tribord comme illustré ci-dessus, mais il peut être reprogrammé
pour une installation à Bâbord (voir "Pose à bâbord" page 10).
Les dimensions indiquées en doivent être respectées autant que
possible, surtout celles.
¼ Remarque:
Si les côtes indiquées ne correspondent pas au bateau
sur lequel le Tillerpilot doit être installé, une gamme d'accessoires
de pose est disponible pour permettre une installation correcte
(Veuillez vous reporter en "Pièces de rechange et accessoires" page
27 pour plus d'informations)
Installation | TP10, TP22 & TP32 Manuel Utilisateur
Vérin à
mi-course
595 mm (23.5in)
90º
Hori-
zontal
38 mm
