7 Wartung und Service
d
Lösen Sie die vordere Halteschraube für das obere Lager und bauen Sie die Welle aus.

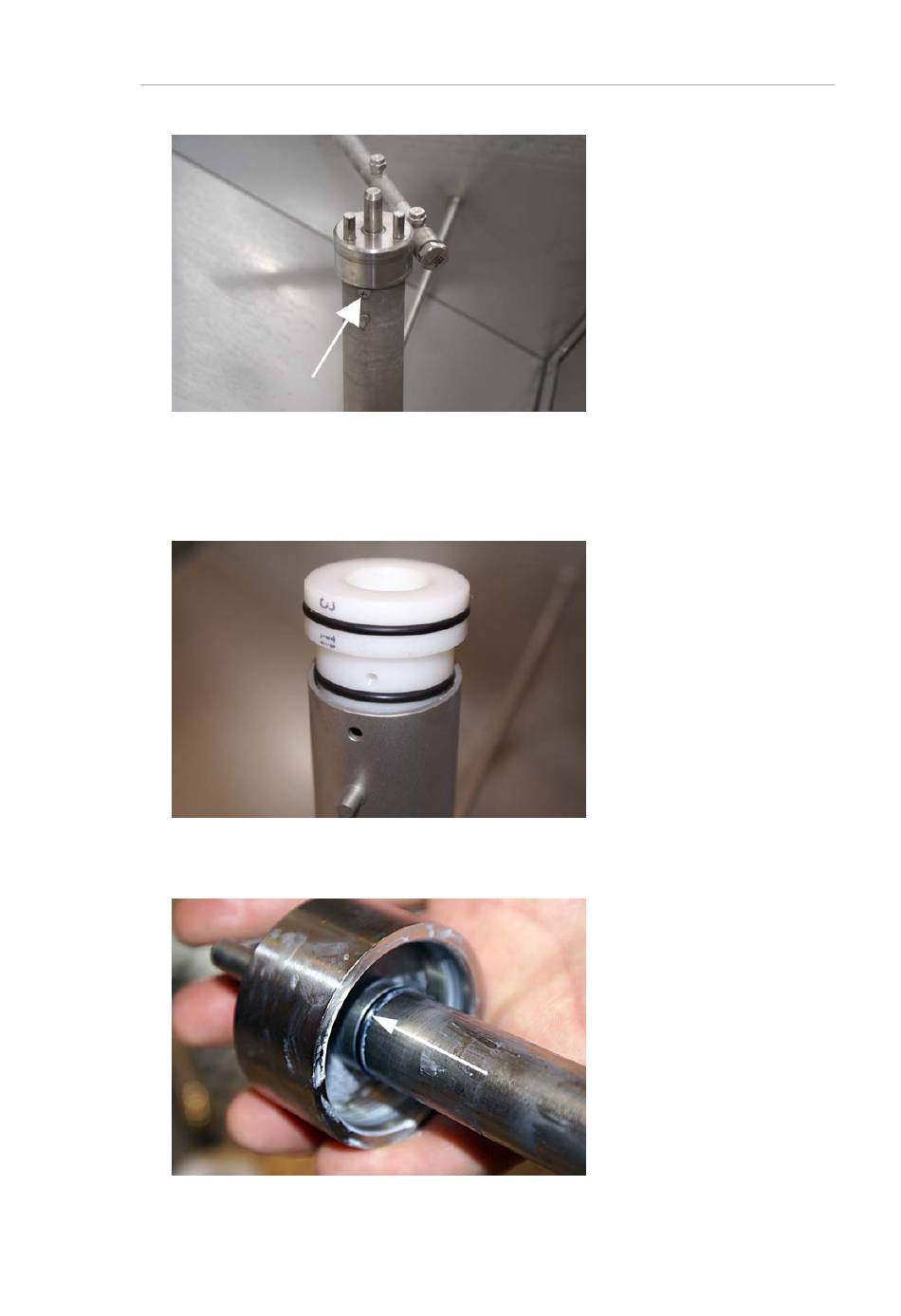

Abbildung 43: Halteschrauben für Lager, vordere Schraube
e
Lösen Sie die innere Halteschraube. Bringen Sie die O-Ringe wieder am Lager an.
Tragen Sie für die Montage geeignetes Schmierfett auf den O-Ringen auf. Bringen Sie
das Lager und die innere Halteschraube an.
Abbildung 44: Lagerdichtungen
f
Bringen Sie den O-Ring wieder an der Welle an; geeignetes Schmierfett auftragen.
Abbildung 45: Wellendichtung Korbantrieb
g
Bauen Sie die Welle wieder ein.
Rev. 2014-12
7.3 Wartungshinweise – jährliche
Wartung
59
