7.3 Wartungshinweise – jährliche Wartung
7.3
Wartungshinweise – jährliche Wartung
Granule Smart
®
Jährliche Wartung (8000 Zyklen).
Materials needed:
-
Service-Kit 1 Granule Solo/Granule Smart, Artikelnr. 20034.
-
Lebensmittelverträgliche Mehrzweck-Lagerfette (die in unbeabsichtigten Kontakt mit
Nahrungsmitteln kommen dürfen) (e.g. Molycote G-0052FG or similar).

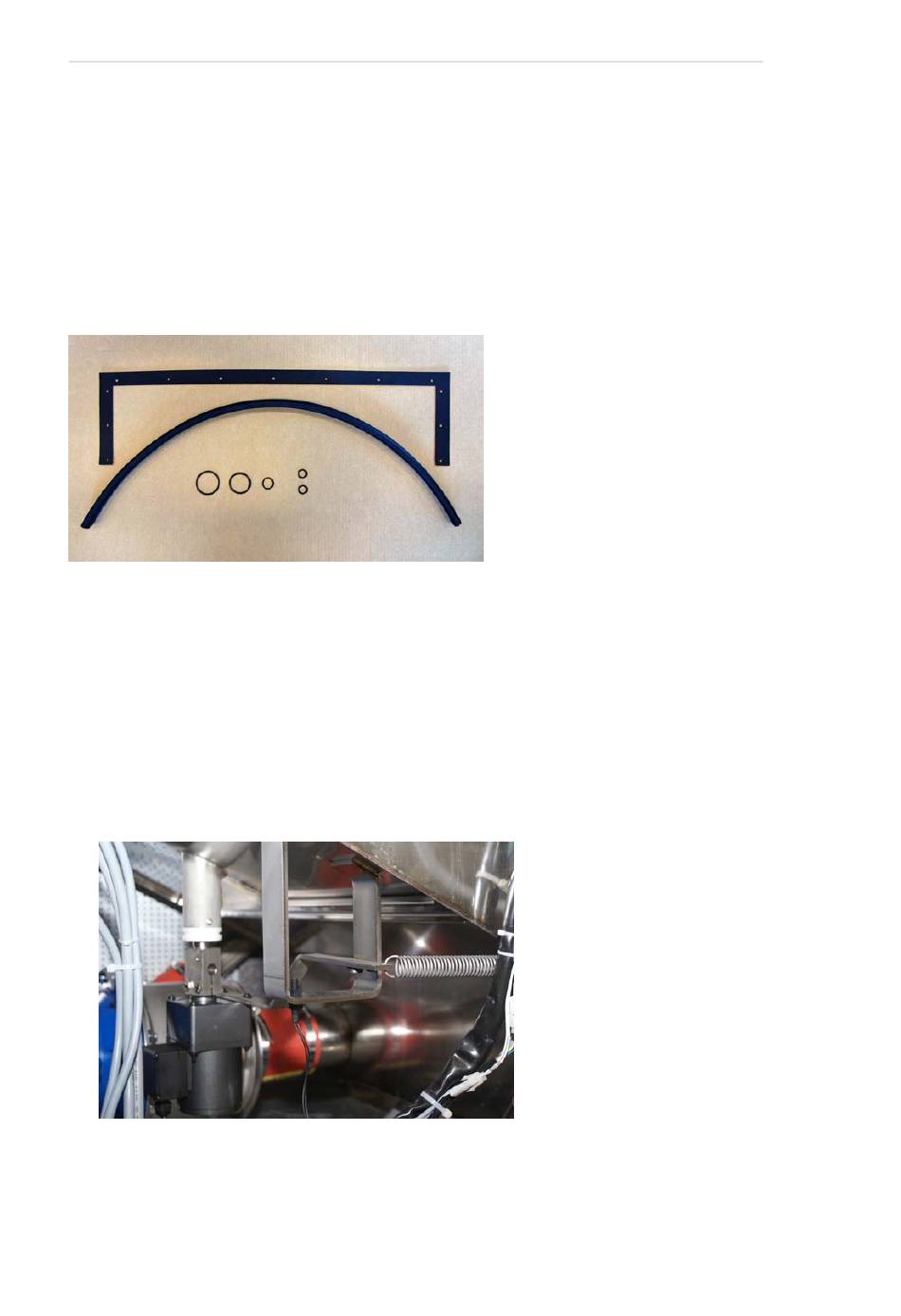

Abbildung 41: 1-Jahres-Servicekit, Nr. 20034
1. Führen Sie sämtliche Überprüfungen lt. "Serviceprotokoll – jährliche Wartung" aus.
2. Stellen Sie sicher, dass die Maschine abgelassen ist und das Granulat entfernt wurde.
3. Heben Sie den Spülkorb und das Korbrad heraus.
4. Das Tankgitter herausnehmen.
5. Erneuern Sie die Tankantriebsdichtungen:
a
Entfernen Sie die vorderen Abdeckungsbleche.
b
Bauen Sie den Schaltschrank aus.
Abbildung 42: Korbantrieb mit Drehmomentstütze und Magnetsensor
c
Bringen Sie das Korbrad wieder an. Die Kupplung mit einem Schraubenschlüssel oder
einer Zange fixieren; drehen Sie nun das Korbrad gegen den Uhrzeigersinn, bis die Welle
vollständig von der Kupplung gelöst ist.
58
7 Wartung und Service
Rev. 2014-12
