7 Wartung und Service

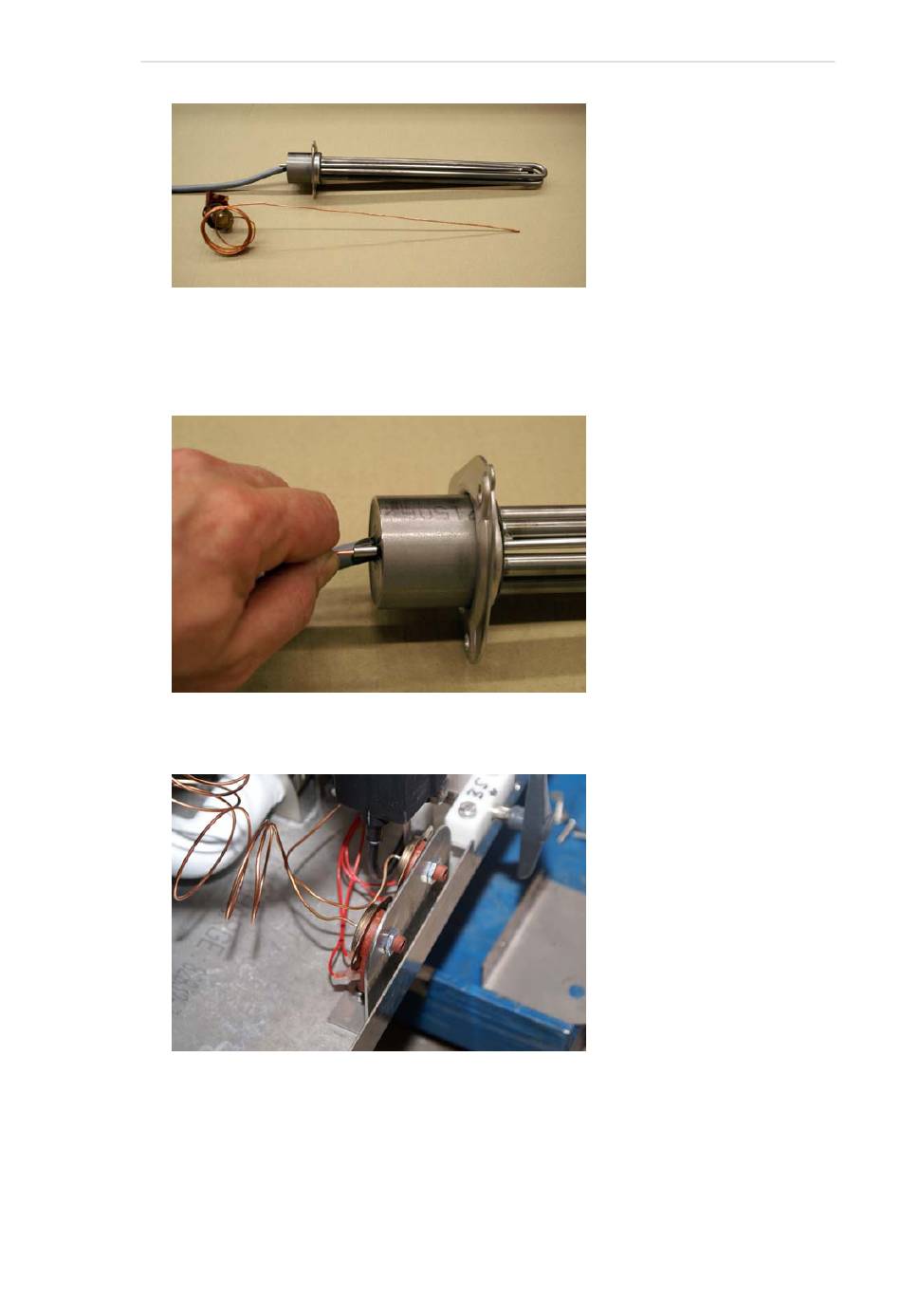

Abbildung 18: Sensorröhre vor dem Einsetzen
6. Drücken Sie den Sensor in die Röhre des Heizelements ein. Er muss vollständig eingeführt
sein. Fassen Sie die Röhre beim Einsetzen möglichst nahe am Heizelement an und führen Sie
sie langsam ein, um Verbiegen zu vermeiden.
Abbildung 19: Einsetzen der Sensorröhre
7. Stellen Sie den Schaltkreis für den neuen Überhitzungsschutz her.
Abbildung 20: Anschließen des Überhitzungsschutzes
8. Befestigen Sie den Überhitzungsschutz an der Bodenplatte und bringen Sie den Aufsatz an.
9. Zurren Sie den Rest des Sensors am Kabel des Heizelements fest.
Rev. 2014-12
7.1 Waschtank
43
