7.1 Waschtank

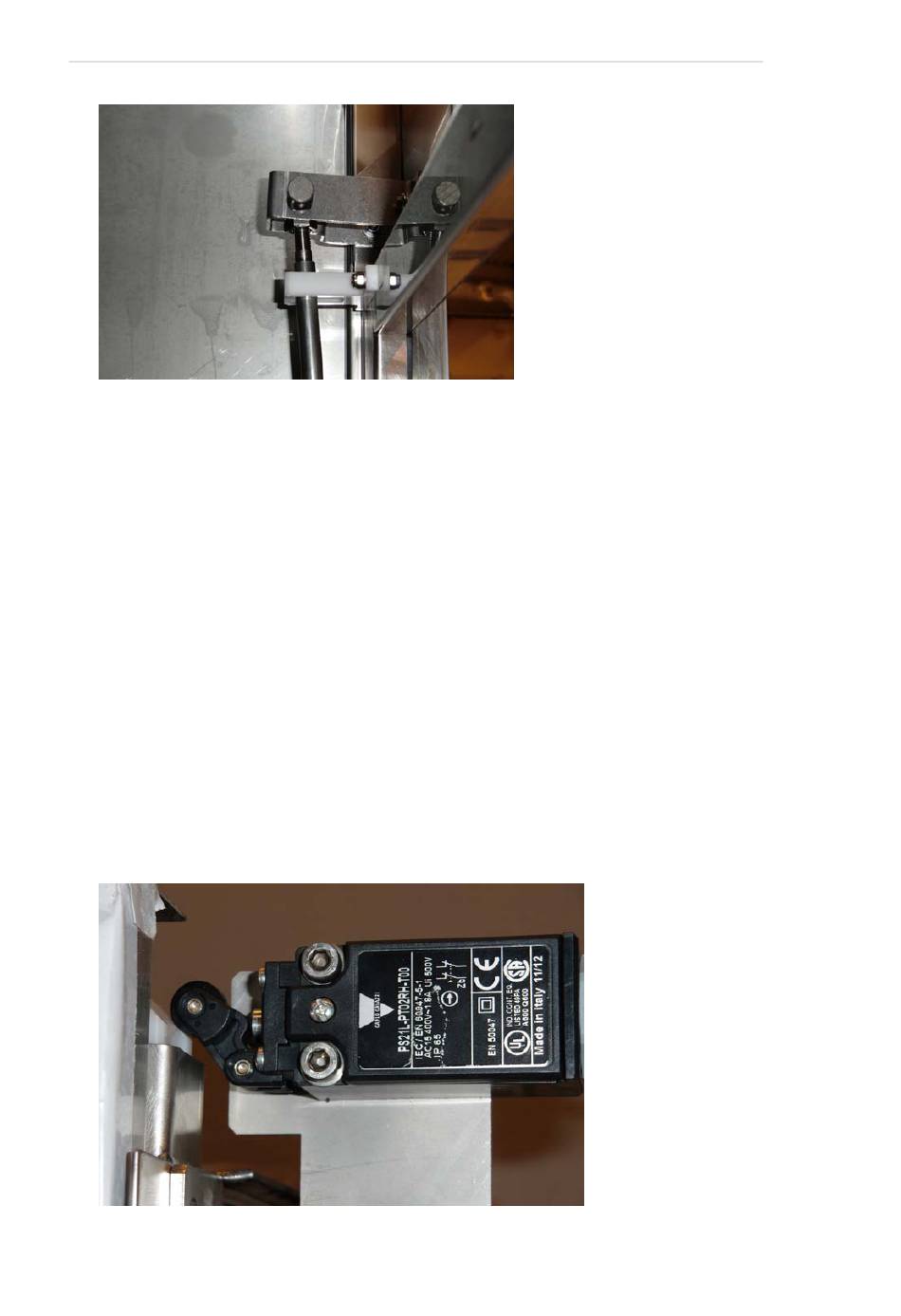

Abbildung 34: Stange mit Sicherheitsmutter, Gewinde für Anpassung.
4. Klappen Sie die Tür hoch und hängen Sie die Streben ein. Die Belastung kontrollieren. Falls
notwendig, den Vorgang wiederholen.
5. Die Türen müssen einen gleichmäßigen waagrechten Abstand von wenigen Millimetern
aufweisen.
6. Die Sicherheitsmuttern wieder anziehen.
7. Die Streben an der unteren Tür mithilfe der Schrauben wieder befestigen – vgl.
7.1.7 Ausklappen der unteren
7.1.9
Einrichten des Türschalters
1. Der Waschtank muss vollständig geleert sein.
2. Starten Sie die Befüllung.
3. Öffnen Sie die Tür, bis die obere Tür um 3 mm versetzt ist. Sobald diese 3 mm erreicht
sind, muss die Befüllung anhalten. Für die Überprüfung des Schalterstatus siehe auch im
Anwendermenü unter dem Punkt 2,
Seite 35
Abbildung 35: Türschalter.
52
Tür,
an Seite
49.
sehe Abschnitt 4.5.1 Öffnen des
7 Wartung und Service
sehe Abschnitt
Anwendermenüs,
an
Rev. 2014-12
