4 Programmieren
2. Das Kabel im E-Schrank der Maschine mit Pol J7 der E/A-Leiterplatte verbinden. Das
Bedienpult-Kabel muss abgetrennt werden.
4.2.3
Flashloader – Verwendungshinweise
1. Betätigen Sie die STOPP-Taste (1), um die Maschine abzuschalten.
2. Doppelklicken Sie im entsprechenden Verzeichnis auf die Datei FlashLoader Extended 5.0.exe
bzw. auf das Programmsymbol auf dem Desktop.
3. Klicken Sie auf Communication/Ports (Verbindung/Anschlüsse) und wählen Sie die serielle
Schnittstelle aus. Die Kommunikation mit der Maschine erfolgt damit über diese Schnittstelle.
(FlashLoader behält diese Einstellung beim nächsten Programmstart bei.) Der Anschluss kann
in der Systemsteuerung oder im Windows-Menü "Drucker und Geräte" überprüft werden.

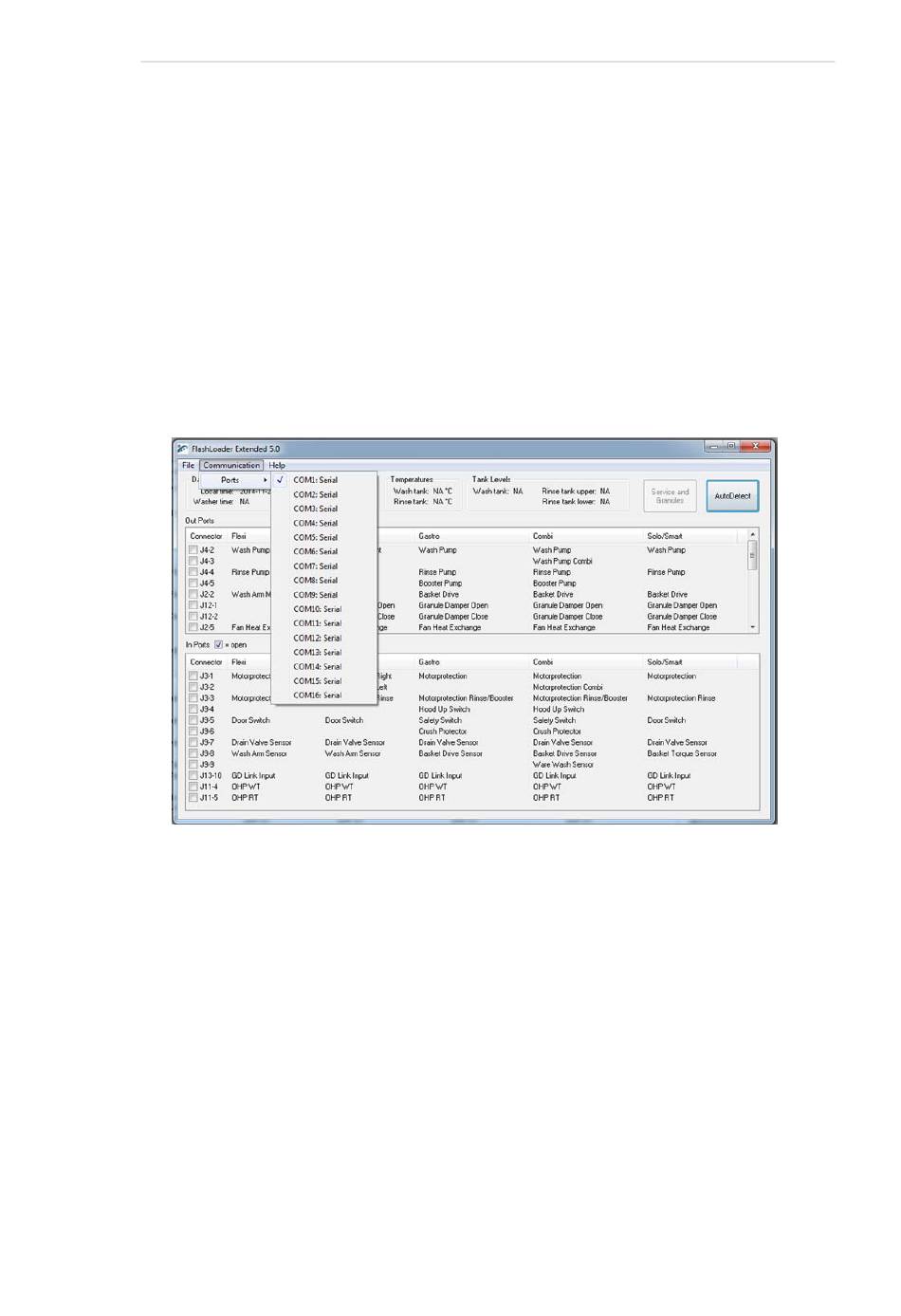

Abbildung 10: Auswahl des zutreffenden Com-Anschlusses.
4. Wählen Sie die Option "Automatisch erkennen".
Rev. 2014-12
4.2 Flashloader 5.0
27
