2 Installation
HINWEIS
10-20 % der Nennspannung können gemessen werden, wenn der Ausgang
inaktiv ist und keine Leistung angeschlossen ist.

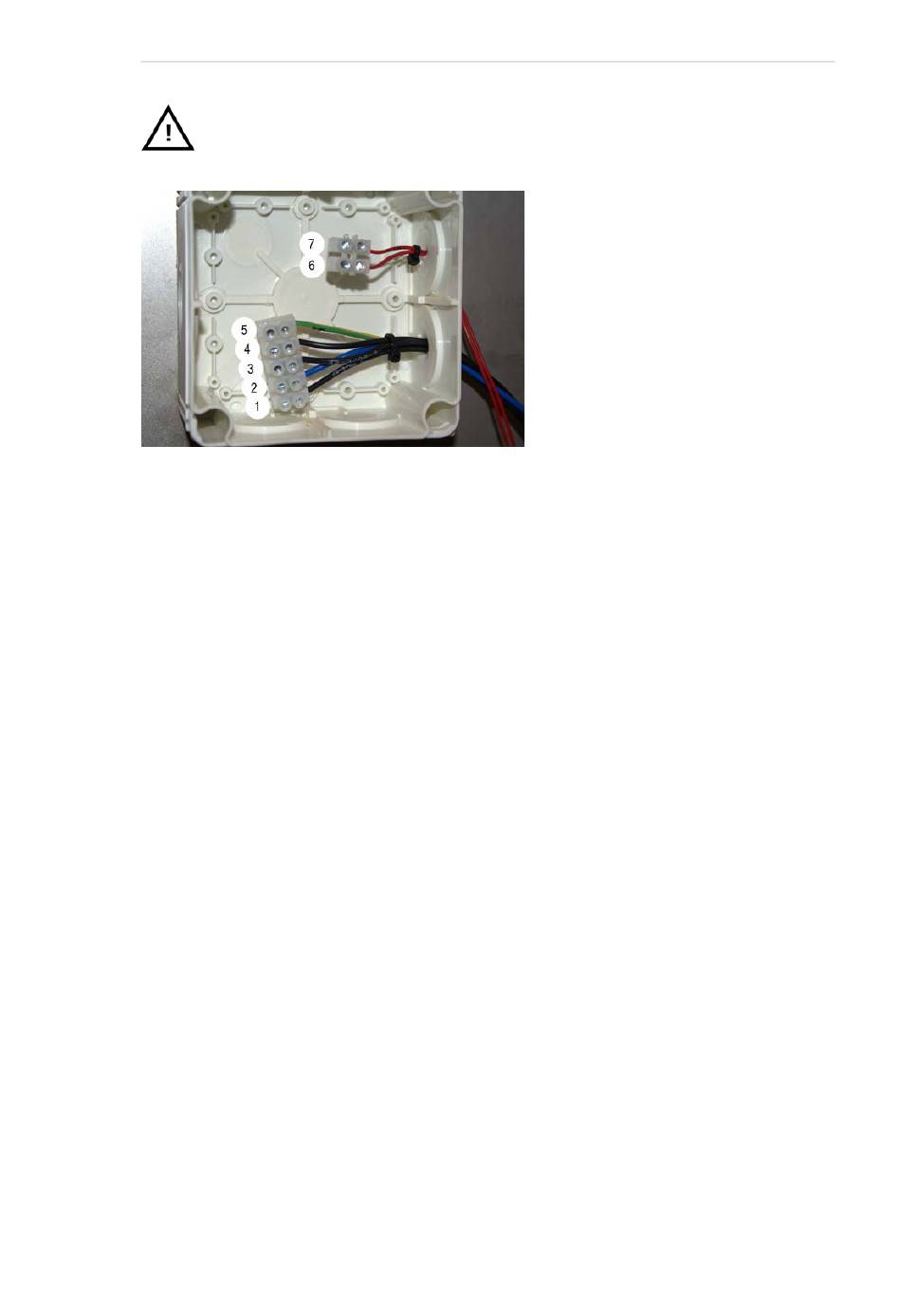

Abbildung 9: Abzweigkasten für Spülmittel und Klarspüler
1. Konstant 230 V WS J 2-1
2. Neutral 230 V WS J 14-3
3. Spülmittelanschluss 230 V WS J 2–3
4. Klarspüleranschluss 230 V WS J 2–4
5. Erdung PE
6. Zentrale Dosiereinrichtung (Waschtank voll) 24 V WS J
12–10
7. Neutral 24 V WS J 16-5
Rev. 2014-12
2.2 Spülmittel / Klarspüler
