7.1 Waschtank
22. Die Abdeckungsbleche wieder anbringen, die Tankgitter einsetzen.
7.1.6
Auswechseln des Korbantriebs
1. Schalten Sie die Stromversorgung ab.
2. Die Maschine abfließen lassen.
3. Nehmen Sie das vordere Abdeckungsblech ab.

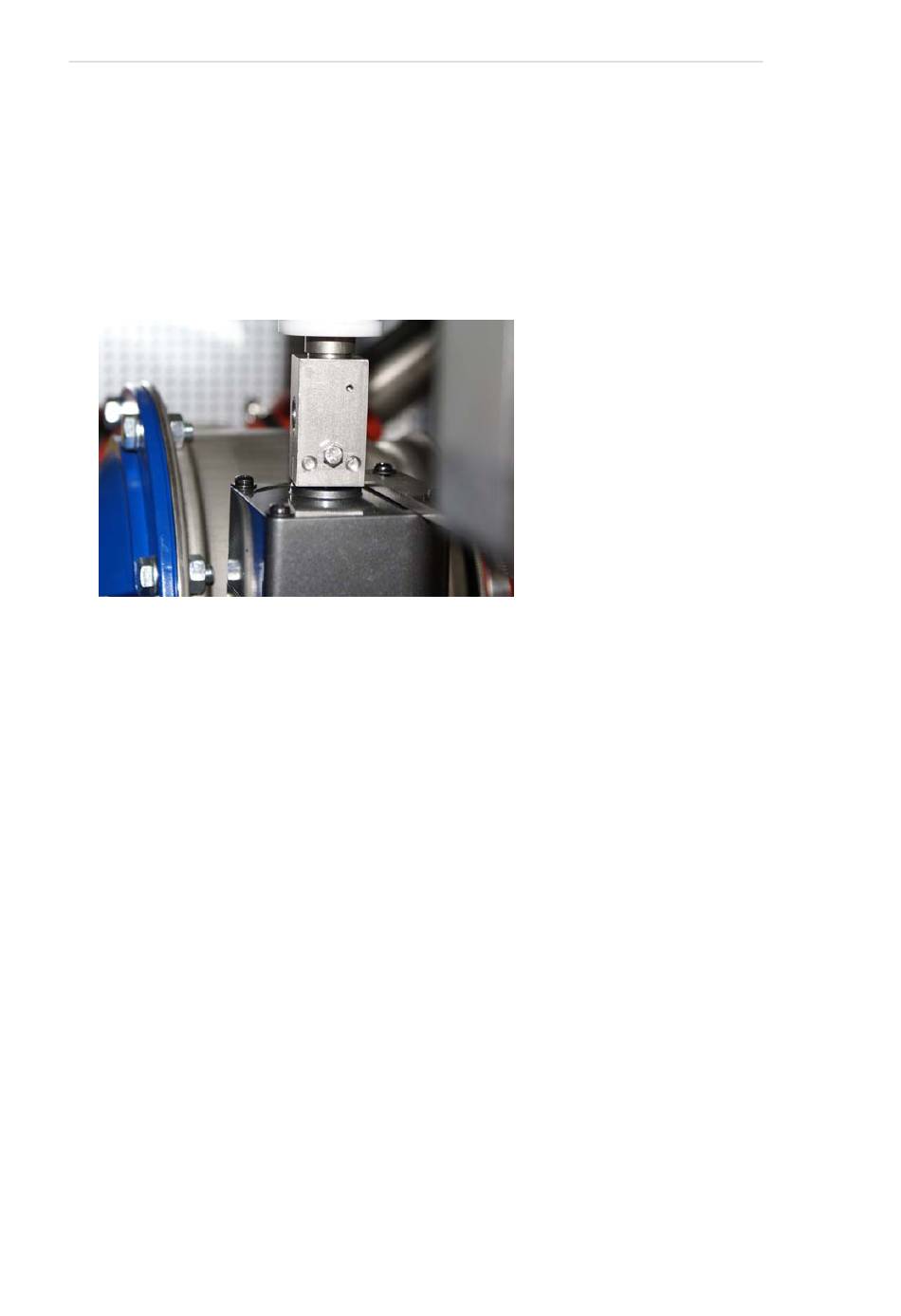

Abbildung 27: Motorkupplung.
4. Trennen Sie den Motor von der Stromversorgung.
5. Haken Sie die Feder vom unbeweglichen Arm aus.
6. Die Kupplung mit einem Schraubenschlüssel oder einer Zange fixieren; drehen Sie nun
das Spülkorbrad gegen den Uhrzeigersinn, bis die Welle vollständig von der Kupplung
abgeschraubt ist.
7. Nehmen Sie den Motor heraus.
8. Lösen Sie die Spannschraube und die Halteschraube von der Kupplung.
9. Überprüfen Sie, dass die Welle an Motor/Getriebe sauber ist (trockene Oberfläche). Montieren
Sie die Kupplung am neuen Motor. Ziehen Sie die Halteschraube an und kontrollieren Sie,
dass sie in der Passfedernut des Schafts einsitzt. Schmieren Sie die Spannschrauben mit
Anti-Seize-Paste (o. ä.). Die Schrauben mit 9 Nm anziehen.
10. Den unbeweglichen Arm am Motor montieren.
11. Stützen Sie den Motor ab, sodass die Gewinde von Kupplung und Welle aufeinandertreffen.
Drehen Sie das Spülkorbrad im Uhrzeigersinn, bis die Welle vollständig an der Kupplung
angeschraubt ist.
12. Haken Sie die Feder für den unbeweglichen Arm ein.
13. Legen Sie die Stromversorgung des Motors an.
48
7 Wartung und Service
Rev. 2014-12
