Einführung
1 1
1.4.3 Blockschaltbild des
Frequenzumrichters

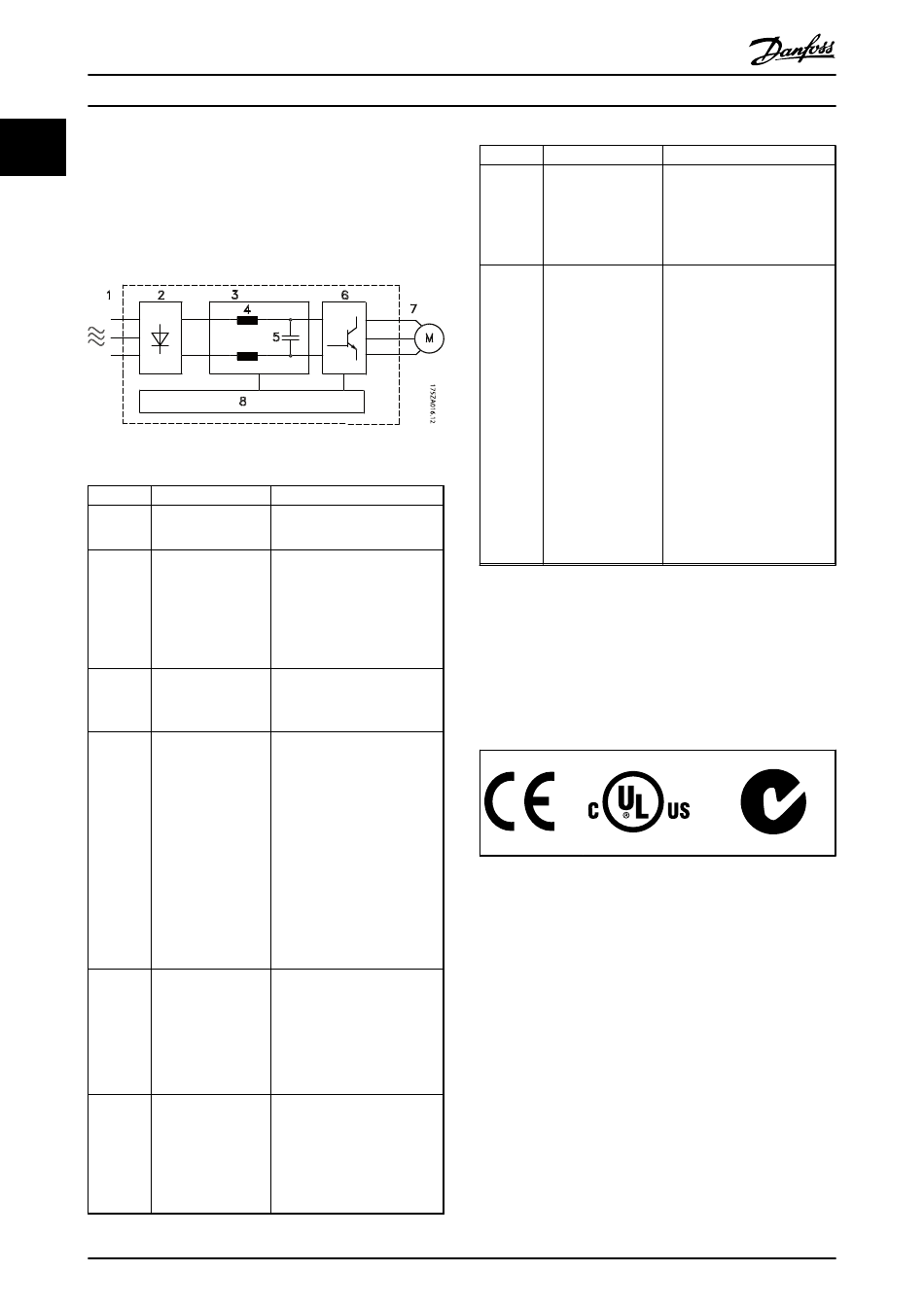

Abbildung 1.3 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters. Ihre jeweiligen
Funktionen beschreibt Tabelle 1.4.
Abbildung 1.3 Blockschaltbild des Frequenzumrichters
Nummer
1 Netzversorgung
2 Gleichrichter
Gleichspannungszwi-
3
schenkreis
Zwischenkreis-
4
drosseln
Gleichspannungs-
5
kondensatoren
6 Wechselrichter
6
Bezeichnung Frequenzumrichterfunktionen
•
3-Phasen-Netzversorgung
zum Frequenzumrichter
•
Die Gleichrichterbrücke
wandelt den eingehenden
Wechselstrom in einen
Gleichstrom zur
Versorgung des Wechsel-
richters um.
•
Der Gleichspannungszwi-
schenkreis führt den
Gleichstrom.
•
Die Zwischenkreisdrosseln
filtern die Zwischenkreisg-
leichspannung.
•
Sie bieten Schutz vor
Netztransienten.
•
Reduzieren Sie den
Effektivstrom
•
Sie heben den Leistungs-
faktor an.
•
Sie reduzieren Oberwellen
am Netzeingang.
•
Die Kondensatoren
speichern die Gleich-
spannung.
•
Sie überbrücken
kurzzeitige Spannungs-
ausfälle oder -einbrüche.
•
Der Wechselrichter erzeugt
aus der Gleichspannung
eine pulsbreitenmodulierte
Wechselspannung für eine
variable Motorregelung an
den Motorklemmen.
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
Produkthandbuch
Nummer
7
8
Tabelle 1.4 Legende zu Abbildung 1.3
1.5 Gehäusetypen und Nennleistungen
Für Gehäusetypen und Nennleistungen der Frequenzum-
richters siehe Kapitel 8.9 Nennleistungen, Gewicht und
Abmessungen.
1.6 Zulassungen und Zertifizierungen
Tabelle 1.5 Zulassungen und Zertifizierungen
Wetere Zulassungen und Zertifizierungen sind erhältlich.
Bitte wenden Sie sich an den örtlichen Danfoss Händler.
Die Frequenzumrichter T7 (525-690 V) sind nicht nach UL-
Anforderungen zertifiziert.
Der Frequenzumrichter erfüllt die Anforderungen der
UL508C bezüglich des thermischen Gedächtnisses. Weitere
Informationen können Sie dem Abschnitt Thermischer
Motorschutz im Projektierungshandbuch entnehmen.
Für eine Übereinstimmung mit dem Europäischen Überein-
kommen über die internationale Beförderung gefährlicher
Güter auf Binnenwasserstraßen (ADN) siehe ADN-konforme
Installation im Projektierungshandbuch.
Bezeichnung Frequenzumrichterfunktionen
•
Anschluss der Motorkabel
zur Versorgung des Motors
mit der geregelten
Motorklemmen
dreiphasigen
Motorspannung
•
Das Steuerteil überwacht
die interne Verarbeitung,
den Motorausgang und
den Motorstrom, um für
einen effizienten Betrieb
und eine effiziente
Regelung zu sorgen
•
Es überwacht die Benutzer-
Steuerteil
schnittstelle sowie die
externen Signale und führt
die resultierenden Befehle
aus
•
Es stellt die Zustandsmel-
dungen und
Kontrollfunktionen bereit
