Elektrische Installation
Befindet sich der Frequenzumrichter im Alarmmodus oder
besteht eine Überspannungssituation, schließt die
mechanische Bremse sofort.
Der Frequenzumrichter ist keine Sicherheitsvorrichtung. Es
obliegt dem Systemplaner Sicherheitsvorrichtungen gemäß
entsprechender nationaler Kran-/Hebevorschriften zu
integrieren.
4 4
L1 L2
U V
Motor

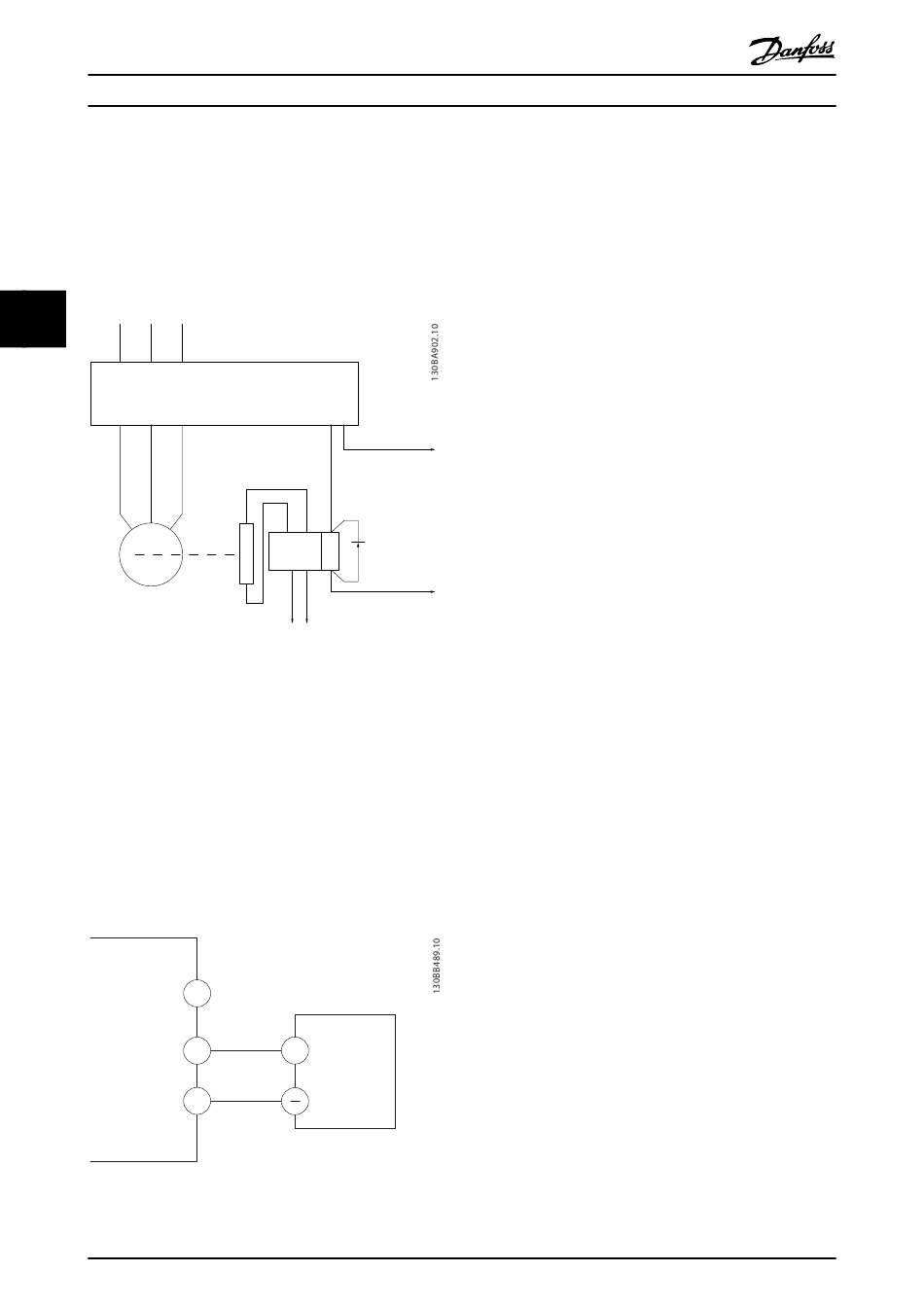

Abbildung 4.11 Anschluss der mechanische Bremse an den
Frequenzumrichter
4.8.7 RS485 serielle Schnittstelle
Schließen Sie serielle RS485-Schnittstellenkabel an die
Klemmen (+)68 und (-)69 an.
•
Wir empfehlen die Verwendung eines
abgeschirmten seriellen Schnittstellenkabels.
•
Siehe Kapitel 4.3 Erdung zur vorschriftsgemäßen
Erdung
Abbildung 4.12 Schaltbild für serielle Schnittstelle
20
Produkthandbuch
L3
Drive
Output
relay
W
02 01
Mechanical
Brake
Output
A1
Contactor
Input
Shaft A2
Brake Power Circuit
380Vac
61
68 +
RS-485
69
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
Programmieren Sie zur grundlegenden Einrichtung der
seriellen Schnittstelle die folgenden Parameter:
1. Den Protokolltyp in 8-30 FC-Protokoll.
2. Die Adresse des Frequenzumrichters in
8-31 Adresse.
3. Die Baudrate in 8-32 Baudrate.
•
Zwei Kommunikationsprotokolle sind direkt im
Frequenzumrichter hinterlegt.
•
Funktionen können Sie extern über die Protokoll-
software und die RS485-Verbindung oder in
Parametergruppe 8-** Optionen/Schnittstellen
programmieren.
Command Circuit
220Vac
•
Durch Auswahl eines bestimmten Kommunikati-
onsprotokolls werden verschiedene
Standardparametereinstellung passend zu den
Spezifikationen dieses Protokolls geändert und
Frewheeling
diode
einige zusätzliche protokollspezifische Parameter
zur Verfügung gestellt.
•
Zur Bereitstellung zusätzlicher Kommunikations-
protokolle sind Optionskarten zum Einbau in den
Frequenzumrichter erhältlich. Die Installations-
und Betriebsanleitungen entnehmen Sie der
Dokumentation der jeweiligen Optionskarte.
Danfoss FC
Modbus RTU
