Diagnose und Fehlersuche un...
7.3 Warnungs- und Alarmtypen
Warnungen
Der Frequenzumrichter gibt eine Warnung aus, wenn ein
Alarmzustand bevorsteht oder ein abnormer Betriebs-
zustand vorliegt, der zur Ausgabe eines Alarms durch den
Frequenzumrichter führen kann. Eine Warnung wird
automatisch quittiert, wenn Sie die abnorme Bedingung
beseitigen.
Alarme
Abschaltung
Das Display zeigt einen Alarm, wenn der Frequenzum-
richter abgeschaltet hat, d. h. der Frequenzumrichter
unterbricht seinen Betrieb, um Schäden an sich selbst oder
am System zu verhindern. Der Motor läuft bis zum
Stillstand aus. Die Steuerung des Frequenzumrichters ist
weiter funktionsfähig und überwacht den Zustand des
Frequenzumrichters. Nach Behebung des Fehlerzustands
können Sie die Alarmmeldung des Frequenzumrichters
quittieren. Er ist danach wieder betriebsbereit.
Zurücksetzen des Frequenzumrichters nach einer
Abschaltung/Abschaltblockierung
Es gibt 4 Möglichkeiten, eine Abschaltung zu quittieren:
Drücken Sie [Reset] am LCP.
Über einen Digitaleingang mit der Funktion
„Reset".
Über serielle Schnittstelle
Automatisches Quittieren
Abschaltblockierung
Eingangsleistung ist getaktet. Der Motor läuft bis zum
Stillstand aus. Der Frequenzumrichter überwacht weiterhin
seinen Zustand. Entfernen Sie die Eingangsspannung zum
Frequenzumrichter und beheben Sie die Ursache des
Fehlers. Quittieren Sie dann den Fehler im Frequenzum-
richter.
Anzeige von Warn- und Alarmmeldungen
Das LCP zeigt eine Warnung zusammen mit der
Nummer der Warnung.
Ein Alarm blinkt zusammen mit der Nummer des
Alarms auf dem Display.
Status
0.0Hz
Earth Fault [A14]
Auto Remote Trip

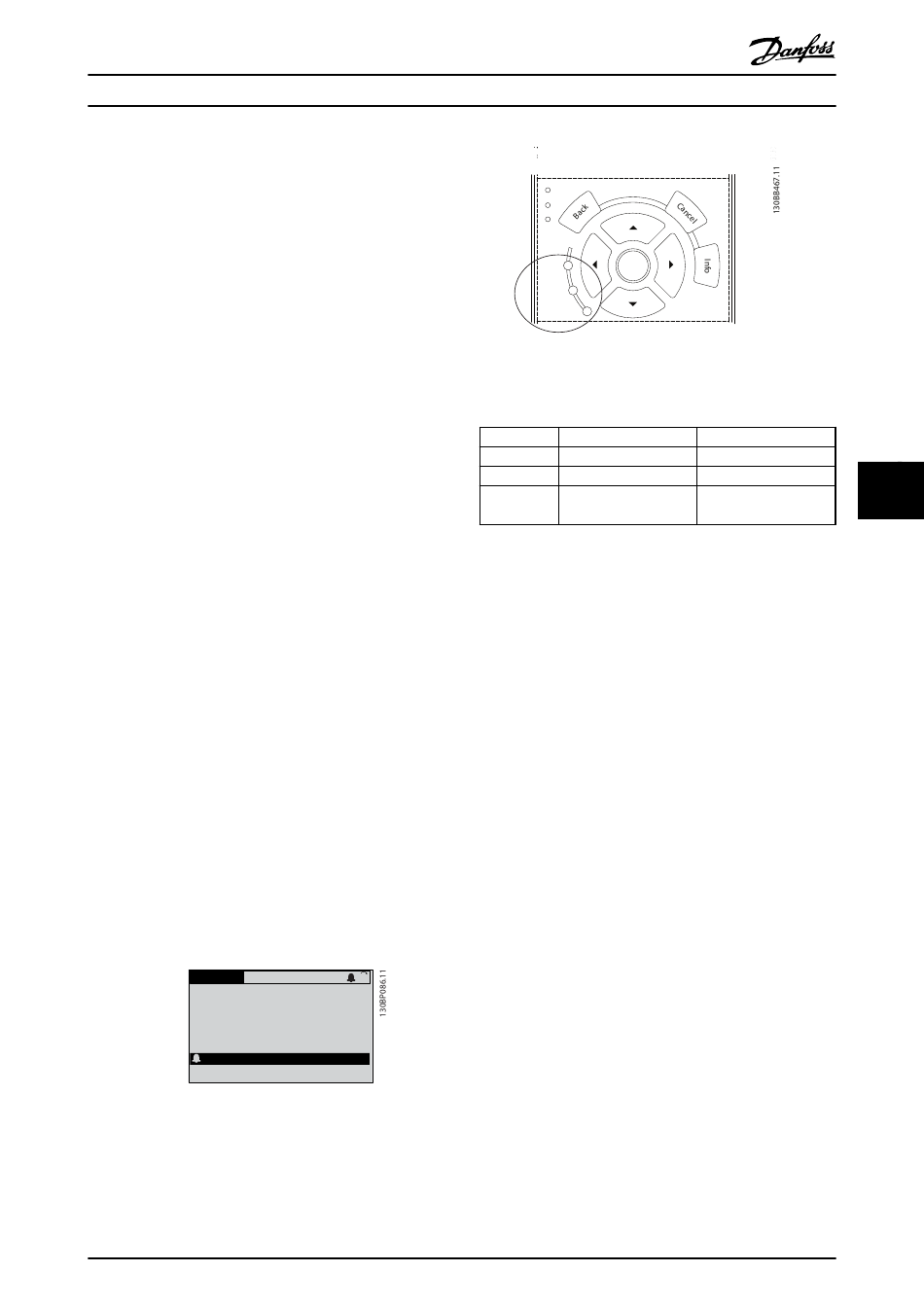

Abbildung 7.2 Anzeigebeispiel von Alarmen
Neben Text und Alarmcode im LCP des Frequenzum-
richters zeigen drei Kontroll-LED den Zustand des Geräts.
MG33AN03
Produkthandbuch
1(1)
0.000kW
0.00A
0.0Hz
0
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
On
OK
Warn.
Alarm
Abbildung 7.3 Kontrollanzeigen zur Anzeige des Zustands
Warnung LED
Warnung
On
Alarm
Off
Abschaltblo-
On
ckierung
Tabelle 7.5 Erklärungen der Kontrollanzeigen zur Anzeige
des Zustands
7.4 Liste der Warnungen und
Alarmmeldungen
Die nachstehenden Warn-/Alarminformationen beschreiben
den Warn-/Alarmzustand, geben die wahrscheinliche
Ursache des Zustands sowie Einzelheiten zur Abhilfe und
zu den entsprechenden Verfahren zur Fehlersuche und -
behebung an.
WARNUNG 1, 10 Volt niedrig
Die Spannung von Klemme 50 an der Steuerkarte ist unter
10 Volt.
Die 10-Volt-Versorgung ist überlastet. Verringern Sie die
Last an Klemme 50. Max. 15 mA oder min. 590 Ω.
Ein Kurzschluss in einem angeschlossenen Potenziometer
oder eine falsche Verkabelung des Potenziometers können
diesen Zustand verursachen.
Fehlersuche und -behebung
Entfernen Sie das Kabel an Klemme 50. Wenn der
Frequenzumrichter die Warnung nicht mehr
anzeigt, liegt ein Problem mit der Verkabelung
vor. Zeigt er die Warnung weiterhin an, tauschen
Sie die Steuerkarte aus.
WARNUNG/ALARM 2, Signalfehler
Der Frequenzumrichter zeigt diese Warnung oder diesen
Alarm nur an, wenn Sie dies in 6-01 Signalausfall Funktion
programmiert haben. Das Signal an einem der
Analogeingänge liegt unter 50 % des Mindestwerts, der für
diesen Eingang programmiert ist. Dieser Zustand kann
durch ein gebrochenes Kabel oder ein defektes Gerät, das
das Signal sendet, verursacht werden.
2
Alarm LED
Off
AN (blinkt)
7
AN (blinkt)
41
7
