Anwendungsbeispiele
Tabelle 6.13 Verwendung von SLC zur Einstellung eines Relais

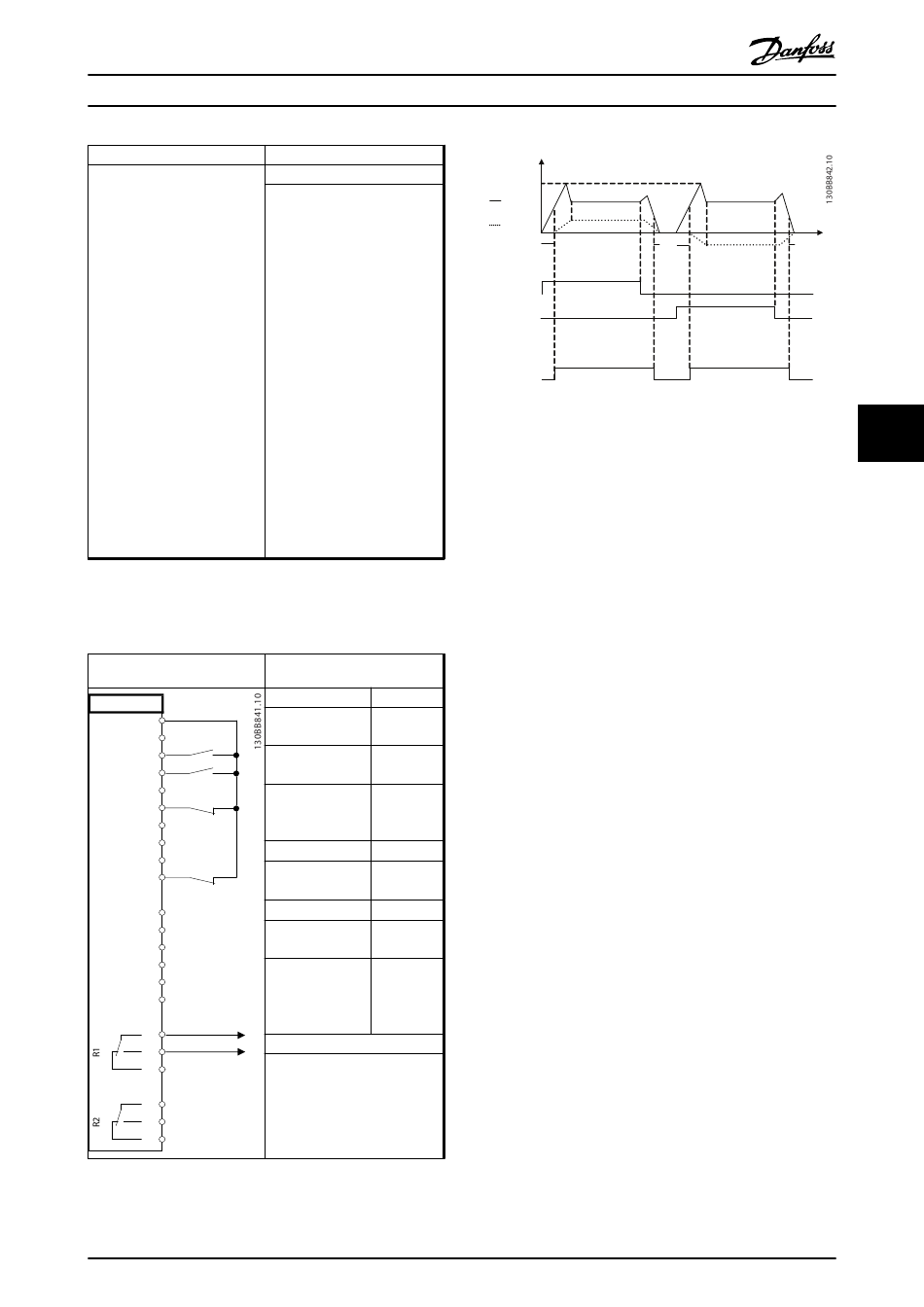

6.1.8 Mechanische Bremssteuerung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tabelle 6.14 Mechanische Bremssteuerung
MG33AN03
Produkthandbuch
Parameter
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn der Grenzwert der
Drehgeberüberwachung
überschritten wird, gibt der
Frequenzumrichter Warnung 90
aus. Der SLC überwacht
Warnung 90, und wenn
Warnung 90 WAHR wird, löst
dies Relais 1 aus.
Externe Geräte können dann
anzeigen, dass ggf. eine
Wartung erforderlich ist. Wenn
der Istwertfehler innerhalb von
5 s wieder unter diese Grenze
fällt, läuft der Frequenzum-
richter weiter, und die Warnung
wird ausgeblendet. Relais 1
bleibt hingegen ausgelöst, bis
Sie [Reset] auf dem LCP
drücken.
Parameter
Funktion Einstellung
5-40 Relaisfunktion [32] Mech.
Bremse
5-10 Klemme 18 [8] Start*
Digitaleingang
5-11 Klemme 19 [11] Start +
Digitaleingang Reversie-
rung
1-71 Startverzög. 0,2
1-72 Startfunktion plus
[5] VVC /
FLUX Re.
1-76 Startstrom I
m,n
2-20 Bremse öffnen Anw.-
bei Motorstrom abhängig
2-21 Bremse Hälfte des
schliessen bei Nennschlup
Motordrehzahl fs des
Motors
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
1-76
Current
Speed
1-71
2-21
Start (18)
Start
reversing (19)
Relay output
Open
Closed
Abbildung 6.4 Mechanische Bremssteuerung
Time
1-71
2-21
