Anwendungsbeispiele
6.1.3 Start/Stopp
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
32
D IN
D IN 33
D IN
37
6 6
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39

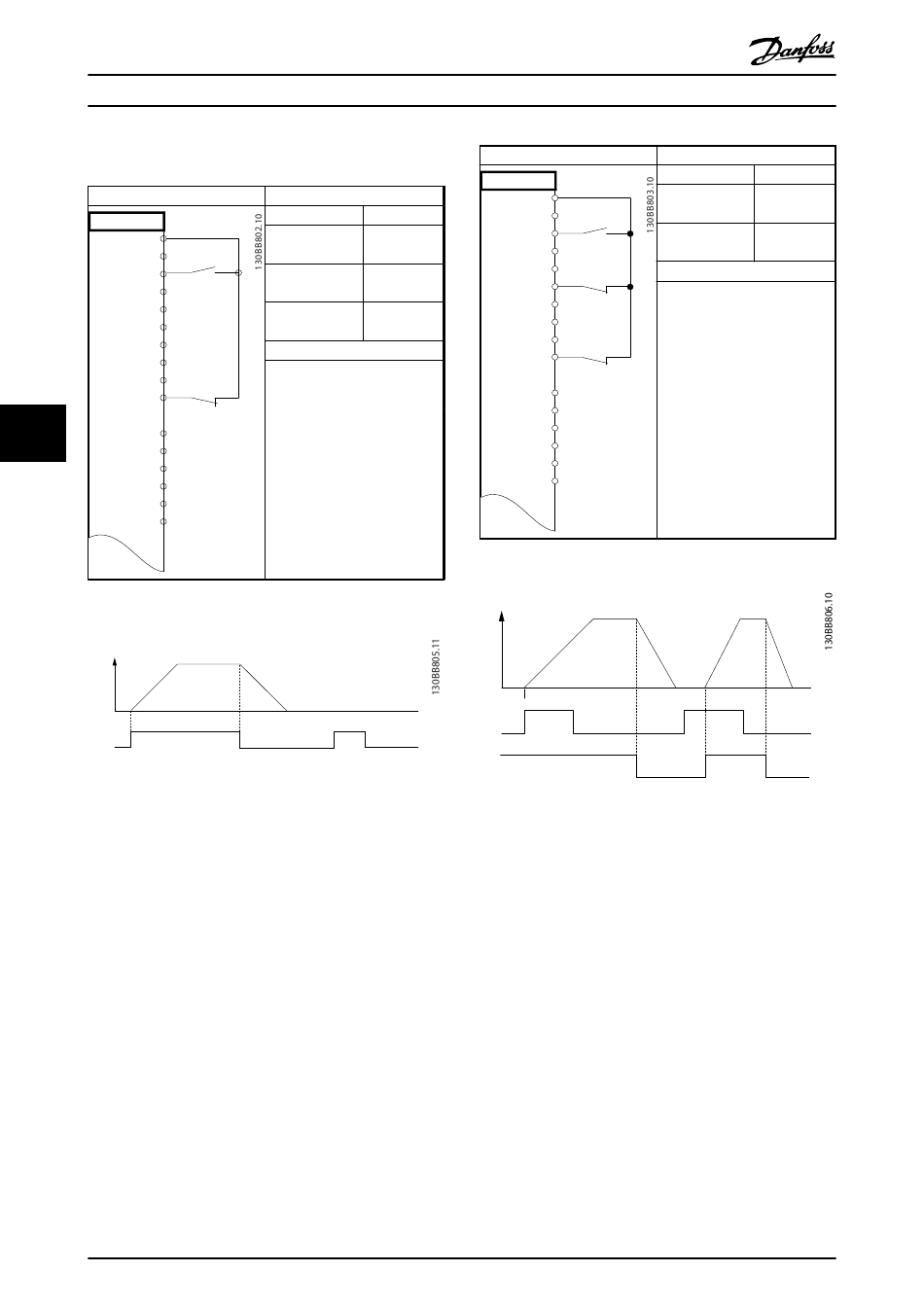

Tabelle 6.7 Option Start-/Stopp-Befehl mit sicherem Stopp
Speed
Start (18)
Abbildung 6.2 Start-/Stopp-Befehl mit sicherem Stopp
34
Produkthandbuch
Parameter
Funktion Einstellung
5-10 Klemme 18 [8] Start*
Digitaleingang
5-12 Klemme 27 [0] Ohne
Digitaleingang Funktion
5-19 Klemme 37 [1] S.Stopp/
Sicherer Stopp Alarm
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn 5-12 Klemme 27 Digital-
eingang auf [0] Ohne Funktion
programmiert ist, wird keine
Drahtbrücke zu Klemme 27
benötigt.
DIN 37 ist eine Option.
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
32
D IN
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.8 Puls-Start/Stopp
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 6.3 Puls-Start/Stopp invers
Parameter
Funktion Einstellung
5-10 Klemme 18 [9] Puls-Start
Digitaleingang
5-12 Klemme 27 [6] Stopp
Digitaleingang (invers)
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn 5-12 Klemme 27 Digital-
eingang auf [0] Ohne Funktion
programmiert ist, wird keine
Drahtbrücke zu Klemme 27
benötigt.
DIN 37 ist eine Option.
