Elektrische Installation
4.8.1 Steuerklemmentypen

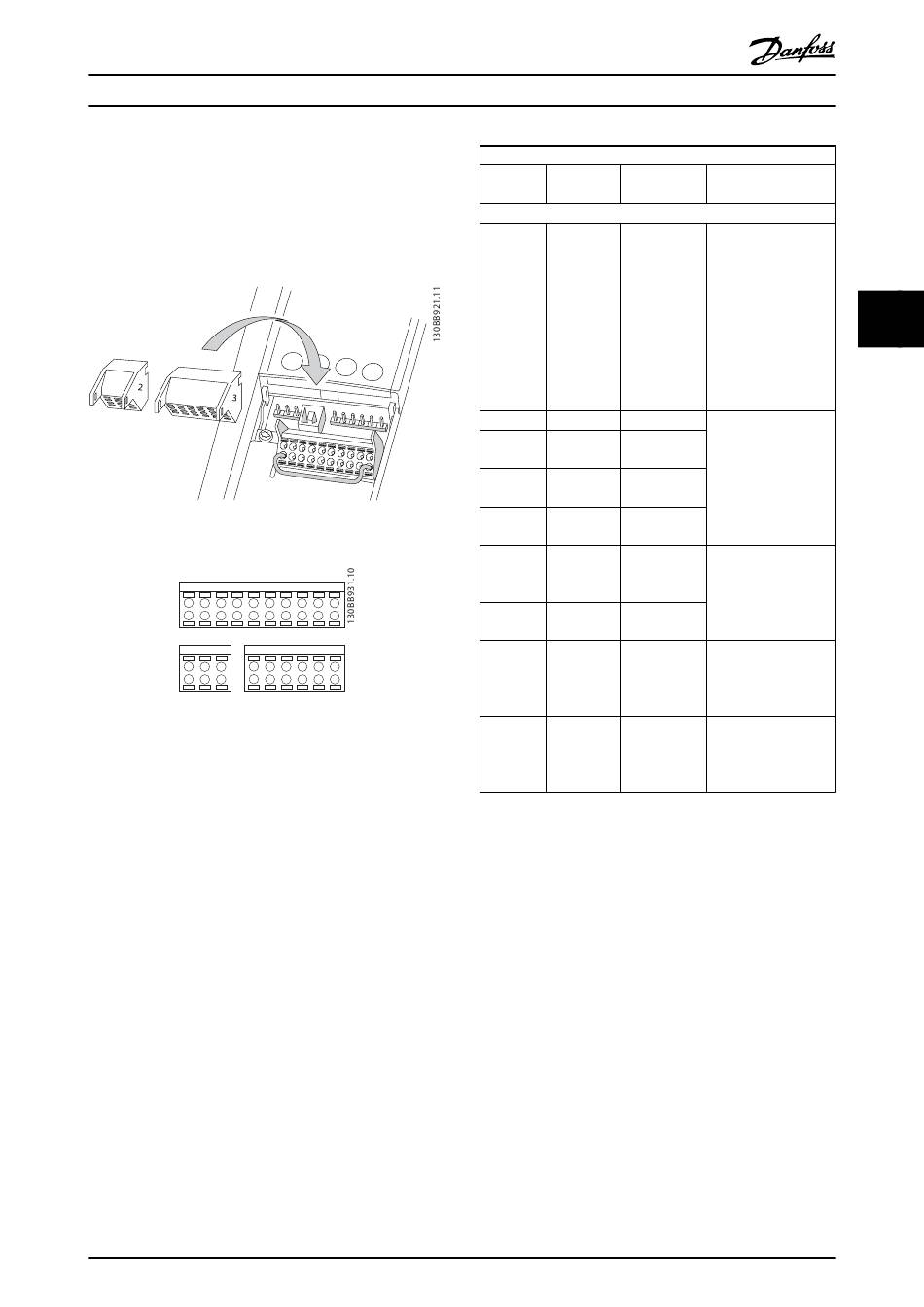

In Abbildung 4.7 und Abbildung 4.8 sind die entfernbaren
Frequenzumrichteranschlüsse zu sehen. Tabelle 4.3 und
Tabelle 4.5 fassen Klemmenfunktionen und Werkseinstel-
lungen zusammen.
Abbildung 4.7 Lage der Steuerklemmen
1
12 13 18 19 27 29 32 33 20 37
2 3
61 68 69 39 42 50 53 54 55
Abbildung 4.8 Klemmennummern
•
Anschluss 1 stellt vier programmierbare Digita-
leingangsklemmen, zwei zusätzliche digitale
Klemmen, die entweder als Eingang oder
Ausgang programmiert werden können, eine 24 V
DC-Klemmen-Versorgungsspannung und einen
Bezugspotenzialausgang für eine optionale, vom
Kunden bereitgestellte 24 V DC-Spannung bereit.
FC 302 und FC 301 (optional im Gehäuse A1)
verfügen außerdem über einen Digitaleingang für
die STO-Funktion (Safe Torque Off/Sicher
abgeschaltetes Moment).
•
Anschluss 2, Klemmen (+)68 und (-)69, sind für
eine serielle RS485-Schnittstellenverbindung
bestimmt
•
Anschluss 3 stellt zwei Analogeingänge, einen
Analogausgang, 10-V DC-Versorgungsspannung
und Bezugspotenzialanschlüsse für die Ein- und
Ausgänge bereit
•
Anschluss 4 ist ein USB-Anschluss zur
Verwendung mit der MCT 10
Konfigurationssoftware
MG33AN03
Produkthandbuch
Klemme
12, 13
4
1
Tabelle 4.3 Klemmenbeschreibung Digitaleingänge/-ausgänge
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
Klemmenbeschreibung
Werksein-
Parameter stellung
Digitaleingänge/-ausgänge
- +24 V DC
18 5-10 [8] Start
19 5-11 [10]
Reversierung
32 5-14 [0] Ohne
Funktion
33 5-15 [0] Ohne
Funktion
27 5-12 [2]
Motorfreilauf
(inv.)
29 5-13 [14] Festdrz.
(JOG)
20 -
37 - Sicher
abgeschaltetes
Moment (STO)
Beschreibung
24-V-DC-Versorgungs-
spannung für
Digitaleingänge und
externe Messwandler.
Der maximale 4
Ausgangsstrom
beträgt insgesamt 200
mA (130 mA für FC
301) bei allen 24-V-
Lasten.
Digitaleingänge.
Für Digitaleingang
oder -ausgang.
Werkseinstellung ist
Eingang.
„Common" für Digita-
leingänge und 0-V-
Potenzial für 24-V-
Stromversorgung.
Sicherer Eingang.
Dient zur sicheren
Abschaltung des
Motormoments.
