Danfoss VLT FC 301 Produkthandbuch Seite 38

Anwendungsbeispiele

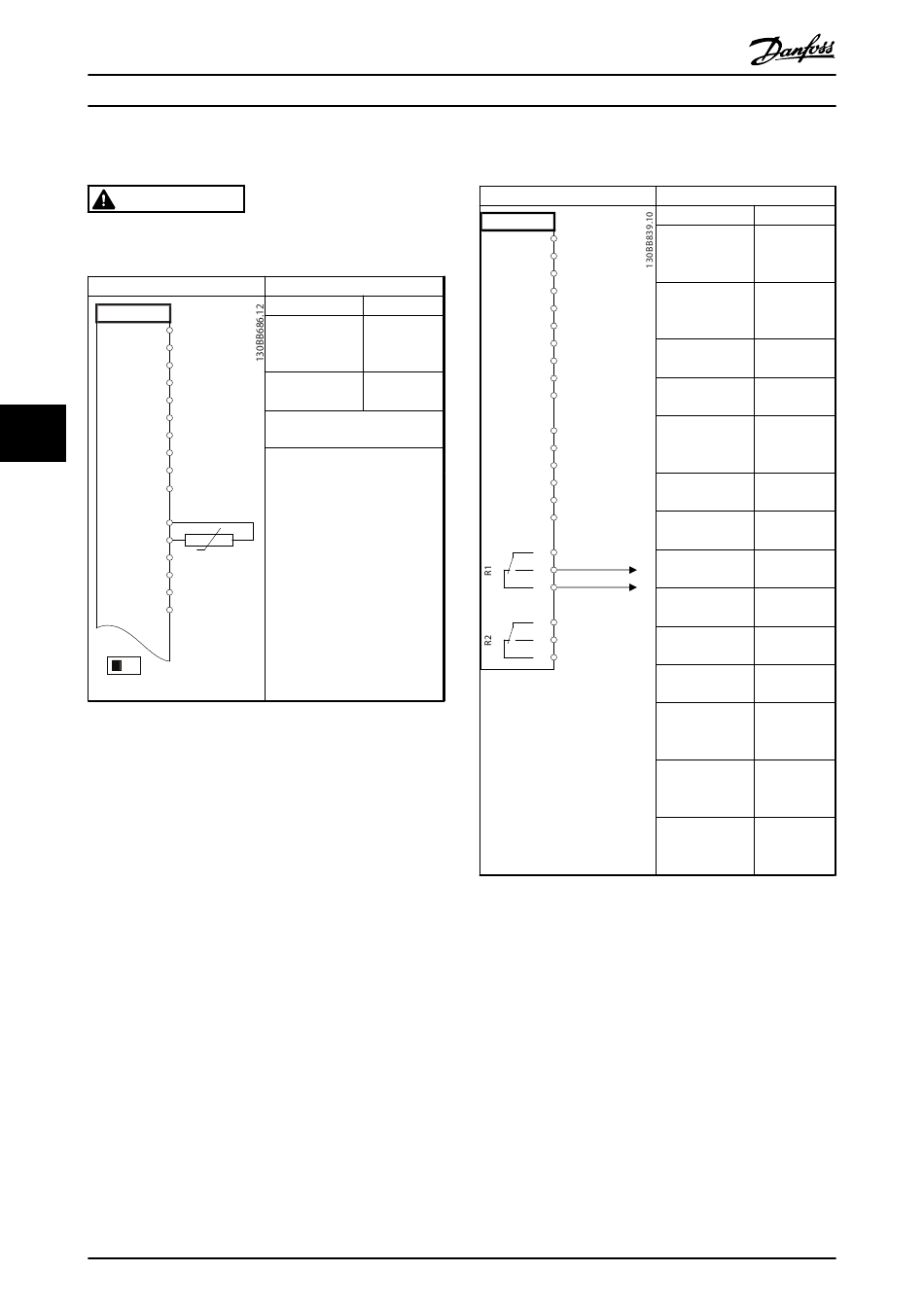

6.1.6 Motorthermistor
VORSICHT
Verwenden Sie Thermistoren, die verstärkt oder zweifach
isoliert sind, um die PELV-Anforderungen zu erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
6 6
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 6.12 Motorthermistor
36
Produkthandbuch
Parameter
Funktion Einstellung
1-90 Thermischer [2]
Motorschutz Thermistor-
Abschalt.
1-93 Thermistor- [1] Analog-
anschluss eingang 53
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Sie nur eine Warnung
wünschen, sollten Sie
1-90 Thermischer Motorschutz
auf [1] Thermistor Warnung
programmieren.
DIN 37 ist eine Option.
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
6.1.7 SLC
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
20
COM
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Parameter
Funktion Einstellung
4-30 Drehgeberü- [1] Warnung
berwachung
Funktion
4-31 Drehgeber 100 UPM
max. Fehlab-
weichung
4-32 Drehgeber 5 s
Timeout-Zeit
7-00 Drehgeber- [2] MCB 102
rückführung
17-11 Inkrementa 1024*
l Auflösung
[Pulse/U]
13-00 Smart [1] On
Logic Controller
13-01 SL- [19] Warnung
Controller Start
13-02 SL- [44] [Reset]-
Controller Stopp Taste
13-10 Vergleicher [21] Nr. der
-Operand Warnung
13-11 Vergleicher [1] ≈*
-Funktion
13-12 Vergleicher 90
-Wert
13-51 SL- [22]
Controller Vergleicher 0
Ereignis
13-52 SL- [32] Digital-
Controller Aktion ausgang A-
AUS
5-40 Relais- [80] SL-
funktion Digitalaus-
gang A
MG33AN03
