Mechanische Installation
3.3 Montage
HINWEIS
Eine unsachgemäße Montage kann zu Überhitzung und
einer reduzierten Leistung führen.
Kühlung
•
Sehen Sie über und unter dem Frequenzum-
richter zur Luftzirkulation einen ausreichenden
Abstand vor. Siehe Abbildung 3.2 für die
notwendigen Abstände.

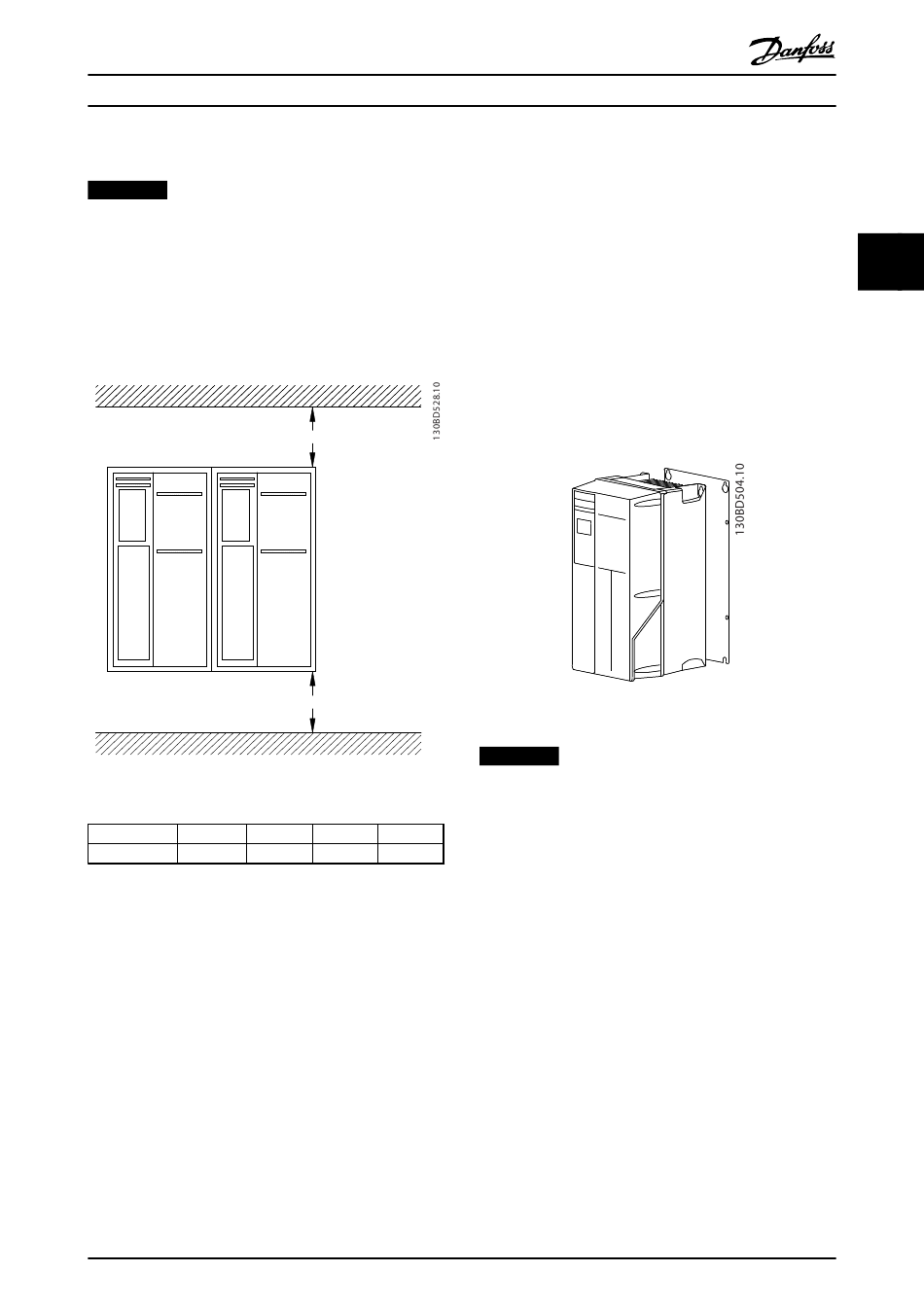

Abbildung 3.2 Abstand zur Kühlluftzirkulation oben und unten
Gehäuse A1-A5
a [mm] 100
Tabelle 3.2 Mindestabstände für eine ausreichende
Luftzirkulation
Heben
•
Prüfen Sie das Gewicht des Frequenzumrichters,
um ein sicheres Heben zu gewährleisten, siehe
Kapitel 8.9 Nennleistungen, Gewicht und
Abmessungen.
•
Vergewissern Sie sich, dass die Hebevorrichtung
für die Aufgabe geeignet ist.
•
Planen Sie ggf. zum Transportieren des Geräts ein
Hebezeug, einen Kran oder einen Gabelstapler
mit der entsprechenden Tragfähigkeit ein.
•
Verwenden Sie zum Heben die Transportösen am
Frequenzumrichter (sofern vorhanden).
MG33AN03
Produkthandbuch
a
a
B1-B4 C1, C3 C2, C4
200 200 225
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
Montage
1. Achten Sie darauf, dass der Montageort stabil
genug ist, um das Gewicht des Geräts zu tragen.
Sie können die Frequenzumrichter Seite an Seite
montieren.
2. Stellen Sie die Frequenzumrichter so nah wie
möglich am Motor auf. Halten Sie die Motorkabel
so kurz wie möglich.
3. Montieren Sie das Gerät vertikal auf einer ebenen,
stabilen Oberfläche oder an der optionalen
Rückwand.
4. Verwenden Sie die vorgesehenen Montageöff-
nungen am Frequenzumrichter zur
Wandmontage, sofern vorhanden.
Montage mit Rückwand und Montagerahmen
Abbildung 3.3 Ordnungsgemäße Montage mit Rückwand
HINWEIS
Bei Montage an einem Montagerahmen benötigen Sie
die optionale Rückwand.
