Elektrische Installation
4.5 Zugang
•
Entfernen Sie die Frontabdeckung mit einem
Schraubendreher (siehe Abbildung 4.3) oder durch
Lösen der Befestigungsschrauben (siehe
Abbildung 4.4).

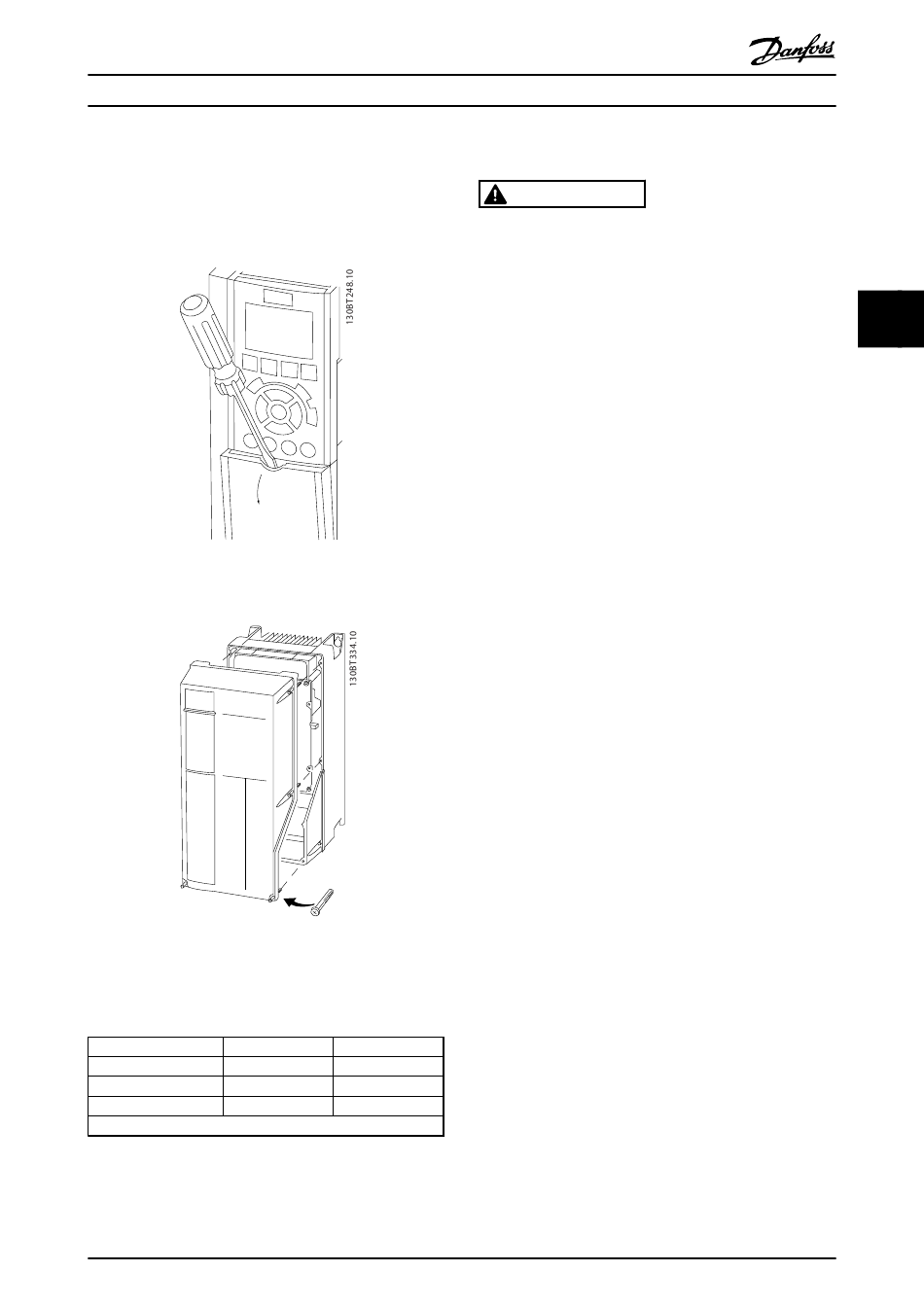

Abbildung 4.3 Zugang zu den Anschlüssen bei Gehäusen mit
Schutzart IP20 und IP21
Abbildung 4.4 Zugang zu den Anschlüssen bei Gehäusen mit
Schutzart IP55 und IP66
Siehe Tabelle 4.2 vor Befestigung der Abdeckungen.
Gehäuse
A4/A5
B1/B2
C1/C2
Bei A1/A2/A3/B3/B4/C3/C4 sind keine Schrauben anzuziehen.
Tabelle 4.2 Anzugsdrehmoment für Abdeckungen [Nm]
MG33AN03
Produkthandbuch
IP55 IP66
2 2
2,2 2,2
2,2 2,2
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
4.6 Motoranschluss
WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind.
Gemeinsame Verlegung von Motorkabeln oder die
Nichtverwendung abgeschirmter Kabel kann schwere
Personenschäden oder sogar tödliche Verletzungen zur
Folge haben.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften. Maximale
Drahtgrößen siehe Kapitel 8.1 Elektrische Daten.
•
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
•
Kabeleinführungen für Motorkabel oder Zugangs-
deckel sind am Unterteil von Frequenzumrichtern
mit Schutzart IP21 (NEMA1/12) oder höher
vorgesehen.
•
Schließen Sie kein Anlass- oder Polwechselgerät
(z. B. Dahlander-Motor oder Schleifring-
Asynchronmotor) zwischen Frequenzumrichter
und Motor an.
Verfahrensweise
1. Entfernen Sie ein Stück der Kabelisolierung.
2. Positionieren Sie das abisolierte Kabel unter der
Kabelschelle zur Herstellung der mechanischen
Fixierung und des elektrischen Kontakts zwischen
Kabelschirm und Erdung.
3. Schließen Sie das Erdungskabel an die nächstge-
legene Klemme gemäß Erdungsanweisungen in
Kapitel 4.3 Erdung an, siehe Abbildung 4.5.
4. Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an, siehe
Abbildung 4.5.
5. Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in Kapitel 8.8 Anzugsdrehmomente für
Anschlüsse an.
