Elektrische Installation
4 4

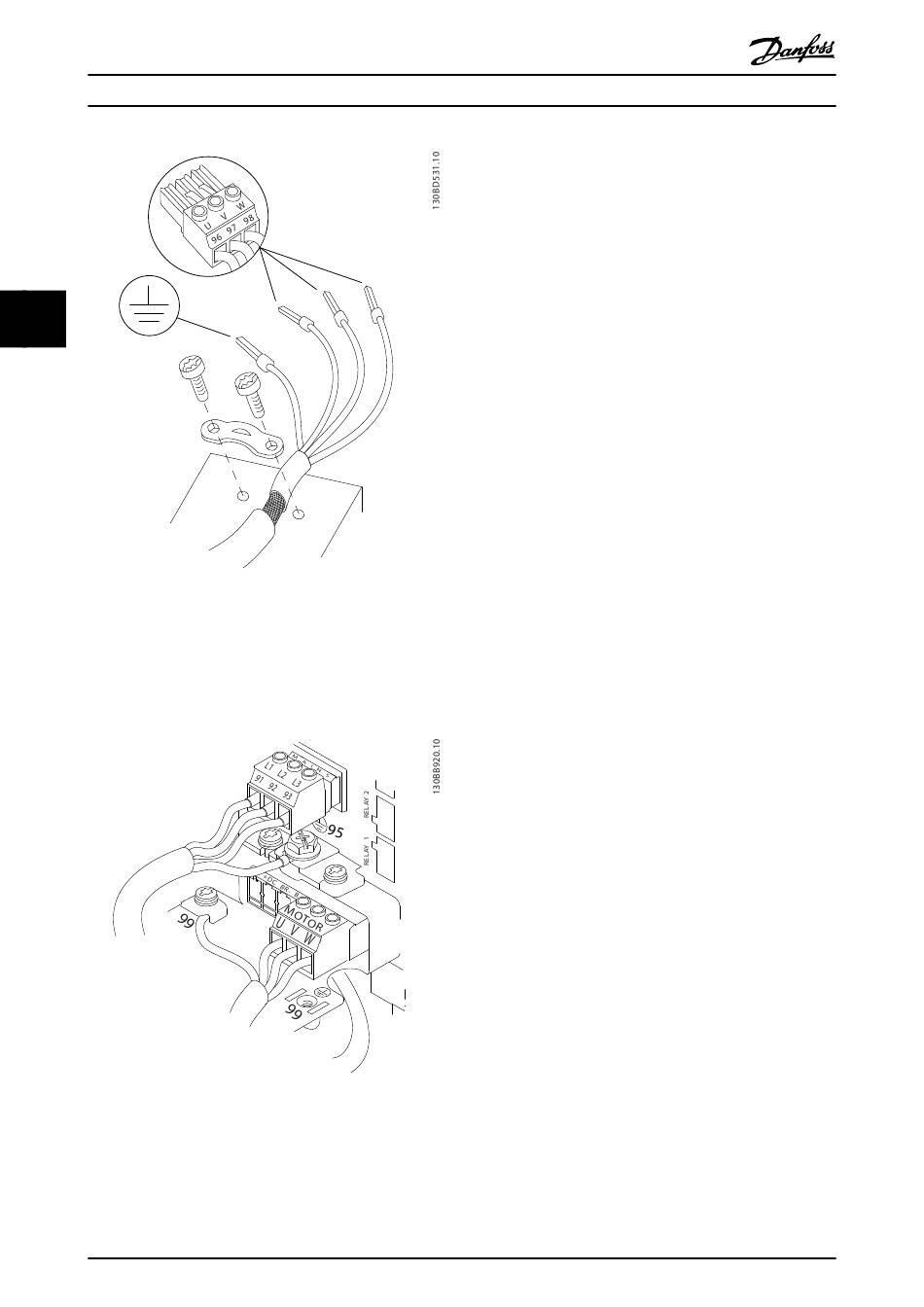

Abbildung 4.5 Motoranschluss
Abbildung 4.6 zeigt vereinfachte Anschlussbilder für Netz,
Motor und Erdung eines Frequenzumrichters. Die
jeweiligen Konfigurationen ändern sich je nach
Gerätetypen und optionaler Ausrüstung.
Abbildung 4.6 Beispiel für Motor-, Netz- und
Erdungsanschluss
16
Produkthandbuch
- LC -
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
4.7 Netzanschluss
•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximale Drahtgrößen siehe Kapitel 8.1 Elektrische
Daten.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
Verfahrensweise
1. Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 4.6).
2. Je nach Konfiguration der Geräte wird die
Eingangsleistung an die Netzeingangsklemmen
oder den Netztrennschalter angeschlossen.
3. Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
4. Bei einer isolierten Netzstromquelle (IT-Netz oder
potenzialfreie Dreieckschaltung) oder TT/TN-S-
Netzen mit einem geerdeten Zweig (geerdete
Dreieckschaltung) stellen Sie sicher, dass
14-50 EMV-Filter auf der Position OFF steht, um
Schäden am Zwischenkreis zu vermeiden und die
Erdkapazität gemäß IEC 61800-3 zu verringern.
4.8 Steuerleitungen
•
Trennen Sie Steuerleitungen von Hochspannungs-
bauteilen des Frequenzumrichters.
•
Ist der Frequenzumrichter an einen Thermistor
zur PELV-Isolierung angeschlossen, müssen
optionale Thermistorsteuerkabel zur Beibehaltung
des PELV-Schutzgrads verstärkt/zweifach isoliert
sein. Wir empfehlen eine 24-V-DC-Versorgung.
