Inbetriebnahme
5.3 Funktion LCP-Bedieneinheit
5.3.1 LCP-Bedieneinheit
Die LCP-Bedieneinheit ist die Displayeinheit mit
integriertem Tastenfeld an der Vorderseite des Frequen-
zumrichters.
Die LCP-Bedieneinheit verfügt über verschiedene
Funktionen:
•
Start, Stopp und Regelung der Drehzahl bei
5 5
Hand-Steuerung
•
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen
•
Programmierung von Funktionen des Frequen-
zumrichters
•
Quittieren Sie den Frequenzumrichter nach einem
Fehler manuell, wenn automatisches Quittieren
inaktiv ist.
Als Option ist ebenfalls ein numerisches LCP (LCP 101)
erhältlich. Das LCP 101 funktioniert ähnlich zum grafischen
LCP. Angaben zur Bedienung des LCP 101 finden Sie im
Programmierungshandbuch.
HINWEIS
Zu Inbetriebnahme über den PC installieren Sie MCT 10
Konfigurationssoftware. Die Software ist als Download
erhältlich über www.danfoss.com/BusinessAreas/DrivesSo-
lutions/Softwaredownload (Basisversion) oder zur
Bestellung (erweiterte Version, Bestellnr. 130B1000).
5.3.2 Aufbau des LCP
Das LCP ist in vier Funktionsbereiche unterteilt (siehe
Abbildung 5.1).
A. Displaybereich
B. Menütasten am Display
C. Navigationstasten und Anzeigeleuchten (LED)
D. Funktionen der Bedientasten
24
Produkthandbuch
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
1
Status
7.83 A
799 RPM
2 0.000
A
53.2 %
4
Auto Remote Ramping
6
Quick
Status
B
Menu
7
10 C
On
OK
15
Warn.
16
Alarm
17
Hand
D
Off
on
18 19

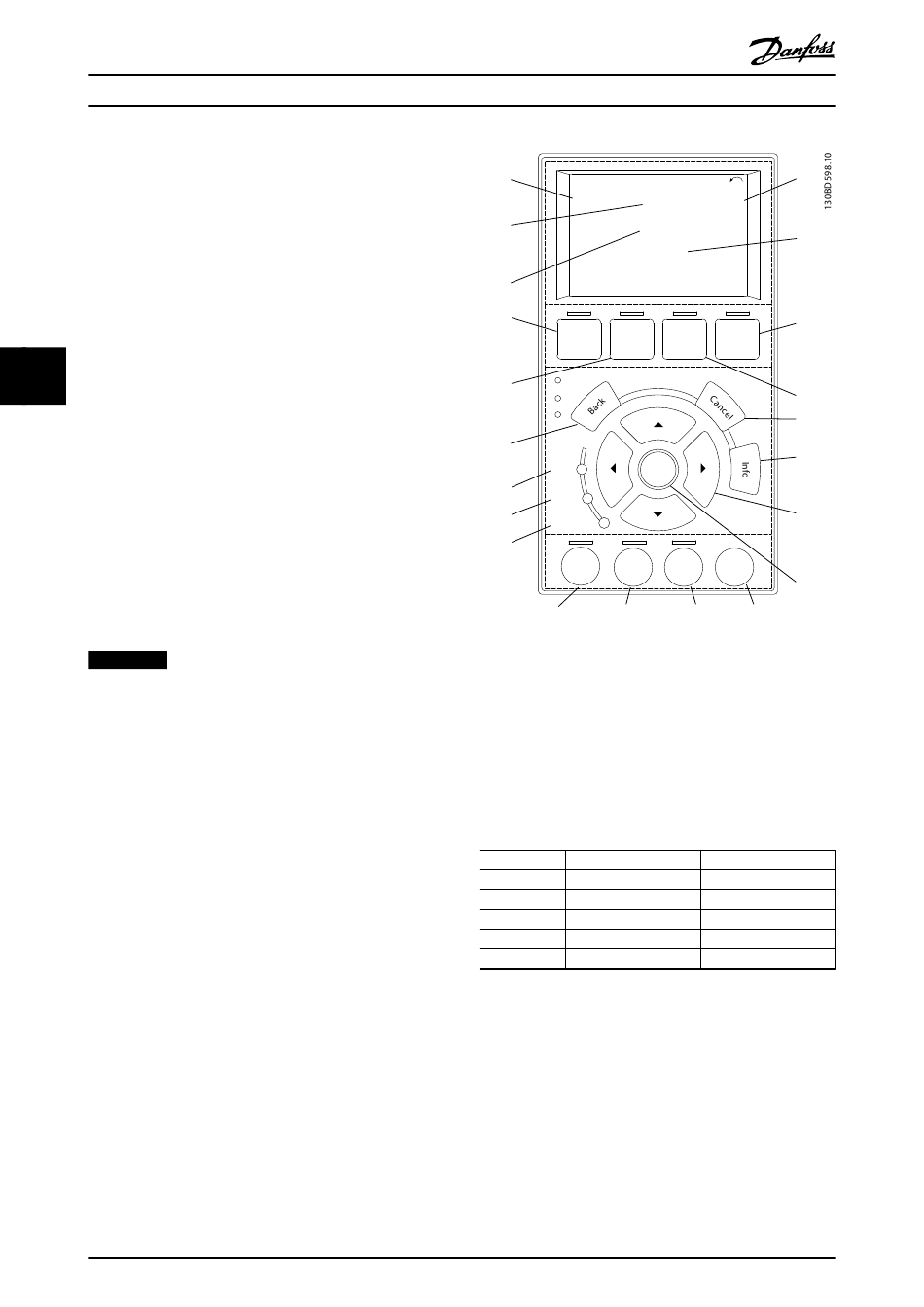

Abbildung 5.1 Bedieneinheit (LCP)
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine DC-Bus-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung
versorgen.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 Displayeinstellungen aus.
Display Parameternummer
1 0-20
2 0-21
3 0-22
4 0-23
5 0-24
Tabelle 5.1 Legende zu Abbildung 5.1, Displaybereich
3
1(1)
36.4 kW
5
9
Main Alarm
Menu Log
8
11
12
13
Auto
Reset
on
14
20 21
Werkseinstellung
Drehzahl [UPM]
Motorstrom
Leistung [kW]
Frequenz
Sollwert [%]
