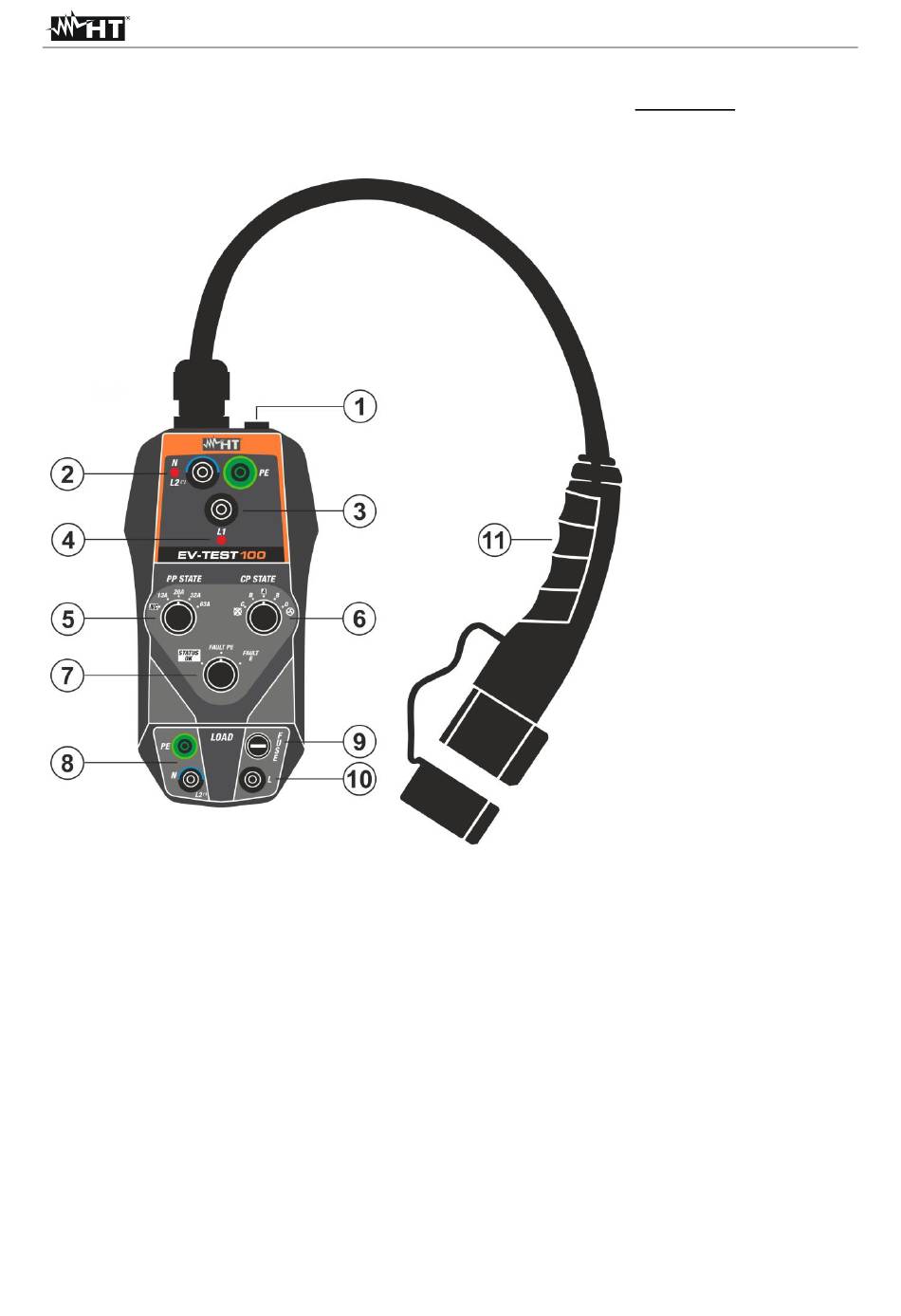

Fig. 2: Descripción del adaptador con cable con toma Tipo 1
ES - 6
EV-TEST100
LEYENDA:
1. Entrada para
conexión al
instrumento HT
mediante cable
C100EV
2. Terminales N/L2, PE
para conexión con
el instrumento HT
3. Terminal L1 para
conexión con el
instrumento HT
4. LED reconocimiento
de la presencia de
fases L1
5. Selector de PP state
6. Selector de CP
state
7. Selector de
funciones FAULT
PE, FAULT E
8. Terminales N/L2, PE
para conexión de
carga externa
9. Fusible de
protección sección
LOAD
10. Terminal L para
conexión de carga
externa
11. Cable con toma
Tipo 1 para
conexión con
sistema EVSE
