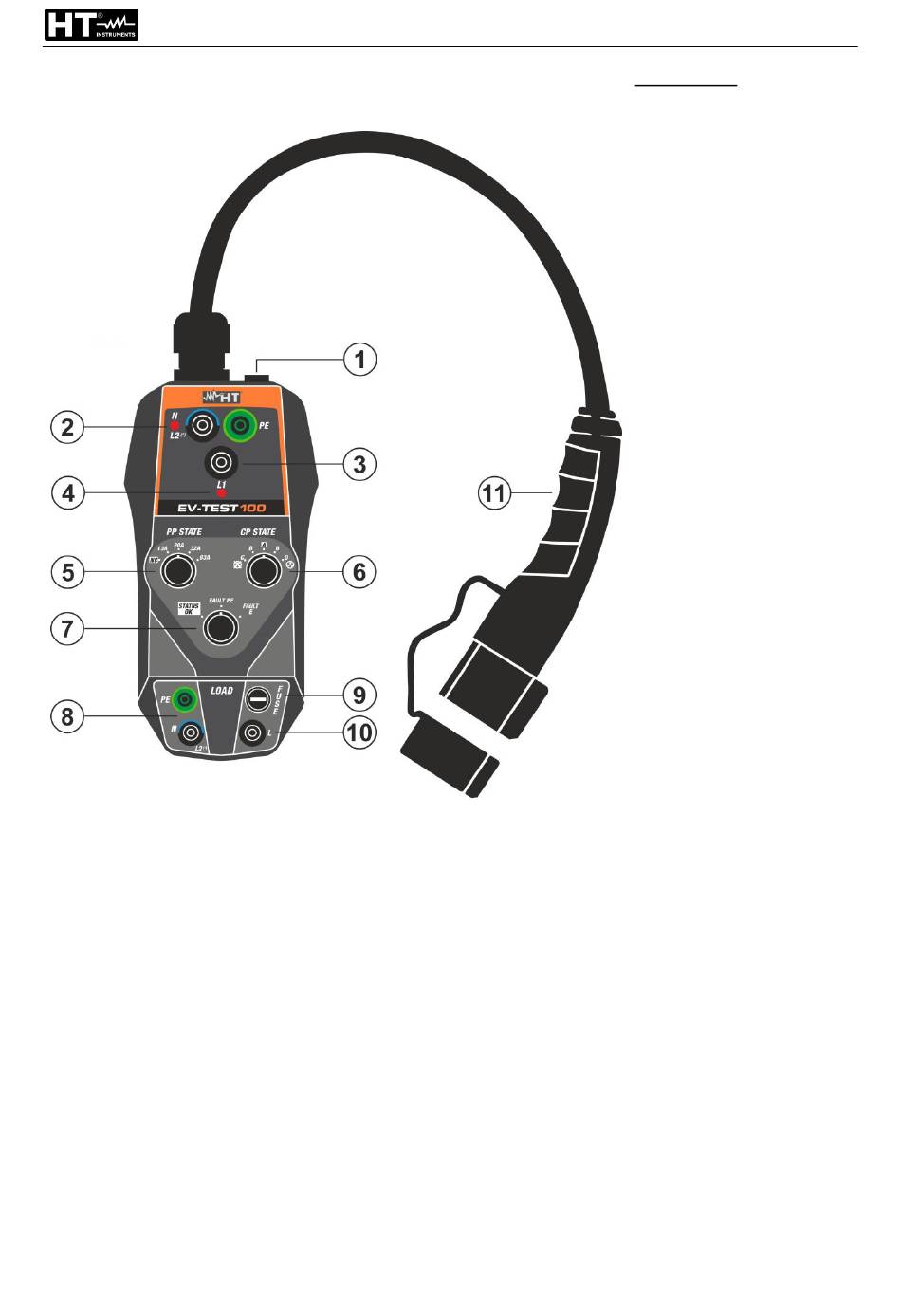

Fig. 2: Description de
l'adaptateur avec
câble à prise Type 1
FR - 6
EV-TEST100
LEGENDE:
1.
Entrée pour la
connexion à
l'instrument HT via
un câble C100EV
2. Terminaux N/L2, PE
pour connexion à
l'instrument HT
3. Terminaux L1 pour
connexion à
l'instrument HT
4. LED de
reconnaissance des
phases L1
5. Sélecteur de PP
state
6. Sélecteur de CP
state
7. Sélecteur FAULT
PE, FAULT E
8. Terminaux N/L2, PE
pour connexion à
charge externe
9. Fusible de
connexion section
LOAD
10. Terminal L pour
connexion à charge
externe
11. Câble à prise Type
1 pour connexion au
système EVSE
