4 NOMENCLATURA
4.1 DESCRIÇÃO DO ADAPTADOR

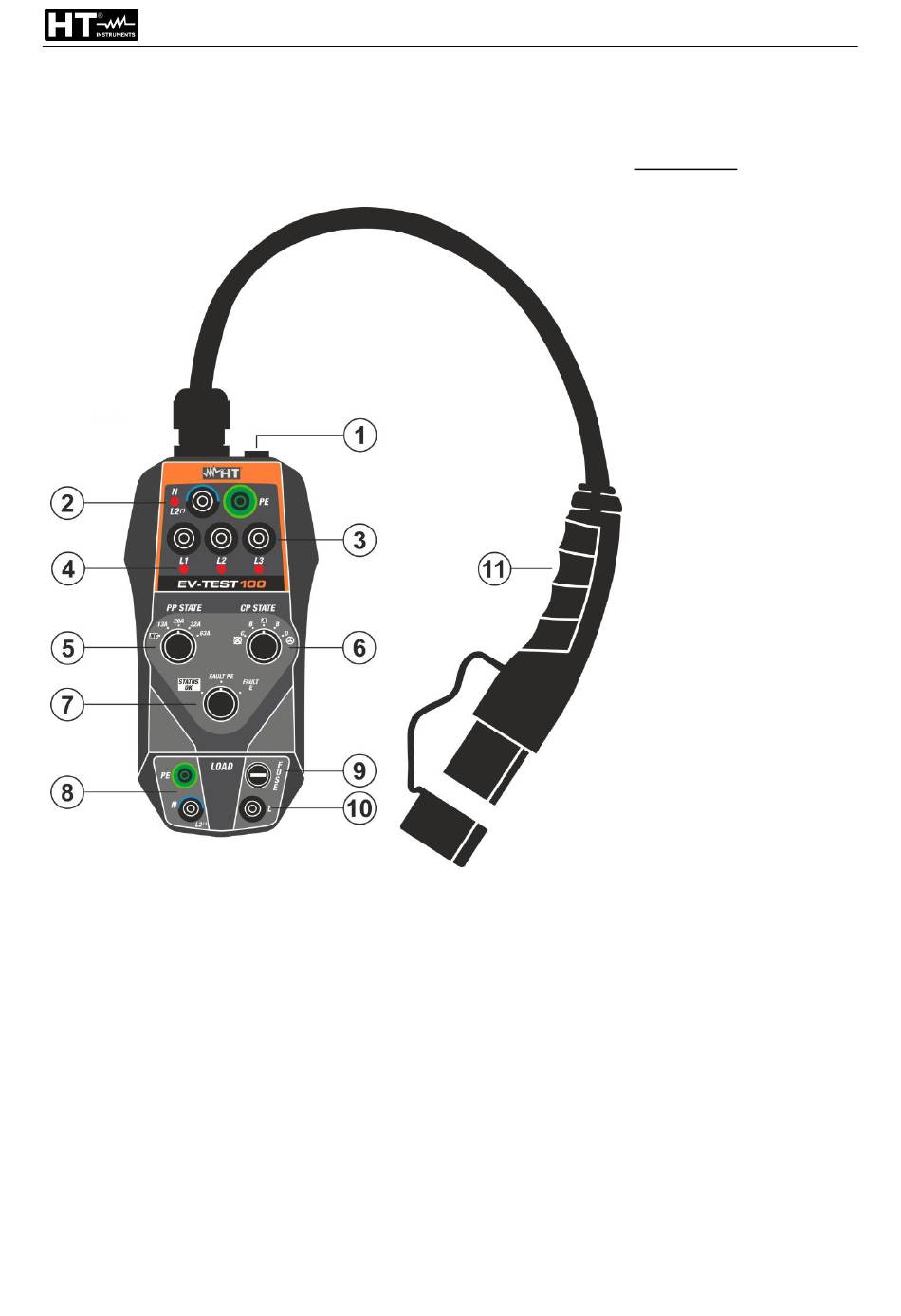

Fig. 1: Descrição do adaptador con cabo de conexão Tipo 2
PT - 5
EV-TEST100
LEGENDA:
1. Entrada para
conexão ao
instrumento HT via
cabo C100EV
2. Terminais N/L2, PE
para conexão ao
instrumento HT
3. Terminais L1, L2, L3
para conexão ao
instrumento HT
4. LED para deteção
de presença de fase
L1, L2, L3
5. Seletor de PP state
6. Seletor de CP state
7. Seletor de função
FAULT PE, FAULT
E
8. Terminais N/L2,
terminais PE para
conexão de carga
externa
9. Fusível de proteção
da seção LOAD
10. Terminal L para
conexão de carga
externa
11. Cabo de conexão
Tipo 2 para conexão
ao sistema EVSE
