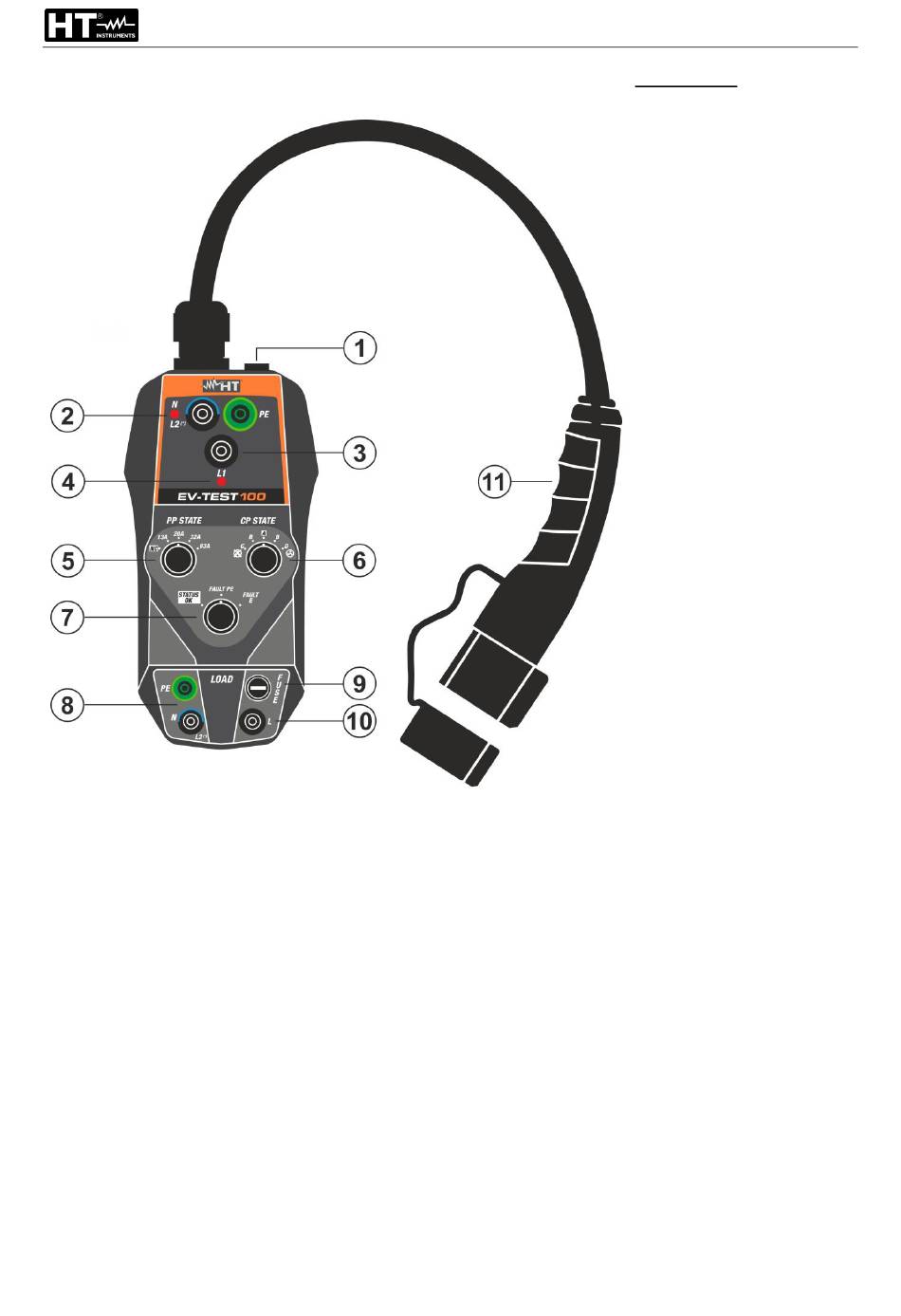

Fig. 2: Descrizione dell'adattatore con cavo a spina Tipo 1
IT - 6
EV-TEST100
LEGENDA:
1. Ingresso per
collegamento a
strumento HT
tramite cavo
C100EV
2. Terminali N/L2, PE
per collegamento a
strumento HT
3. Terminale L1 per
collegamento a
strumento HT
4. LED riconoscimento
presenza fase L1
5. Selettore stato PP
6. Selettore stato CP
7. Selettore funzioni
FAULT PE, FAULT
E
8. Terminali N/L2, PE
per collegamento
carico esterno
9. Fusibile di
protezione sezione
LOAD
10. Terminale L per
collegamento carico
esterno
11. Cavo a spina Tipo 1
per collegamento a
sistema EVSE
