4 NOMENCLATURA

4.1 DESCRIZIONE DELL'ADATTATORE

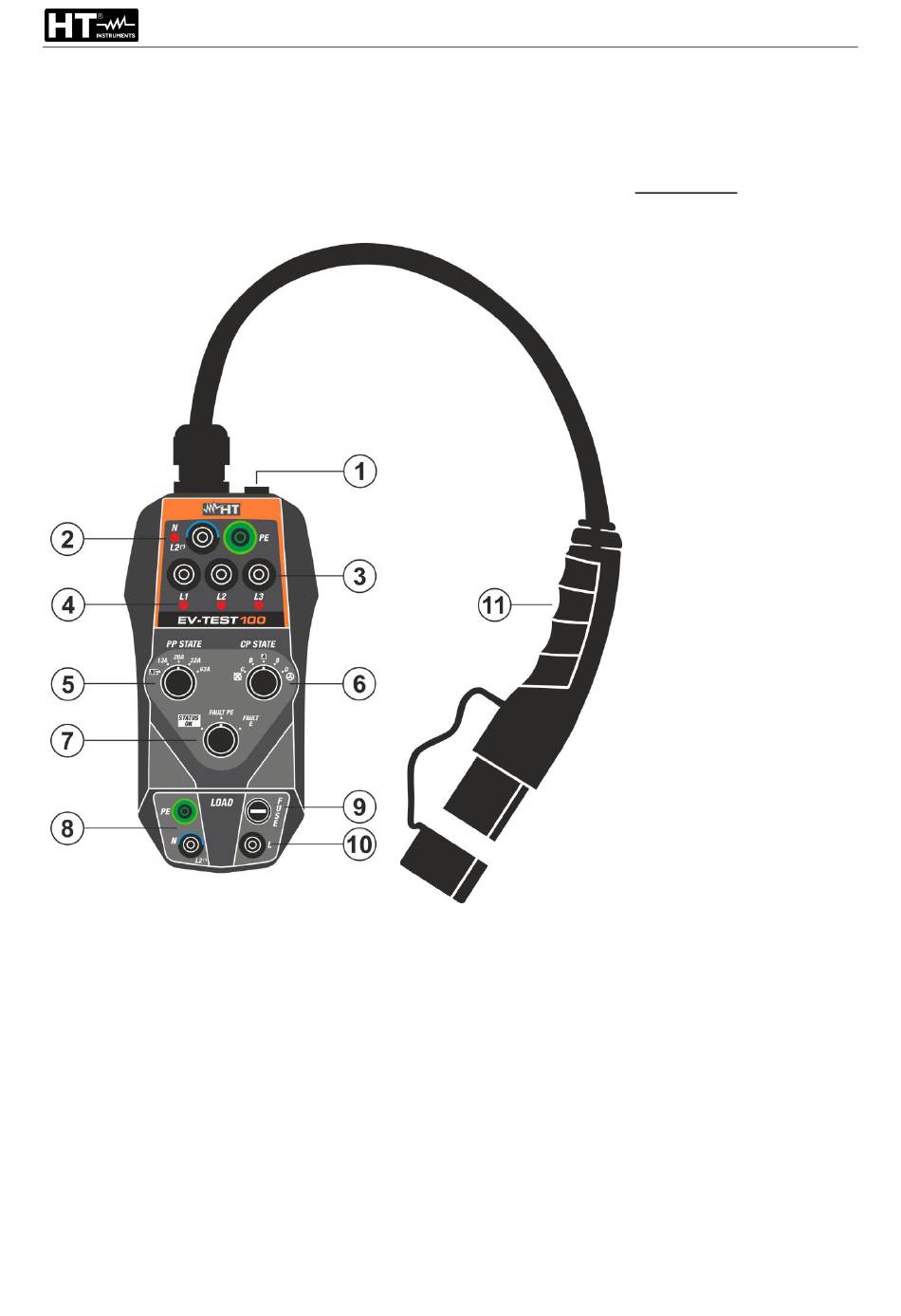

Fig. 1: Descrizione dell'adattatore con cavo a spina Tipo 2
IT - 5
EV-TEST100
LEGENDA:
1. Ingresso per
collegamento a
strumento HT
tramite cavo
C100EV
2. Terminali N/L2, PE
per collegamento a
strumento HT
3. Terminali L1, L2, L3
per collegamento a
strumento HT
4. LED riconoscimento
presenza fasi L1,
L2, L3
5. Selettore stato PP
6. Selettore stato CP
7. Selettore funzioni
FAULT PE, FAULT
E
8. Terminali N/L2, PE
per collegamento
carico esterno
9. Fusibile di
protezione sezione
LOAD
10. Terminale L per
collegamento carico
esterno
11. Cavo a spina Tipo 2
per collegamento a
sistema EVSE
