5.2 TEST SUR EVSE AVEC
1.
Connectez l'adaptateur à l'entrée In1 de l'instrument multifonction HT à l'aide du câble
C100EV fourni (voir
2.
Connectez les bornes L1, PE et N/L2 (la LED L2 est active uniquement dans les
systèmes Biphasés) (voir
entrées B1, B3 et B4 de l'instrument multifonction HT en utilisant les câbles fournis
avec le même instrument HT
3.
Connectez le câble de prise de type 2 (voir
4.
Réglez le sélecteur PP STATE (voir
5.
Réglez le sélecteur CP STATE (voir
6.
Réglez le sélecteur de fonction FAULT (voir
OK
7.
Sélectionnez le mode "Test EVSE" sur l'instrument multifonction HT
8.
Appuyez sur le bouton GO/STOP de l'instrument multifonction HT et suivez la
procédure de test guidée (voir le manuel d'utilisation correspondant)
Pour des instructions détaillées sur l'utilisation de l'adaptateur,
reportez-vous au manuel d'utilisation de l'outil HT auquel il doit être
connecté (voir

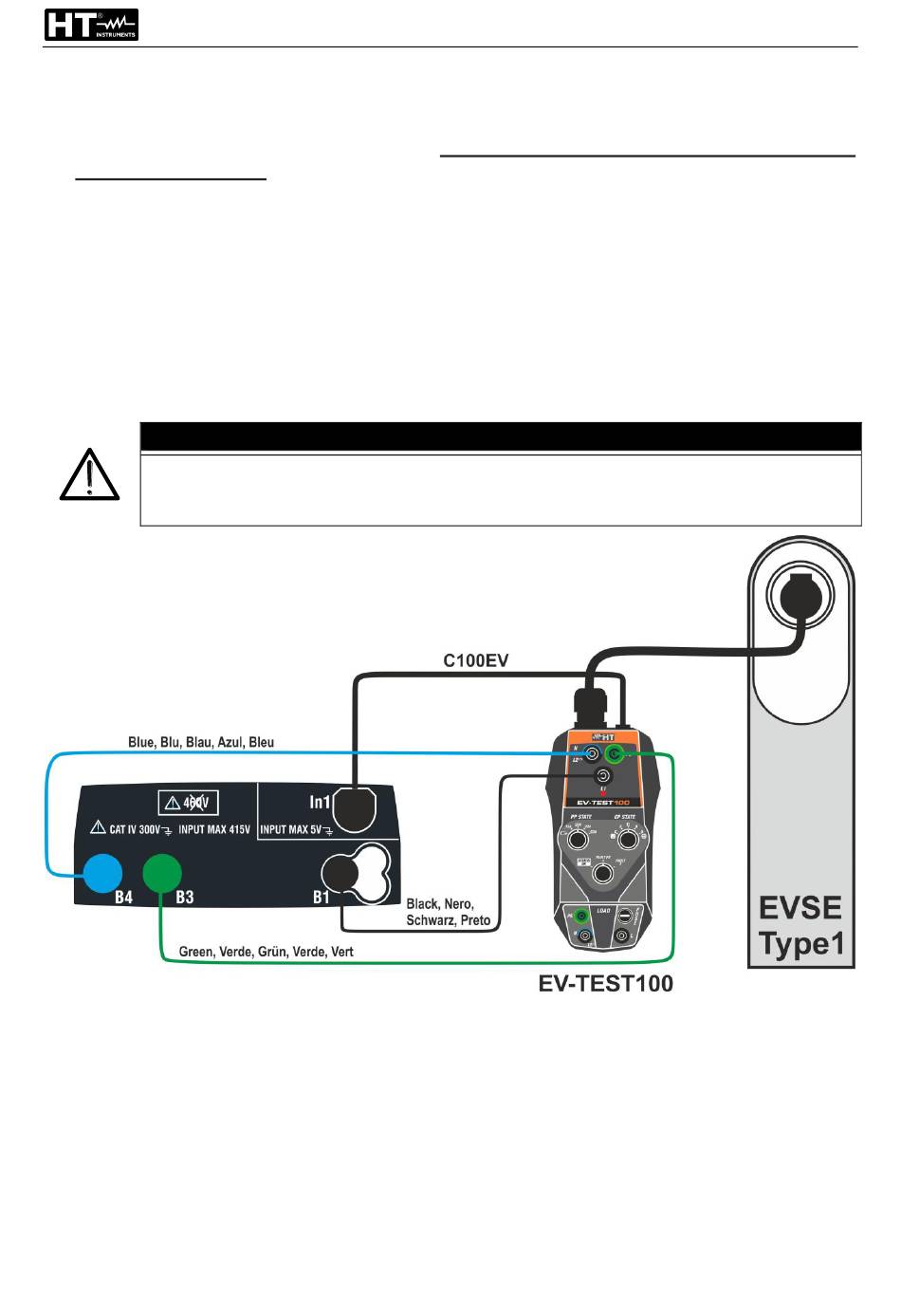

Fig. 4: Utilisation pour test sur systèmes EVSE avec câble à prise Type 1
5.2.1 Test d'efficacité du contateur d'energie du système EVSE
L'adaptateur vous permet d'effectuer un test afin d'évaluer l'efficacité du compteur
d'énergie à l'intérieur du système EVSE Type 1. À cette fin, il est nécessaire :
1.
Connectez une charge externe avec un courant absorbé max 10A CA aux bornes
d'entrée L, N/L2, PE (voir
2.
Réglez les trois commutateurs dans les positions : STATUS OK, C ou D (CP STATE)
et 13A, 20A, 32A ou 63A (PP STATE)
3.
Reportez-vous aux instructions du système EVSE testé pour la lecture du contateur
CONNECTEURS DE TYPE 1 (PAYS USA/MEX/JAP)
Fig. 1
- partie 1)
Fig. 2
- parties 2, 3) de l'adaptateur respectivement aux
Fig. 2
Fig. 2
Tableau
1)
Fig. 2
- parties 8 et 10) de la section LOAD
FR - 9
Fig. 2
- partie 11) au système EVSE
- partie 5) sur la position NC
- partie 6) sur la position A
Fig. 2
- partie 7) sur la position STATUS
ATTENTION
EV-TEST100
