Elektrischer Anschluss
44

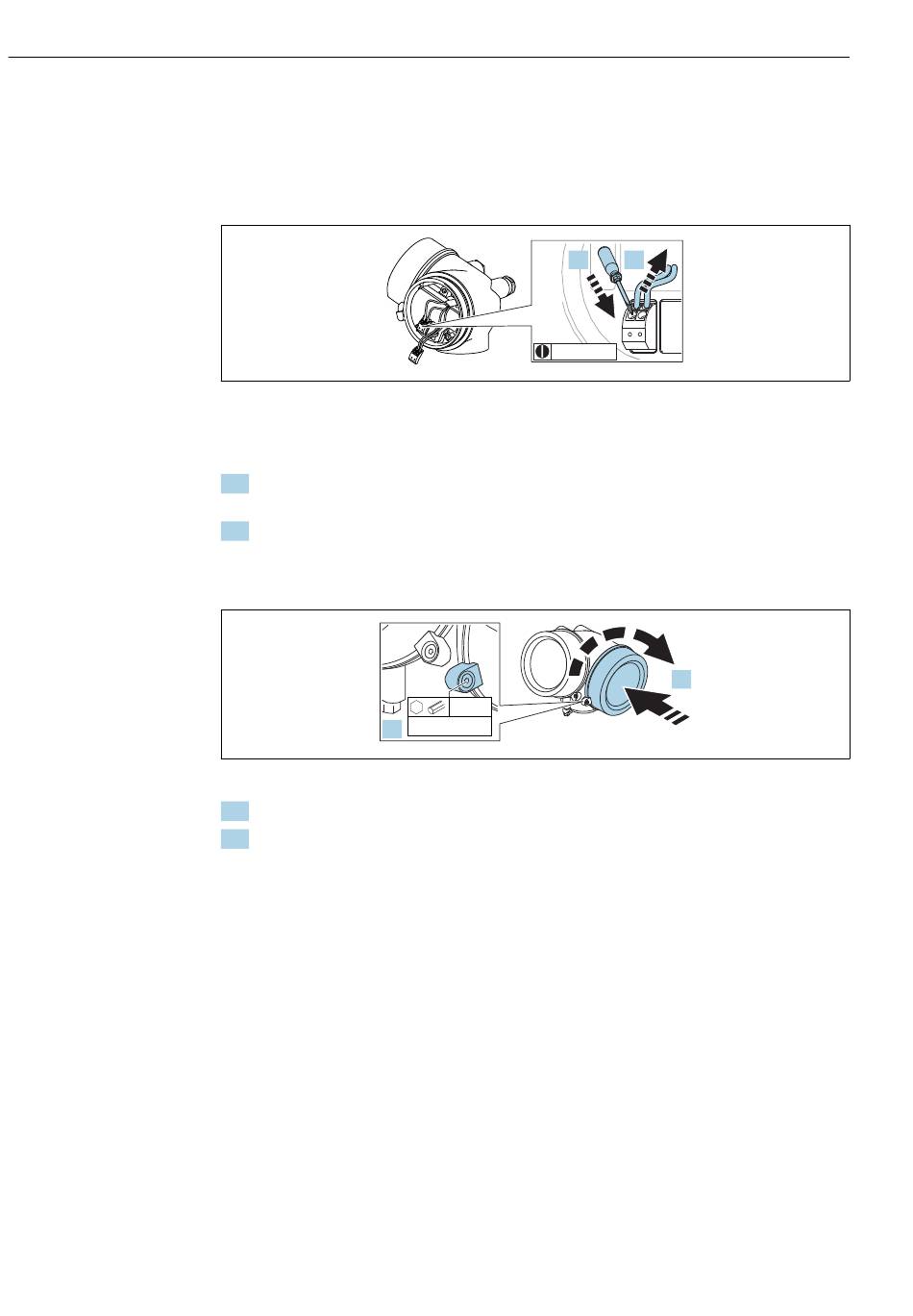

7.2.3 Steckbare Federkraftklemmen
Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Ader-
endhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt
werden und kontaktieren dort selbständig.
 23 Maßeinheit: mm (in)
Um Kabel wieder aus der Klemme zu entfernen:
1. Mit einem Schlitzschraubendreher ≤ 3 mm (0,12 in) auf den Schlitz zwischen den
beiden Klemmenlöchern drücken
2. und gleichzeitig das Kabelende aus der Klemme ziehen.
7.2.4 Deckel Anschlussraum schliessen
2.
1. Deckel des Anschlussraums zuschrauben.
2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs-
kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm
festziehen.
7.3 Anschlusskontrolle
 Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
 Erfüllen die verwendeten Kabel die Anforderungen?
 Sind die montierten Kabel von Zug entlastet?
 Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
 Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
 Ist die Klemmenbelegung korrekt?
 Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt?
 Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine
Anzeige auf dem Anzeigemodul?
 Sind alle Gehäusedeckel montiert und fest angezogen?
 Ist die Sicherungskralle fest angezogen?
1.
≤ 3 (0.12)
3 mm
2,5 Nm
