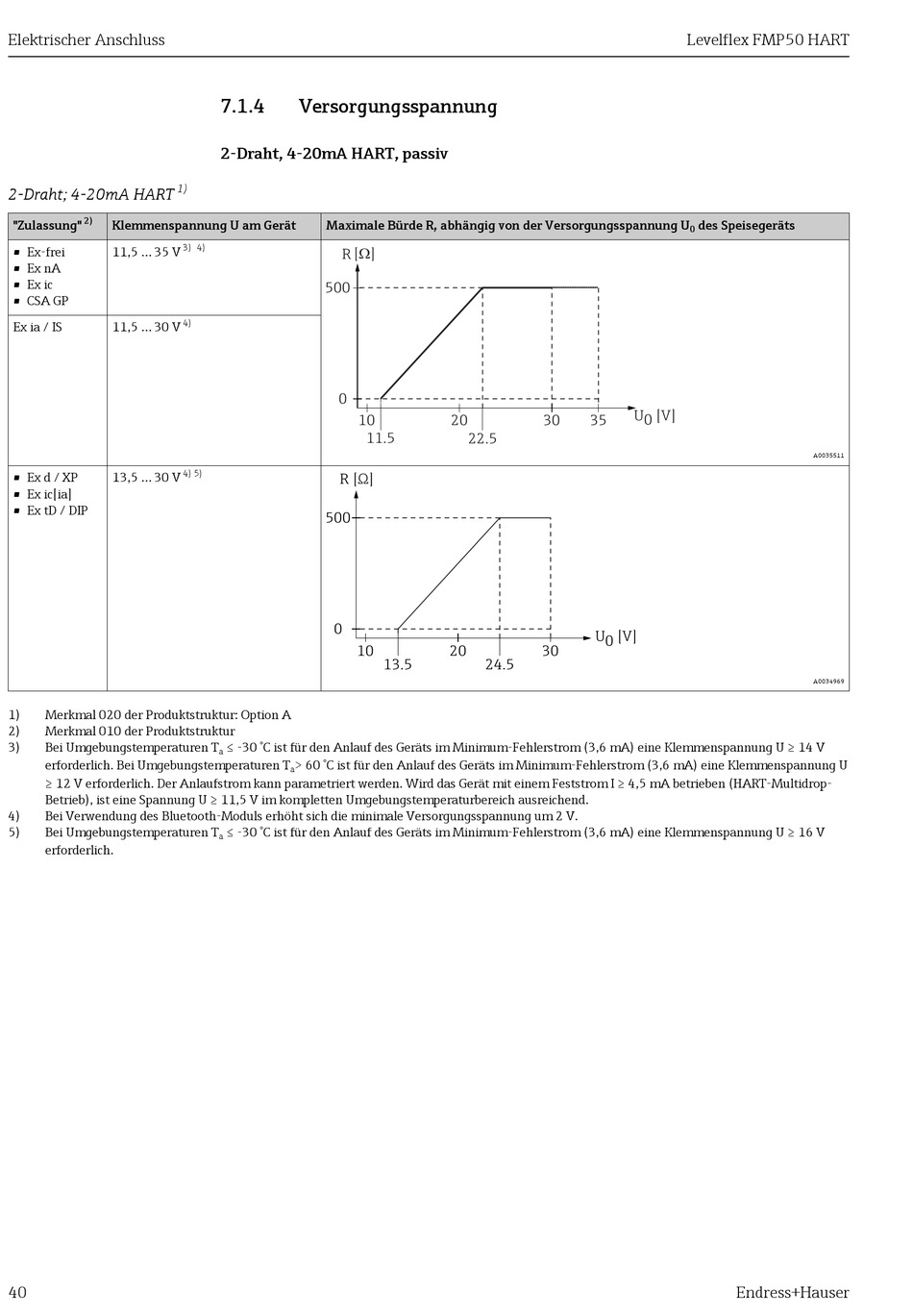

Endress+Hauser Levelflex FMP50 HART Betriebsanleitung Seite 40

Elektrischer Anschluss
1)
2-Draht; 4-20mA HART
2)
"Zulassung" Klemmenspannung U am Gerät
• Ex-frei 11,5 ... 35 V
• Ex nA
• Ex ic
• CSA GP
Ex ia / IS 11,5 ... 30 V
• Ex d / XP 13,5 ... 30 V
• Ex ic[ia]
• Ex tD / DIP
1) Merkmal 020 der Produktstruktur: Option A
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
erforderlich. Bei Umgebungstemperaturen T
≥ 12 V erforderlich. Der Anlaufstrom kann parametriert werden. Wird das Gerät mit einem Feststrom I ≥ 4,5 mA betrieben (HART-Multidrop-
Betrieb), ist eine Spannung U ≥ 11,5 V im kompletten Umgebungstemperaturbereich ausreichend.
4) Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V.
5) Bei Umgebungstemperaturen T
erforderlich.
40
7.1.4 Versorgungsspannung
2-Draht, 4-20mA HART, passiv
Maximale Bürde R, abhängig von der Versorgungsspannung U
3) 4)
R [ ]
500
4)
0
4) 5)
R [ ]
500
0
≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 14 V
a
> 60 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U
a
≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V
a
W
10 20
11.5 22.5
Ω
10 20
13.5 24.5
Levelflex FMP50 HART
des Speisegeräts
0
U 0 [V]
30 35
U 0 [V]
30
A0035511
A0034969
