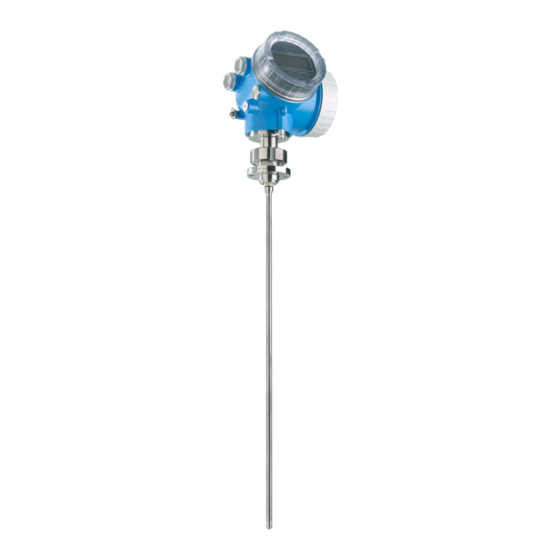

Endress+Hauser Levelflex FMP53 Kurzanleitung
Geführtes füllstand-radar
Vorschau ausblenden
Andere Handbücher für Levelflex FMP53:
- Betriebsanleitung (194 Seiten) ,
- Technische information (102 Seiten) ,
- Kurzanleitung (56 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Analyse
Kurzanleitung
Levelflex FMP53
Geführtes Füllstand-Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang ge-
hörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren
Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.endress.com/
deviceviewer".
KA01080F/00/DE/10.10
71113570
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Levelflex FMP53
Inhaltszusammenfassung für Endress+Hauser Levelflex FMP53
- Seite 1 Analyse Kurzanleitung Levelflex FMP53 Geführtes Füllstand-Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang ge- hörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.endress.com/ deviceviewer". KA01080F/00/DE/10.10 71113570...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Levelflex FMP53 Inhaltsverzeichnis 1 Wichtige Hinweise zum Dokument ......3 1.1 Darstellungskonventionen . -
Seite 3: Wichtige Hinweise Zum Dokument
Levelflex FMP53 Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. A0011189-DE WARNUNG! WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht... -
Seite 4: Symbole Für Informationstypen
Wichtige Hinweise zum Dokument Levelflex FMP53 1.1.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. A0011183 Verboten Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind. -
Seite 5: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklä- ► rung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. -
Seite 6: Arbeitssicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung auf- gelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser... -
Seite 7: Produktbeschreibung
Levelflex FMP53 Produktbeschreibung Produktbeschreibung Kompaktgerät Levelflex A0013421 å 1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss Stabsonde Endress+Hauser... -
Seite 8: Elektronikgehäuse
Produktbeschreibung Levelflex FMP53 Elektronikgehäuse A0012422 å 2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser... -
Seite 9: Warenannahme Und Produktidentifizierung
Levelflex FMP53 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0014041 A0013921 A0013922 A0013696 Made in Germany, 79689 Maulburg Levelflex IP68 / 66 NEMA 4X / 6P Order code: 12345678901234 DELIVERY NOTE Ser. no.: 12345678901234 KEMA 10ATEX???? Ext. -
Seite 10: Produktidentifizierung
Warenannahme und Produktidentifizierung Levelflex FMP53 A0013696 A0014037 Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein •... -
Seite 11: Lagerung, Transport
Levelflex FMP53 Lagerung, Transport Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angegeben. Eventuell vorhandene weitere Stellen können nicht angezeigt werden. Der gesamte Erwei- terte Bestellcode lässt sich aber über das Bedienmenü des Geräts anzeigen (Diagnose ®... - Seite 12 Lagerung, Transport Levelflex FMP53 A0015471 Endress+Hauser...
-
Seite 13: Montage
Levelflex FMP53 Montage Montage Geeignete Montageposition A0014130 6.1.1 Montageabstände • Abstand (A) von Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters •... -
Seite 14: Besondere Montagesituationen
Montage Levelflex FMP53 Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand lassen. Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr zugänglich. Besondere Montagesituationen 6.2.1 Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Levelflex mit Stabsonde benötigt zur Messung eine metallische Fläche am Prozessanschluss. -
Seite 15: Voraussetzungen
Levelflex FMP53 Montage A0014150 Kunststoff- oder Glasbehälter Metallplatte mit Einschraubmuffe Kein Freiraum zwischen Behälterwand und Sonde! Voraussetzungen • Dielektrizitätskonstante des Mediums: DK > 7. • Nicht-leitfähige Behälterwand. • Maximale Wandstärke (a): – Kunststoff: < 15 mm (0,6 in) – Glas: < 10 mm (0,4 in) •... -
Seite 16: Gerät Vorbereiten
Montage Levelflex FMP53 6.3.2 Gerät vorbereiten Wenn Sie die Sonde kürzen: Tragen Sie die neue Sondenlänge in die Kurzanleitung ein, die sich im Elektronikgehäuse hinter dem Anzeigemodul befindet. A0014241 Kürzen von Stabsonden Stabsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslaufkonus kleiner ist als 10 mm (0,4 in). -
Seite 17: Anzeigemodul Drehen
Levelflex FMP53 Montage 3. Befestigungsschraube fest anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). 6.3.4 Anzeigemodul drehen 3 mm A0013905 1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. -
Seite 18: Elektrischer Anschluss
Elektrischer Anschluss Levelflex FMP53 Elektrischer Anschluss Anschlussmöglichkeiten 7.1.1 PROFIBUS PA A0011341 Anschlussklemmen PROFIBUS PA Kabelschirm: Kabelspezifikation beachten (® ä 20) Kabeleinführung PAL (Potenzialausgleich) Endress+Hauser... - Seite 19 Levelflex FMP53 Elektrischer Anschluss A0013759 Anschlussklemmen Schaltausgang (Open Collector) Kabeleinführung Schaltausgang Funktion Open-Collector-Schaltausgang Schaltverhalten Binär (leitend bzw. nicht leitend), schaltet bei Erreichen des programmierbaren Ein- schalt- bzw. Ausschaltpunkts Ausfallverhalten nicht leitend elektrische Anschlusswerte U = 10,4…35 V , I = 0…40 mA <...
-
Seite 20: Anschlussbedingungen
Elektrischer Anschluss Levelflex FMP53 Beispiele zum Anschluss des Schaltausgangs A0015909 A0015910 å 4 Anschluss eines Relais å 5 Anschluss an einen Digitaleingang Pull-up-Widerstand Geeignete Relais (Beispiele): Schalteingang • Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Hut- schienenträger UMK-1 OM-R/AMS • Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/ Anschlussbedingungen 7.2.1... -
Seite 21: Anschlussdaten
Elektrischer Anschluss • Integrierter Überspannungsschutz im Gerät (in Vorbereitung) Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz". • Externer Überspannungsschutz, zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Anschlussdaten 7.3.1... - Seite 22 Elektrischer Anschluss Levelflex FMP53 A0012619 1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung entfernen, um Dichtheit zu gewährleisten. 4. Kabelmantel entfernen.
-
Seite 23: Steckbare Federkraftklemmen
Levelflex FMP53 Elektrischer Anschluss 8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbin- den. 9. Deckel des Anschlussklemmenraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet; dann festziehen. Steckbare Federkraftklemmen Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische Anschluss an steckbaren Federkraftklemmen. -
Seite 24: Integration In Ein Profibus-Netzwerk
Integration in ein PROFIBUS-Netzwerk Levelflex FMP53 Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ? Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf dem Anzeigemodul? Sind alle Gehäusedeckel montiert und fest angezogen? Ist die Sicherungskralle fest angezogen? Integration in ein PROFIBUS-Netzwerk Übersicht zur Gerätestammdatei (GSD) -
Seite 25: Software-Adressierung
Levelflex FMP53 Integration in ein PROFIBUS-Netzwerk Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerätes. Schalter Wert in Position "ON" Wert in Position "OFF" 2 + 8 = 10 A0015902 å 7 Beispiel für die Hardware-Adressierung; Schalter 8 ist in Position "OFF"; Schalter 1 bis 7 defi- nieren die Adresse. -
Seite 26: Inbetriebnahme
Inbetriebnahme Levelflex FMP53 Inbetriebnahme Anzeige- und Bedienmodul 9.1.1 Anzeigedarstellung A0012635 å 9 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert 1.4 Einheit Messwertdarstellung (2 Messwerte) 2.1 Balkendiagramm für Messwert 1... -
Seite 27: Navigation Und Auswahl Aus Liste
Levelflex FMP53 Inbetriebnahme 9.1.2 Navigation und Auswahl aus Liste Zur Navigation im Bedienmenü und zur Auswahl einer Option aus einer Auswahlliste dienen die Bedientasten. Taste Bedeutung Minus-Taste In der weiteren Beschreibung mit S dargestellt. • Bewegt in einer Auswahlliste den Markierungsbalken nach oben. -
Seite 28: Bedienkonzept
Inbetriebnahme Levelflex FMP53 Bedienkonzept 9.2.1 Aufbau Sprache Anzeige/Betrieb Parameter 1 Parameter 2 Parameter N Setup Setup-Parameter 1 Setup-Parameter 2 Setup-Parameter N Erweitertes Setup Freigabecode eingeben Parameter 1 Parameter N Untermenü 1 Untermenü N Parameter 1 Diagnose Parameter N Untermenü 1 Untermenü... -
Seite 29: Untermenüs Und Nutzerrollen
Levelflex FMP53 Inbetriebnahme 9.2.2 Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzerrolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts. Nutzerrolle Typische Aufgaben Menü Bediener Aufgaben im laufenden Messbetrieb: "Sprache" • Konfiguration der Anzeige. -
Seite 30: Kontrast Des Anzeigemoduls Einstellen
Inbetriebnahme Levelflex FMP53 Kontrast des Anzeigemoduls einstellen • O + F (gleichzeitig gedrückt): erhöht den Kontrast. • S + F (gleichzeitig gedrückt): verringert den Kontrast. Parametrierung freigeben Falls das Gerät gegen Parametrieurng verriegelt ist, muss es zunächst freigegeben werden. 9.4.1... -
Seite 31: Software-Verriegelung Aufheben
Levelflex FMP53 Inbetriebnahme 1. Gehäusedeckel über dem Anzeige- und Bedienmodul abschrauben. 2. Anzeige- und Bedienmodul drehen und abnehmen. 3. Schreibschutzschalter (WP) in die gewünschte Position bringen. (A): frei; (B): gesperrt 4. Anzeige- und Bedienmodul in der gewünschten Richtung aufsetzen und einrasten lassen. -
Seite 32: Sprache Einstellen
Inbetriebnahme Levelflex FMP53 Sprache einstellen A0013637 Endress+Hauser... -
Seite 33: Füllstandmessung Konfigurieren
Levelflex FMP53 Inbetriebnahme Füllstandmessung konfigurieren 100% A0011360 å 13 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand F = Abgleich Voll (= Spanne) -
Seite 34: Benutzerspezifische Anwendungen (Bedienung)
Inbetriebnahme Levelflex FMP53 Benutzerspezifische Anwendungen (Bedienung) Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Doku- mentation: • Bediener und Instandhalter ® BA01002F/00/DE (Betriebsanleitung) • Experte ® GP01000F/00/DE (Beschreibung Geräteparameter) Endress+Hauser... - Seite 36 *71113570* KA01080F/00/DE/10.10 71113570 71113570 CCS/COSIMA...
