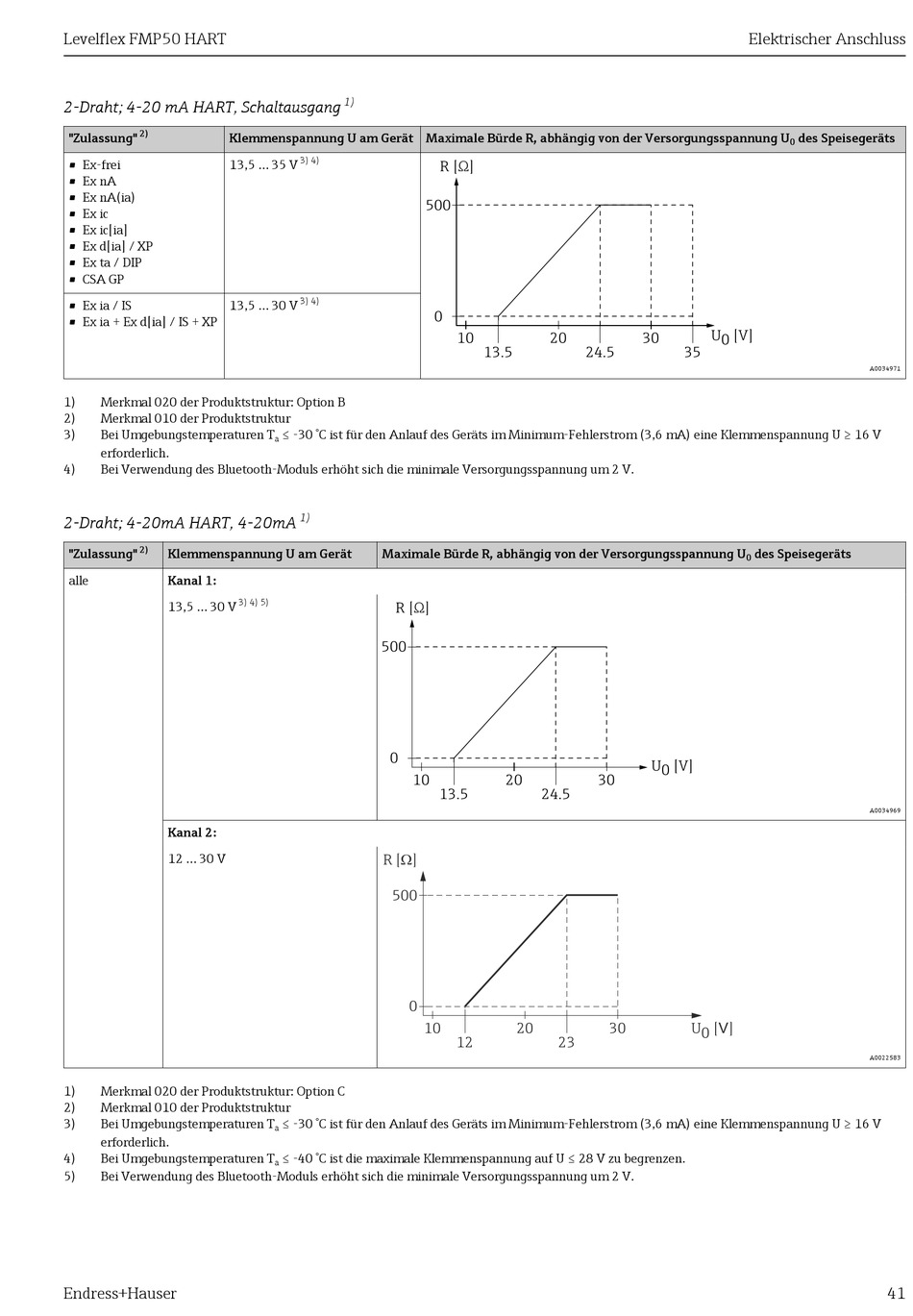

Levelflex FMP50 HART
2-Draht; 4-20 mA HART, Schaltausgang
2)
"Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung U
• Ex-frei 13,5 ... 35 V
• Ex nA
• Ex nA(ia)
• Ex ic
• Ex ic[ia]
• Ex d[ia] / XP
• Ex ta / DIP
• CSA GP
• Ex ia / IS 13,5 ... 30 V
• Ex ia + Ex d[ia] / IS + XP
1) Merkmal 020 der Produktstruktur: Option B
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
erforderlich.
4) Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V.
2-Draht; 4-20mA HART, 4-20mA
2)
"Zulassung" Klemmenspannung U am Gerät
alle Kanal 1:
13,5 ... 30 V
Kanal 2:
12 ... 30 V
1) Merkmal 020 der Produktstruktur: Option C
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
erforderlich.
4) Bei Umgebungstemperaturen T
5) Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V.
Endress+Hauser
1)
3) 4)
3) 4)
≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V
a
1)
Maximale Bürde R, abhängig von der Versorgungsspannung U
3) 4) 5)
R [ ]
500
0
R [ ]
W
500
0
≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V
a
≤ -40 °C ist die maximale Klemmenspannung auf U ≤ 28 V zu begrenzen.
a
R [ ] Ω
500
0
10 20
13.5
Ω
10 20
13.5 24.5
10 20
12 23
Elektrischer Anschluss
U 0 [V]
30
24.5 35
des Speisegeräts
0
U 0 [V]
30
30 U 0 [ ]
V
des Speisegeräts
0
A0034971
A0034969
A0022583
