Zusätzliche Montagebedingungen
• Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetter-
schutzhaube (1) verwendet werden.
• In metallischen Behältern Sonde vorzugsweise nicht mittig montieren (2), da dies zu
erhöhten Störechos führt.
Falls eine mittige Montage sich nicht vermeiden lässt, ist nach der Inbetriebnahme
unbedingt eine Störechoausblendung (Mapping) durchzuführen.
• Sonde nicht in den Befüllstrom montieren (3).
• Knickung der Seilsonde während der Montage oder während des Betriebs (z.B. durch
Produktbewegung gegen die Wand) durch Wahl eines geeigneten Einbauortes vermei-
den.
Bei freihängenden Seilsonden darf durch die Bewegungen des Füllguts der Abstand
des Sondenseils zu Einbauten nie kleiner als 300 mm (12 in) werden. Eine zeitwei-
lige Berührung des Endgewichts mit dem Konus des Behälters beeinflusst die Mes-
sung jedoch nicht, solange die Dielektrizitätskonstante wenigstens ε
Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von
100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand las-
sen. Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr
zugänglich.
6.1.2 Montage bei beengten Verhältnissen

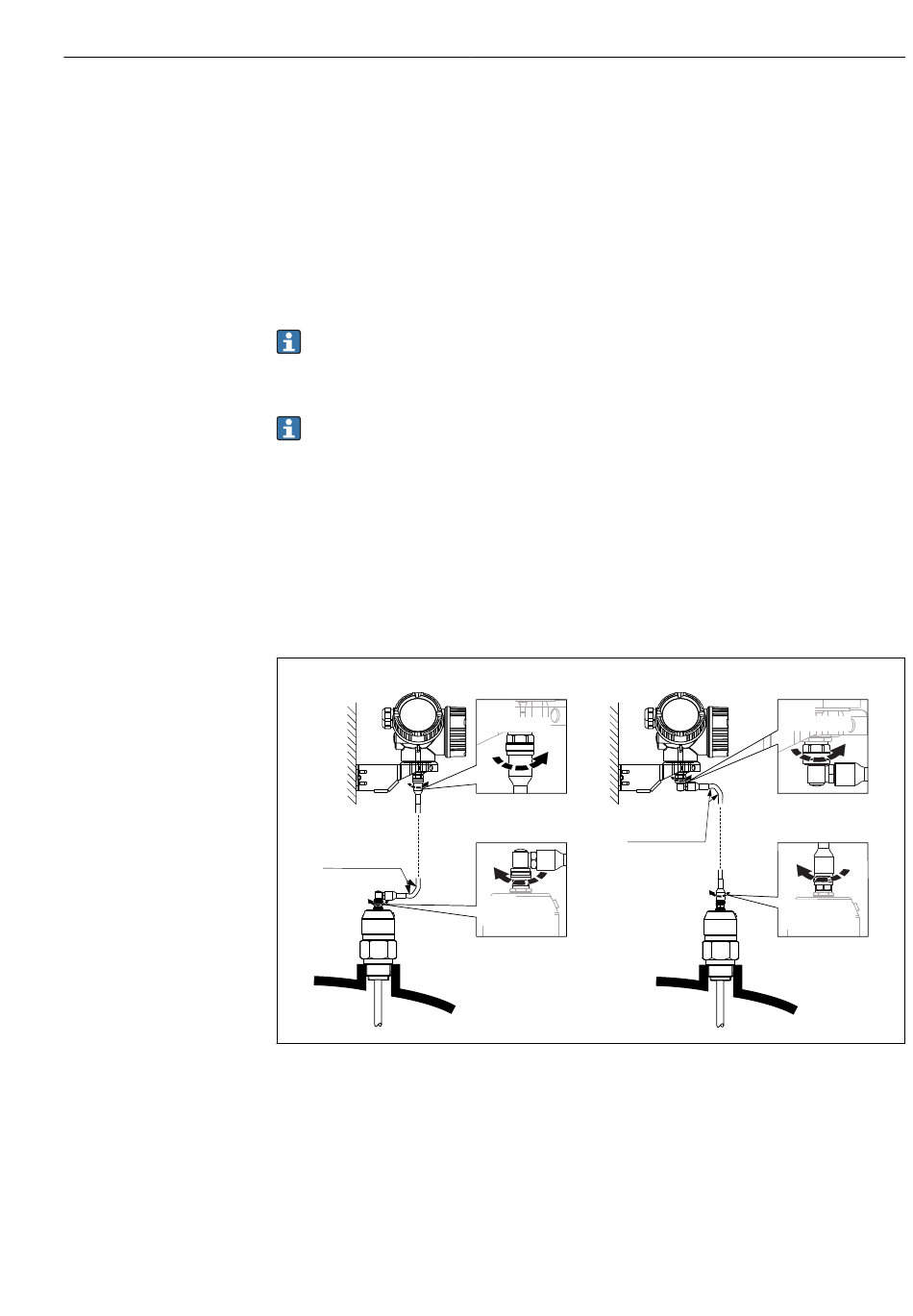

Montage mit abgesetzter Sonde
Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In
diesem Fall wird das Elektronikgehäuse getrennt von der Sonde montiert.
A
C
r = 100 (4)
min
A Gewinkelter Stecker an der Sonde
B Gewinkelter Stecker am Elektronikgehäuse
C Länge Verbindungskabel nach Bestellung
B
6 Nm
(4.42 lbf ft)
r = 100 (4)
min
6 Nm
(4.42 lbf ft)
Montage
= 1,8 beträgt.
r
6 Nm
(4.42 lbf ft)
C
6 Nm
(4.42 lbf ft)
A0014794
