Montage
32

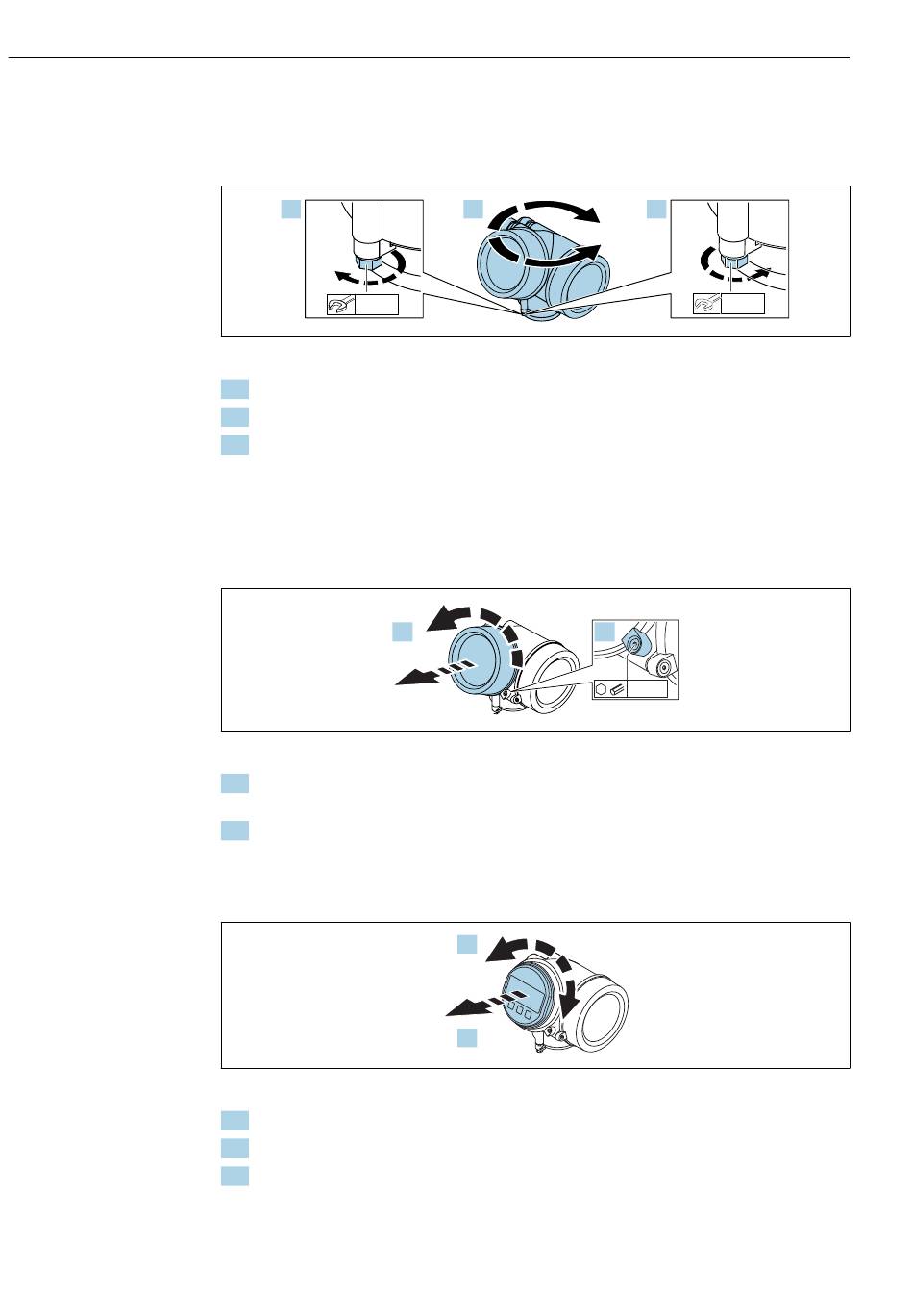

6.2.5 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das
Messumformergehäuse drehen:
1.
8 mm
1. Befestigungsschraube mit Gabelschlüssel lösen.
2. Gehäuse in die gewünschte Richtung drehen.
3. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu-
oder Edelstahlgehäuse).
6.2.6 Anzeige drehen
Deckel öffnen
1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüs-
sel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken.
2. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austau-
schen.
Anzeigemodul drehen
1. Anzeigemodul mit leichter Drehbewegung herausziehen.
2. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung.
3. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinle-
gen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
2.
2.
2.
1.
Levelflex FMP50 HART
3.
max. 350°
8 mm
1.
3 mm
Endress+Hauser
A0032242
A0021430
A0036401
