4. Parameter Setup → Erweitertes Setup → Sondeneinstellungen → Sondenlängenkor-
rektur → Aktuelle Sondenlänge
 Gemessene Sondenlänge eingeben.

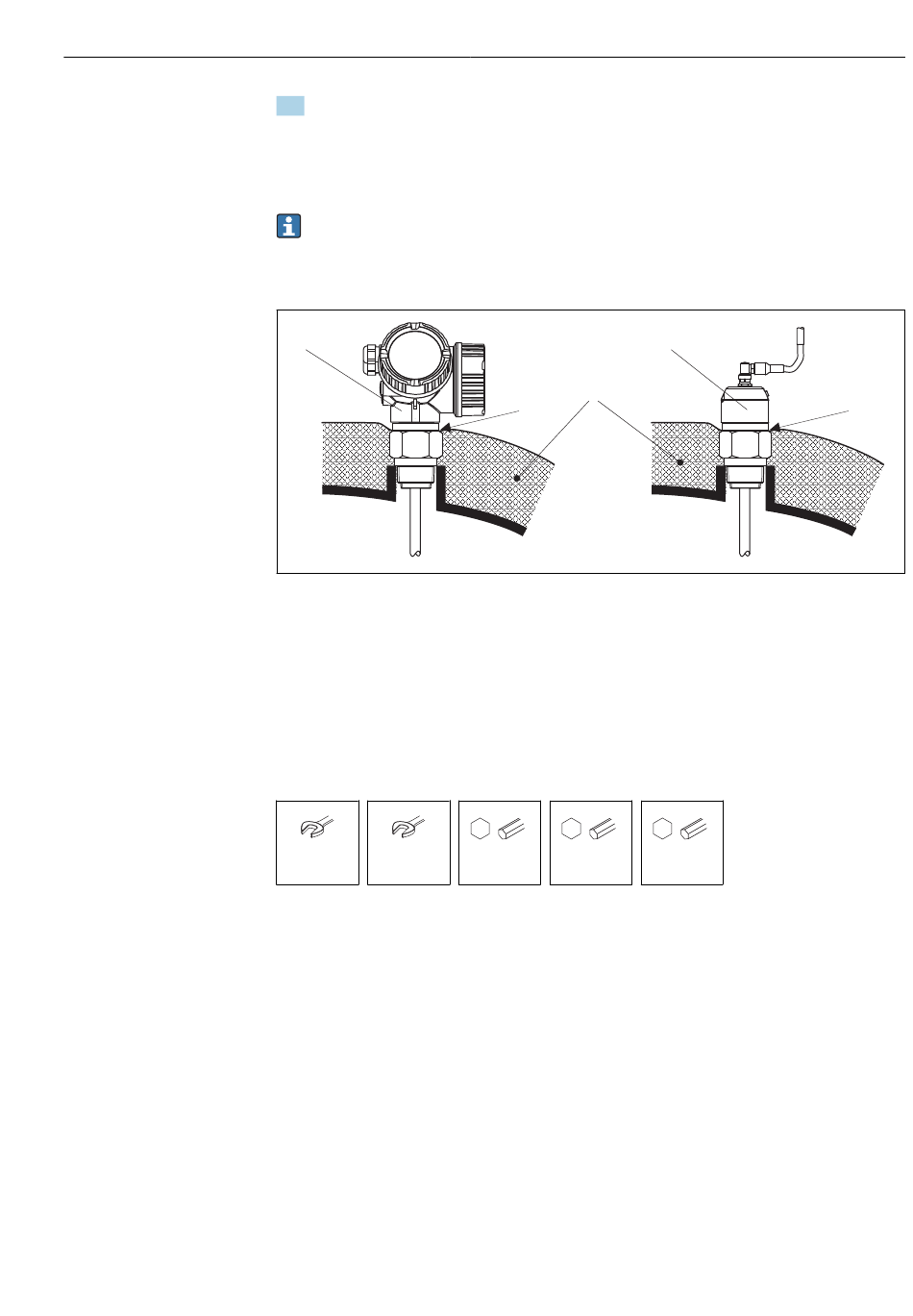

Behälter mit Wärmeisolation
Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvek-
tion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1)
mit einzubeziehen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX"
bezeichneten Punkte hinausgehen.
2
 5 Prozessanschluss mit Gewinde
1 Behälterisolation
2 Kompaktgerät
3 Sensor abgesetzt
6.2 Gerät montieren
6.2.1 Werkzeugliste
SW 8 mm SW 36 mm
• Zum Kürzen von Seilsonden: Säge oder Bolzenschneider
• Zum Kürzen von Stab- oder Koax-Sonden: Säge
• Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
6.2.2 Sonde Kürzen
Kürzen von Stabsonden
Stabsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf-
konus kleiner ist als 10 mm (0,4 in). Zum Kürzen die Stabsonde am unteren Ende absägen.
Kürzen von Seilsonden
Seilsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf-
konus kleiner ist als 150 mm (6 in).
1
MAX
3 mm 6 mm
3
MAX
4 mm
Montage
