Montage des Elektronikgehäuses
A
122 (4.8)
161 (6.34)

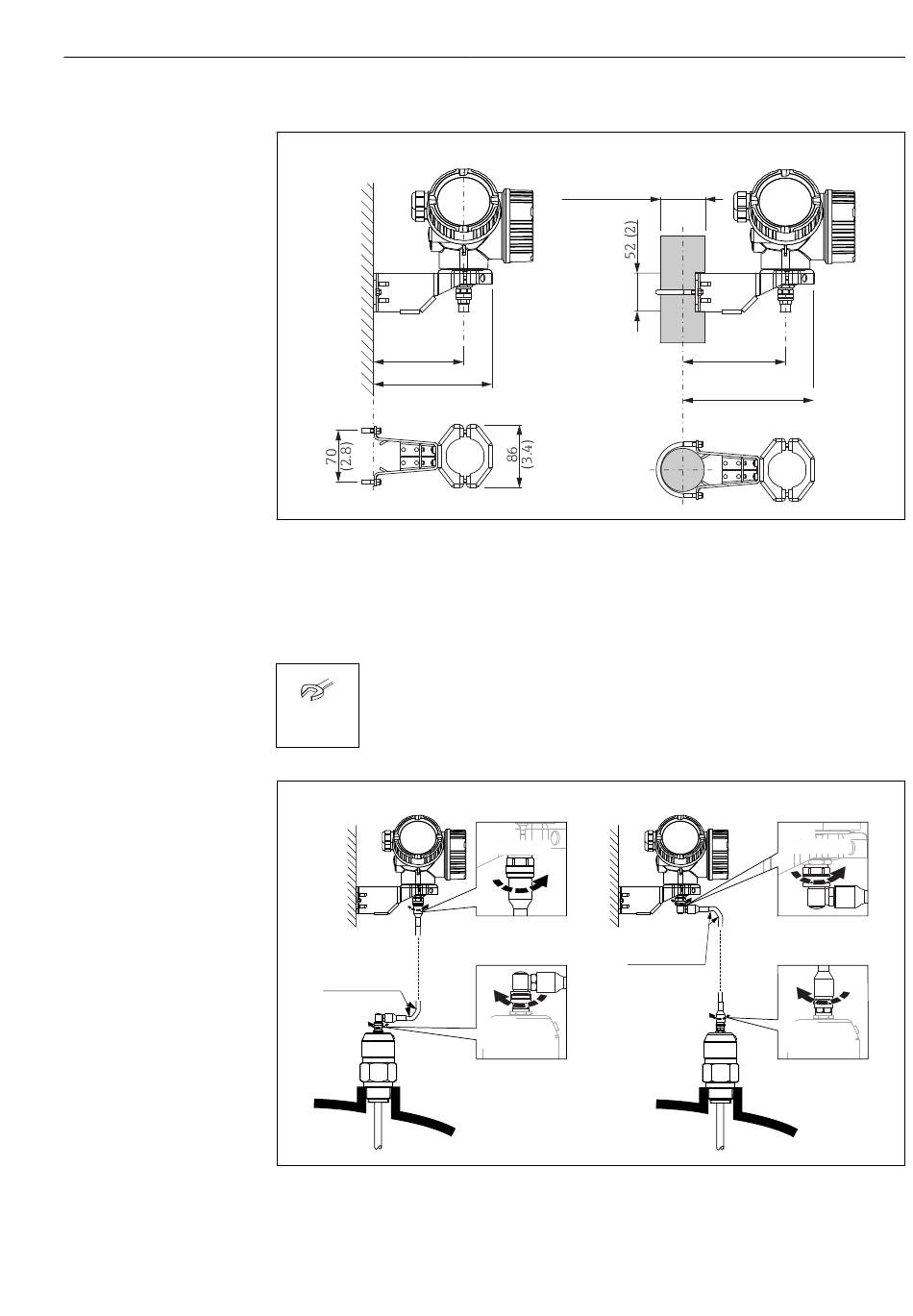

 6 Montage des Elektronikgehäuses mit dem Montagehalter. Maßeinheit mm (in)
A Wandmontage
B Mastmontage
Anschließen des Verbindungskables
SW 18 mm
A
C
r = 100 (4)
min
 7 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten:. Maßeinheit mm (in)
A Gewinkelter Stecker an der Sonde
B Gewinkelter Stecker am Elektronikgehäuse
C Länge Verbindungskabel nach Bestellung
ø42...60
(1.65...2.36)
B
6 Nm
(4.42 lbf ft)
r = 100 (4)
min
6 Nm
(4.42 lbf ft)
B
127...140
(5...5.51)
162...175
(6.38...6.89)
6 Nm
(4.42 lbf ft)
C
6 Nm
(4.42 lbf ft)
