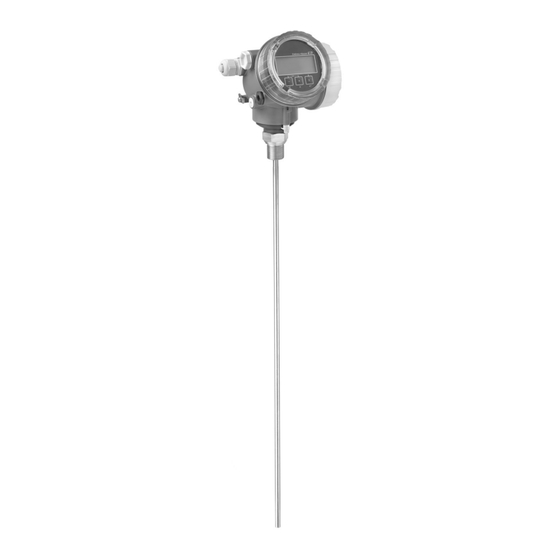

Endress+Hauser Levelflex FMP50 Technische Information
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Levelflex FMP50
  6. Technische information
Endress+Hauser Levelflex FMP50 Technische Information

Endress+Hauser Levelflex FMP50 Technische Information

Geführtes füllstand-radar füllstandmessung in flüssigkeiten
Vorschau ausblenden Andere Handbücher für Levelflex FMP50:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

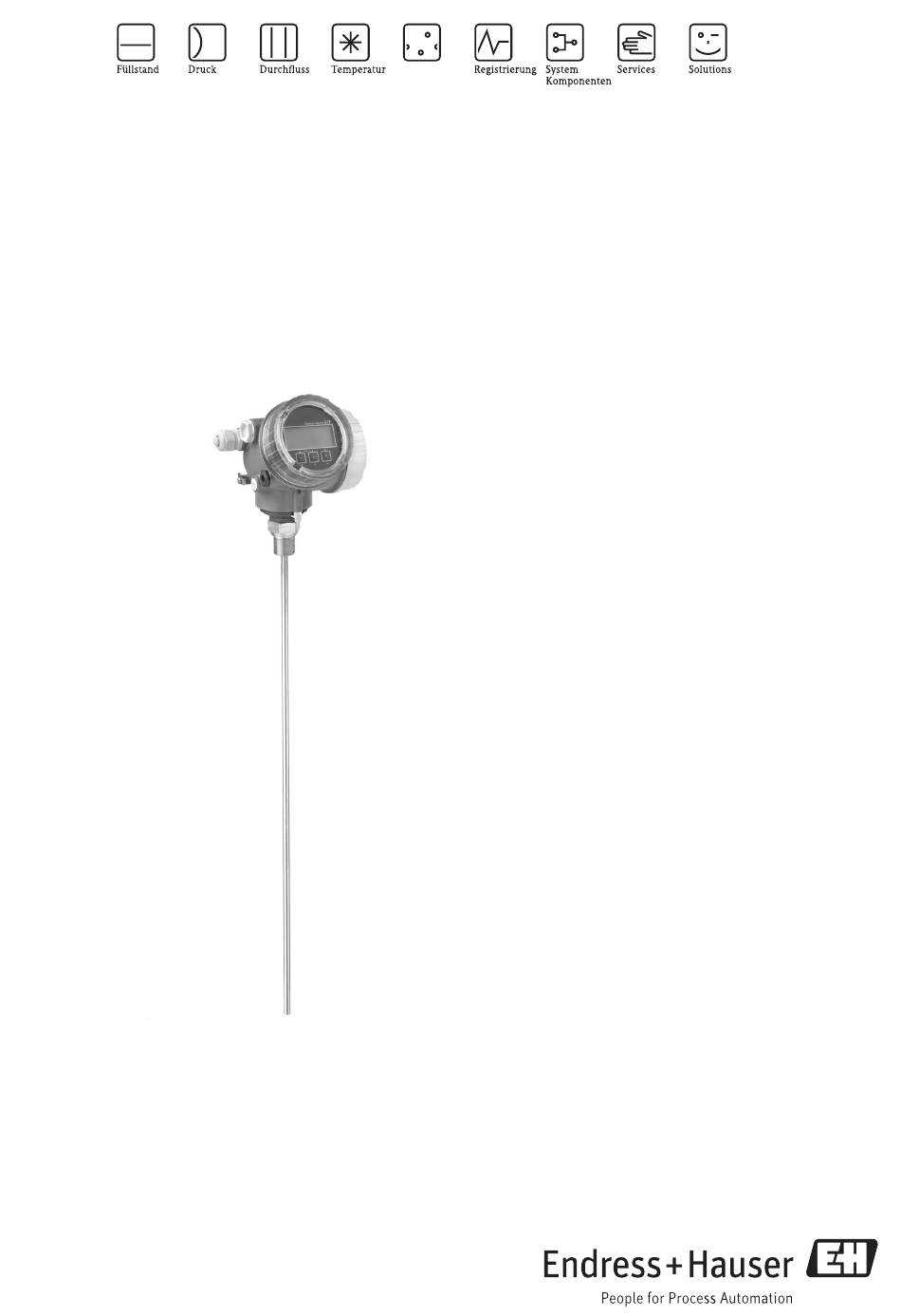

Technische Information
Levelflex FMP50
Geführtes Füllstand-Radar
Füllstandmessung in Flüssigkeiten
TI01000F/00/DE/15.12
71206433
Analyse
Anwendungsbereich
• FMP50 - wirtschaftlich attraktives Basisgerät für den
Einsatz in Vorrats- und Lageranwendungen sowie in
Prozesshilfskreisläufen.
• Messbereich bis 12 m (39 ft)
• Prozessanschluss 3/4" oder mit Adapterflansch
• Temperaturbereich: –20...+80 °C (–4...+176 °F)
• Druckbereich: –1...6 bar (–14,5...87 psi)
• Zur Systemintegration stehen folgende Protokolle zur
Verfügung:
– HART mit 4...20 mA analog
– PROFIBUS PA (Profil 3.02)
– FOUNDATION Fieldbus
• Einsatz für Füllstandsüberwachung (MIN, MAX,
Bereich) bis SIL 2 (Einzelgerät) bzw. SIL 3 (Redun-
danz, auch homogen), unabhängig beurteilt durch
TÜV nach IEC 61508
Ihre Vorteile
• Betriebssichere Messung auch bei wechselnden Pro-
dukteigenschaften
• Hohe Verfügbarkeit
• Integrierter Datenspeicher
• Werksabgleich auf Sondenlänge
• Intuitives, menügeführtes Bedienkonzept in Landes-
sprache
• Einfache Integration in Leit- oder Asset-Management
Systeme möglich
• Exakte Geräte- und Prozessdiagnose als schnelle Ent-
scheidungshilfe
• Zulassungen: ATEX, IEC Ex, CSA, FM, NEPSI
