Betriebsanleitung

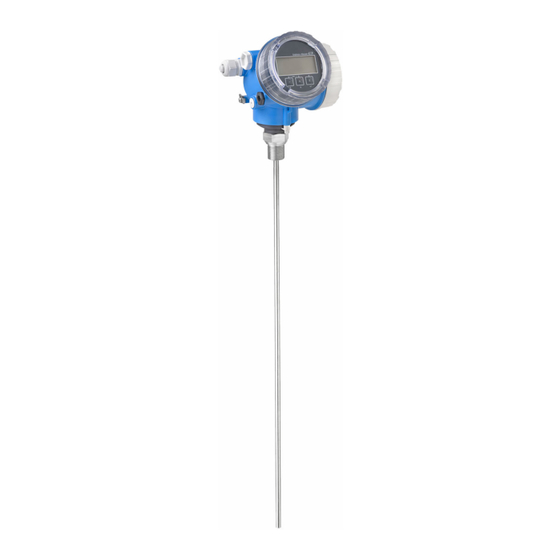

Levelflex FMP50
Geführtes Füllstand-Radar
Füllstandmessung in Flüssigkeiten
BA01051F/00/DE/02.12
71206419
Gültig ab Version
01.00.zz

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP50

  • Seite 1 Analyse Betriebsanleitung Levelflex FMP50 Geführtes Füllstand-Radar Füllstandmessung in Flüssigkeiten BA01051F/00/DE/02.12 71206419 Gültig ab Version 01.00.zz...
  • Seite 3: Inhaltsverzeichnis

    Levelflex FMP50 Inhaltsverzeichnis Inhaltsverzeichnis 6.2.5 Fixierung der Sonde ....29 Wichtige Hinweise zum Dokument . . . 6 6.2.6 Besondere Montagesituationen ..31 Funktion und Umgang mit dem Dokument .
  • Seite 4 Block ....... 63 Indextabellen der Endress+Hauser Parameter ..64 Störungsbehebung .
  • Seite 5 Levelflex FMP50 Inhaltsverzeichnis 19.3 Menü "Diagnose" ..... . 154 19.3.1 Untermenü "Diagnoseliste" ..155 19.3.2 Untermenü...
  • Seite 6: Wichtige Hinweise Zum Dokument

    Die aufgelisteten Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com ® Download 1.1.3 Sicherheitshinweise (XA) für Levelflex FMP50 Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei.
  • Seite 7: Darstellungskonventionen

    Levelflex FMP50 Wichtige Hinweise zum Dokument Merkmal Zulassung Sicherheitshinweise Sicherheitshinweise HART PROFIBUS FOUNDATION Fieldbus CSA C/US XP Cl.I,II,III Div.1 Gr.A-G, NI Cl.1 Div.2, Ex d XA00529F XA00570F FM IS Cl.I Div.1 Gr. A-D XA00531F XA00573F FM IS Cl.I,II,III Div.1 Gr.A-G, AEx ia, NI Cl.1 Div.2...
  • Seite 8: Elektrische Symbole

    Wichtige Hinweise zum Dokument Levelflex FMP50 1.2.2 Elektrische Symbole Symbol Bedeutung Gleichstrom Eine Klemme, an der Gleichspannung anliegt oder durch die Gleichstrom fließt. A0011197 Wechselstrom Eine Klemme, an der (sinusförmige) Wechselspannung anliegt oder durch die Wechselstrom fließt. A0011198 Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist.
  • Seite 9: Symbole In Grafiken

    Levelflex FMP50 Wichtige Hinweise zum Dokument Symbol Bedeutung Verweis auf Abbildung Verweist auf die entsprechende Abbildungsnummer und Seitenzahl. A0011196 Handlungsschritte … Ergebnis einer Handlungssequenz à Hilfe im Problemfall A0013562 1.2.5 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern Handlungsschritte …...
  • Seite 10: Grundlegende Sicherheitshinweise

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklä- ► rung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung.
  • Seite 11: Betriebssicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufge- listet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser...
  • Seite 12: Produktbeschreibung

    Produktbeschreibung Levelflex FMP50 Produktbeschreibung Produktaufbau 3.1.1 Kompaktgerät Levelflex A0013771 Aufbau des Levelflex å 1 Elektronikgehäuse Prozessanschluss (Einschraubgewinde) Seilsonde Sondenendgewicht Stabsonde Endress+Hauser...
  • Seite 13: Elektronikgehäuse

    Levelflex FMP50 Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422 Aufbau des Elektronikgehäuses å 2 Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Eingetragene Marken FOUNDATION Fieldbus Eingetragene Marke der Fieldbus Foundation, Austin, Texas, USA Ò...
  • Seite 14 Produktbeschreibung Levelflex FMP50 US-Patente EP-Patente 6.481.276 6.512.358 1 301 914 6.559.657 1 020 735 6.640.628 6.691.570 6.847.214 7.441.454 7.477.059 1 389 337 7.965.087 Endress+Hauser...
  • Seite 15: Warenannahme Und Produktidentifi

    Levelflex FMP50 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0016870 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) iden- tisch? A0013921 A0013922 A0013696 Ware unbeschädigt? Made in Germany, 79689 Maulburg DELIVERY NOTE A0013696...
  • Seite 16: Produktidentifizierung

    Sind die CD-ROMs (Product Documentation, Bedienprogramm) und Doku- mentationen vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vor- handen? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser-Ver- triebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •...
  • Seite 17: Typenschild

    Levelflex FMP50 Warenannahme und Produktidentifizierung 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: LN = MWP: Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: mm (in) 19 18 17 16 A0010725 Typenschild des Levelflex å...
  • Seite 18 Warenannahme und Produktidentifizierung Levelflex FMP50 Zulassung: ATEX II 1/2G Ex d(ia) IIC T6 ATEX II 1/3G Ex ic(ia) IIC T6 ATEX II 3G Ex nA IIC T6 ATEX II 3G Ex ic IIC T6 ATEX II 1/3G Ex nA(ia) IIC T6...
  • Seite 19 Levelflex FMP50 Warenannahme und Produktidentifizierung Hilfsenergie, Ausgang: 4-Draht 10,4-48VDC; 4-20mA HART Sonderausführung, TSP-Nr. zu spez. Anzeige, Bedienung: Ohne, via Kommunikation SD02 4-zeilig, Drucktasten + Datensicherungsfunktion Sonderausführung, TSP-Nr. zu spez. Gehäuse: GT19 Zweikammer, Kunststoff PBT GT20 Zweikammer, Alu beschichtet Sonderausführung, TSP-Nr. zu spez.
  • Seite 20 Warenannahme und Produktidentifizierung Levelflex FMP50 Weitere Bediensprache: Portugiesisch Polnisch Russisch Chinesisch Kurzzeichen Japanisch Koreanisch Tschechisch Kalibration: 5-Punkt Linearitätsprotokoll Sonderausführung, TSP-Nr. zu spez. Dienstleistung: (Mehrfachauswahl möglich) Kundenspezifische Parametrierung HART Kundenspezifische Parametrierung PA Kundenspezifische Parametrierung FF Ohne Tooling DVD (FieldCare setup) Sonderausführung, TSP-Nr. zu spez.
  • Seite 21 Levelflex FMP50 Warenannahme und Produktidentifizierung Kennzeichnung: (Mehrfachauswahl möglich) Messstelle (TAG), siehe Zusatzspez. Busadresse, siehe Zusatzspez. Endress+Hauser...
  • Seite 22: Lagerung, Transport

    Lagerung, Transport Levelflex FMP50 Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40…+80 °C (–40…+176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse kann abreißen! Verletzungsgefahr! Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren. ► Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten.
  • Seite 23: Montage

    Levelflex FMP50 Montage Montage Montagemaße 6.1.1 Abmessungen Elektronikgehäuse 78 (3.07) 90 (3.54) A0015133 Gehäuse GT19 (Kunststoff PBT); Abmessungen in mm (in) å 4 90 (3.54) 78 (3.07) A0015134 Gehäuse GT20 (Alu beschichtet); Abmessungen in mm (in) å 5 Endress+Hauser...
  • Seite 24: Abmessungen Montagehalter

    Montage Levelflex FMP50 6.1.2 Abmessungen Montagehalter 122 (4.8) 140 (5.5) 158 (6.2) 175 (6.9) Ø 42 ... 60 mm (inch) (1-1/4 ... 2) A0014793 Montagehalter für das Elektronikgehäuse å 6 Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.
  • Seite 25: Fmp50: Abmessungen Prozessanschluss

    Levelflex FMP50 Montage 6.1.3 FMP50: Abmessungen Prozessanschluss/Sonde (4.8) = 100 (4) ø82.5 ø59.35 (ø3.25) (ø2.34) SW36 AF36 ¾ NPT¾ ø4 (ø0.16) ø8 (ø0.31) ø22 (ø0.87) mm (in) A0012644 Montagebügel für Sondendesign "Sensor abgesetzt" (Merkmal 600) Gewinde ISO228 G3/4 oder ANSI MNPT3/4 (Merkmal 100) Stabsonde 8mm oder 1/3"...
  • Seite 26: Montagebedingungen

    Montage Levelflex FMP50 Montagebedingungen 6.2.1 Geeignete Montageposition A0012606 Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters –...
  • Seite 27: Montage Bei Beengten Verhältnissen

    Levelflex FMP50 Montage Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand lassen. Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr zugänglich. 6.2.2 Montage bei beengten Verhältnissen Montage mit abgesetzter Sonde Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde.
  • Seite 28: Hinweise Zum Prozessanschluss

    Montage Levelflex FMP50 Seitliche Belastbarkeit von Stabsonden Sensor Merkmal 060 Sonde Seitliche Belastbarkeit (Biegefestigkeit) [Nm] FMP50 AA, AB Stab 8mm (1/3") 316L Seitliche Belastung (Biegemoment) durch Strömung Die Formel zur Errechnung des auf die Sonde wirkenden Biegemoments M: × r/2 × v ×...
  • Seite 29: Einschraubgewinde

    Levelflex FMP50 Montage Einschraubgewinde A0015121 Montage mit Einschraubgewinde; bündig mit der Behälterdecke å 7 Dichtung Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 1, Einschraubzapfen Form A. Dazu passen folgende Dichtringe: Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwen-...
  • Seite 30 Montage Levelflex FMP50 • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstrebun- gen oder ein anderes Teil berührt • Zum Fixieren ist im Sondengewicht ein Innengewinde vorgesehen: Seil 4 mm (1/6"), 316: M 14...
  • Seite 31: Besondere Montagesituationen

    Levelflex FMP50 Montage 6.2.6 Besondere Montagesituationen Bypässe und Schwallrohre Für Informationen zu Bypasslösungen von Endress+Hauser kontaktieren Sie bitte Ihre End- ress+Hauser-Vertriebsstelle. A0014129 Montage in Schwallrohr Montage in Bypass • Rohrdurchmesser: > 40 mm (1,6 in) (für Stabsonden). • Der Einbau einer Stabsonde kann bis zu einem Durchmesser von 100 mm erfolgen. Bei größe- ren Durchmessern wird der Einsatz von FMP51 mit Koaxsonde empfohlen.
  • Seite 32: Unterirdische Tanks

    Montage Levelflex FMP50 Unterirdische Tanks A0014142 Bei Stutzen mit großem Durchmesser FMP51 mit Koaxsonde einsetzen, um Reflexionen an der Stutzenwand zu vermeiden. Schräge Montage A0014145 • Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden. • Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt werden.
  • Seite 33: Voraussetzungen

    Levelflex FMP50 Montage Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Levelflex mit Seil- oder Stabsonde benötigt zur Messung eine metallische Fläche am Prozessan- schluss. Deswegen: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozess- anschluss anbringen.
  • Seite 34 Montage Levelflex FMP50 Bei der Montage beachten: • Die Sonde ohne Freiraum direkt an der Behälterwand montieren. • Zum Schutz gegen Beeinflussung der Messung ein Kunststoffhalbrohr mit mindestens 200 mm (8 in) Durchmesser oder einen vergleichbaren Schutz an der Sonde anbringen.
  • Seite 35: Behälter Mit Wärmeisolation

    Levelflex FMP50 Montage Behälter mit Wärmeisolation Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubezie- hen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausgehen.
  • Seite 36: Messgerät Montieren

    Montage Levelflex FMP50 Messgerät montieren 6.3.1 Benötigtes Montagewerkzeug • Für Einschraubgewinde 3/4": Gabelschlüssel 36 mm • Zum Kürzen von Stab- oder Koax-Sonden: Säge • Zum Kürzen von Seilsonden: – Innensechskantschlüssel SW3 (für 4-mm-Seile) bzw. SW4 (für 6-mm-Seile) – Säge oder Bolzenschneider •...
  • Seite 37: Gerät Montieren

    Levelflex FMP50 Montage 4 / 6 mm 0.16 / 0.25 inch 5/15 Nm A0012453 1. Mit Innensechskantschlüssel SW3 (bei 4-mm-Seil) bzw. SW4 (bei 6-mm-Seil) die 3 Gewin- destifte am Seilgewicht lösen. Hinweis: Die Gewindestifte sind zur Sicherung gegen unbeab- sichtigtes Lösen mit einer klemmenden Beschichtung versehen, so dass beim Lösen ein erhöhtes Drehmoment aufgebracht werden muss.
  • Seite 38: Seilsonden Montieren

    Montage Levelflex FMP50 Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch einschrauben und damit am Prozessbehälter befestigen. • Beim Einschrauben nur am Sechskant drehen: – Gewinde 3/4": Gabelschlüssel 36 mm – Gewinde 1-1/2": Gabelschlüssel 55 mm • Maximal erlaubtes Anzugsdrehmoment: –...
  • Seite 39: Anschließen Des Verbindungskables

    Levelflex FMP50 Montage VORSICHT Mechanische Spannungen können die Stecker des Verbindungskabels beschädigen oder zu einem unbeabsichtigten Lösen des Steckers führen. Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbingungska- ► bel anbringen. Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Biegeradius: ►...
  • Seite 40: Messumformergehäuse Drehen

    Montage Levelflex FMP50 6 Nm 6 Nm = 100 mm (4”) = 100 mm (4”) 6 Nm 6 Nm A0014794 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten: å 10 Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse 6.3.5 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messum-...
  • Seite 41: Anzeigemodul Drehen

    Levelflex FMP50 Montage 6.3.6 Anzeigemodul drehen 3 mm A0013905 1. Falls vorhanden (d.h. bei Geräten mit Staub-Ex-/DIP-Zulassung): Sicherungskralle des Elek- tronikraumdeckels mit Innensechskantschlüssel lösen. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. 4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung.
  • Seite 42: Elektrischer Anschluss

    Elektrischer Anschluss Levelflex FMP50 Elektrischer Anschluss Anschlussmöglichkeiten 7.1.1 PROFIBUS PA / FOUNDATION Fieldbus A0011341 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus å 11 Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Kabelschirm: Kabelspezifikation beachten Anschlussklemmen Schaltausgang (Open Collector) Anschlussklemmen PROFIBUS PA / FOUNDATION Fieldbus Anschlussklemme für Potenzialausgleichsleitung...
  • Seite 43: Beispiele Zum Anschluss Des Schaltausgangs

    • Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/21 Anschlussbedingungen 7.2.1 Kabelspezifikation FOUNDATION Fieldbus • Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. • Klemmen für Aderquerschnitte: 0,5…2,5 mm (20…14 AWG) • Kabelaußendurchmesser: 5…9 mm (0,2…0,35 in) Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC...
  • Seite 44: Überspannungsschutz

    Elektrischer Anschluss Levelflex FMP50 7.2.3 Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß DIN EN 60079-14, Prüfnorm 60060-1 (10 kA, Puls 8/20 ms) erfordert: Überspannungsschutz durch integriertes oder externes Überspannungsschutz-Modul sicherstellen. Integrierter Überspannungsschutz Für die HART 2-Leiter-Geräte sowie für PROFIBUS PA und FOUNDATION Fieldbus ist ein inte-...
  • Seite 45: Messgerät Anschließen

    Levelflex FMP50 Elektrischer Anschluss Messgerät anschließen WARNUNG Explosionsgefahr! Entsprechende nationale Normen beachten. ► Angaben der Sicherheitshinweise (XA) einhalten. ► Nur spezifizierte Kabelverschraubung benutzen. ► Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ► Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
  • Seite 46: Steckbare Federkraftklemmen

    Elektrischer Anschluss Levelflex FMP50 Kabel gemäß Klemmenbelegung anschließen (® ä 42). 8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbinden. 9. Deckel des Anschlussklemmenraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet;...
  • Seite 47: Anschlusskontrolle

    Levelflex FMP50 Elektrischer Anschluss Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? Ist die Klemmenbelegung korrekt (®...
  • Seite 48: Bedienmöglichkeiten

    A0014125 Möglichkeiten zur Vor-Ort-Bedienung å 14 Anzeigemodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden Bedienmöglichkeiten über CDI-Schnittstelle (= Endress+Hauser Common Data Interface) 2.1 Computer mit Bedientool (FieldCare) 2.2 Commubox FXA291, angeschlossen an die CDI-Schnittstelle des Geräts 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0013137 Bedienmöglichkeiten über FHX50...
  • Seite 49 Levelflex FMP50 Bedienmöglichkeiten FF-HSE FF-H1 ENDRESS + HAUSER – FF-H1 A0017188 Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten å 16 Industrial network High Speed Ethernet FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät Sicherheitsbarriere Busabschlusswiderstand (Terminator) FFblue Bluetooth-Modem Field Xpert SFX100 FieldCare NI-FF Schnittstellenkarte Folgende Möglichkeiten der Systemanbindung sind realisierbar:...
  • Seite 50: Das Bedienmenü

    Bedienmöglichkeiten Levelflex FMP50 Das Bedienmenü 8.2.1 Aufbau Sprache Anzeige/Betrieb Parameter 1 Parameter 2 Parameter N Setup Setup-Parameter 1 Setup-Parameter 2 Setup-Parameter N Freigabecode eingeben Erweitertes Setup Parameter 1 Parameter N Untermenü 1 Untermenü N Parameter 1 Diagnose Parameter N Untermenü 1 Untermenü...
  • Seite 51: Untermenüs Und Nutzerrollen

    Levelflex FMP50 Bedienmöglichkeiten 8.2.2 Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzerrolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts. Nutzerrolle Typische Aufgaben Menü Inhalt/Bedeutung Bediener Aufgaben im laufenden Messbetrieb: "Sprache" Legt die Bediensprache fest.
  • Seite 52 Bedienmöglichkeiten Levelflex FMP50 WP SIM DISPL Spare part: FMP52X-AB 02.01.03 Dev_R ex works SW update #1 SW update #2 A0013132 1. Gehäusedeckel über dem Anzeige- und Bediennmodul abschrauben. 2. Anzeige- und Bedienmodul drehen und abnehmen. 3. Schreibschutzschalter (WP) in die gewünschte Position bringen. (A): frei; (B): gesperrt 4.
  • Seite 53: Anzeige- Und Bedienmodul

    Levelflex FMP50 Bedienmöglichkeiten Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635 Anzeigedarstellung auf dem Anzeige- und Bedienmodul å 18 Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert...
  • Seite 54: Anzeigesymbole Für Die Untermenüs

    Bedienmöglichkeiten Levelflex FMP50 Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0011975 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0011974 • links in der Kopfzeile im Menü "Setup"...
  • Seite 55 Levelflex FMP50 Bedienmöglichkeiten Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0011995 Distanz A0011996 Stromausgang A0011998 Gemessener Strom A0011999 Klemmenspannung A0012106 Elektronik- oder Sensortemperatur A0012104 Messkanäle Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Dia- gnosemeldung generiert.
  • Seite 56: Bedienelemente

    Bedienmöglichkeiten Levelflex FMP50 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0013969 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach unten.
  • Seite 57: Zahlen Und Text Eingeben

    Levelflex FMP50 Bedienmöglichkeiten 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bediensymbole zur Verfügung: Zahleneditor Symbol Bedeutung Auswahl der Zahlen von 0...9 …...
  • Seite 58 Bedienmöglichkeiten Levelflex FMP50 Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen. A0013986 Löscht alle eingegebenen Zeichen.
  • Seite 59 Levelflex FMP50 Bedienmöglichkeiten Textkorrektur-Symbole unter A0013990 A0013991 A0013989 A0013988 Löscht alle eingegebenen Verschiebt die Eingabeposi- Verschiebt die Eingabeposi- Löscht ein Zeichen links Zeichen. tion um eine Stelle nach tion um eine Stelle nach neben der Eingabeposition. links. rechts. Endress+Hauser...
  • Seite 60: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul

    Bedienmöglichkeiten Levelflex FMP50 8.3.4 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung aufgenom- men wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstellen: (2s) A0014274 Endress+Hauser...
  • Seite 61: 24 9 Integration In Ein Foundation

    Levelflex FMP50 Integration in ein FOUNDATION Fieldbus-Netzwerk Integration in ein FOUNDATION Fieldbus- Netzwerk Gerätebeschreibungsdatei (DD) Um ein Gerät zu konfigurieren und in ein FF-Netzwerk zu integrieren, benötigen Sie: • Ein FF-Konfigurationsprogramm • Die Cff-Datei (Common File Format: *.cff) • Die Gerätebeschreibung (DD) in einem der folgenden Formate –...
  • Seite 62: Blockmodell

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP50 – EH_Levelflex_xxxxxxxxxx – RESOURCE_xxxxxxxxxxx (RB2) SETUP_ xxxxxxxxxxx (TRDSUP) ADV_SETUP_ xxxxxxxxxxx (TRDASUP) DISPLAY_ xxxxxxxxxxx (TRDDISP) DIAGNOSTIC_ xxxxxxxxxxx (TRDDIAG) EXPERT_CONFIG_ xxxxxxxxxxx (TRDEXP) EXPERT_INFO_ xxxxxxxxxxx (TRDEXPIN) SERVICE_SENSOR_ xxxxxxxxxxx (TRDSRVSB) SERVICE_INFO_ xxxxxxxxxxx (TRDSRVIF) DATA_TRANSFER_ xxxxxxxxxxx (TRDHROM) ANALOG_INPUT_1_...
  • Seite 63: Blockkonfiguration Im Auslieferungszustand

    Endress+Hauser Richtlinie BA00062S. Die Richtlinie enthält einen Überblick über die Standardfunktionsblöcke, die in den FOUN- DATION Fieldbus-Spezifikationen FF 890 - 894 beschrieben sind. Sie ist als Hilfe bei der Verwendung dieser Blöcke gedacht, die in den Endress+Hauser-Feldgeräten implementiert sind. 9.4.2...
  • Seite 64: Indextabellen Der Endress+Hauser Parameter

    Relative Trennschichtamplitude 33070 Grundrauschen 33107 Obere Trennschichtdicke Indextabellen der Endress+Hauser Parameter In den folgenden Tabellen sind die herstellerspezifischen Geräteparameter der Resource-Blöcke aufgeführt. Für die FOUNDATION Fieldbus-Parameter siehe das Dokument BA062S "Guideline - FOUNDATION Fieldbus Function Blocks", das auf der Internetseite www.endress.com zum Her- unterladen bereitsteht.
  • Seite 65: Advanced Setup Transducer Block

    Levelflex FMP50 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Schreibzu- MODE_BL Beschrei- (Bytes) Class griff bung full_calibration Abgleich Voll FLOAT Static (® ä 121) distance_unit Längeneinheit ENUM16 Static (® ä 119) interface Trennschicht FLOAT Dynamic level_unit Füllstandeinheit...
  • Seite 66: Display Transducer Block

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP50 Name Label Index Data type Größe Storage Schreibzu- MODE_BLK Beschreibung (Bytes) Class griff output_echo_lost Ausgang bei Echoverlust ENUM16 Static (® ä 137) intermediate_height Zwischenhöhe FLOAT Static AUTO (® ä 134) level_correction Füllstandkorrektur FLOAT Static (®...
  • Seite 67: Diagnostic Transducer Block

    Levelflex FMP50 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Schreibzu- MODE_BLK Beschreibung (Bytes) Class griff decimal_places_1 1. Nachkommastellen ENUM16 Static AUTO (® ä 146) decimal_places_2 2. Nachkommastellen ENUM16 Static AUTO (® ä 147) decimal_places_3 3. Nachkommastellen...
  • Seite 68: Expert Configuration Transducer Block

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP50 Name Label Index Data type Größe Storage Schreib- MODE_BLK Beschreibung (Bytes) Class zugriff result_device_check Ergebnis Gerätetest ENUM16 Dynamic (® ä 168) last_check_time Letzter Test STRING Dynamic (® ä 168) linearization_type Linearisierungsart ENUM16 Static (®...
  • Seite 69 Levelflex FMP50 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Class Schreibzu- MODE_BLK (Bytes) griff control_measurement Messung ENUM16 Static AUTO control_measurement Steuerung Messung ENUM16 Static AUTO filter_dead_time Totzeit FLOAT Static present_reference_distance Aktuelle Referenzdistanz FLOAT Dynamic history_reset Historie rückgesetzt...
  • Seite 70: Expert Information Transducer Block

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP50 Name Label Index Data type Größe Storage Class Schreibzu- MODE_BLK (Bytes) griff eop_level_evaluation_ro EOP-Füllstand-Auswertung ENUM16 Static sensor_type_ro Sensortyp ENUM16 Static calculated_dc_status_en Status ENUM8 Dynamic 9.6.6 Expert Information Transducer Block Die Parameter des Expert Information Transducer Block sind beschrieben im Dokument GP01015F: "Levelflex FMP5x - Beschreibung der Geräteparameter - FOUNDATION Field-...
  • Seite 71: Service Sensor Transducer Block

    AUTO 9.6.7 Service Sensor Transducer Block Die Parameter des Service Sensor Transducer Blocks können nur durch autorisierte Service-Mit- arbeiter von Endress+Hauser bedient werden. 9.6.8 Service Information Transducer Block Die Parameter des Service Information Transducer Blocks können nur durch autorisierte Ser- vice-Mitarbeiter von Endress+Hauser bedient werden.
  • Seite 72 Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP50 Name Label Index Data type Größe (Bytes) Storage Class Schreibzugriff MODE_BLK digits_at_0_mVdB FLOAT Dynamic AUTO digits_per_mVdB FLOAT Dynamic AUTO actual_diagnostics Aktuelle Diagnose UINT32 Static electric_probe_length Elektrische Sondenlänge FLOAT Dynamic empty_calibration_ro Abgleich Leer FLOAT...
  • Seite 73: Methoden

    Levelflex FMP50 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe (Bytes) Storage Class Schreibzugriff MODE_BLK present_probe_length_ee FLOAT Static AUTO reset_appl_para_chg_flags ENUM16 Static AUTO reset_dyn_persistent ENUM16 Static AUTO locking_status Status Verriegelung BIT_ENUM16 Dynamic decimal_places_menu Nachkommastellen Menü ENUM16 Static...
  • Seite 74: Inbetriebnahme Über Bedienmenü (Vor-Ort-Anzeige, Fieldcare)

    Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP50 Inbetriebnahme über Bedienmenü (Vor-Ort- Anzeige, FieldCare) 10.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (® ä 41) •...
  • Seite 75: Sprache Einstellen

    Levelflex FMP50 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) 10.4 Sprache einstellen 10.4.1 Sprache einstellen über Vor-Ort-Anzeige A0013637 10.4.2 Sprache einstellen über Bedientool (FieldCare) A0015305-DE Endress+Hauser...
  • Seite 76: Füllstandmessung Konfigurieren

    Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP50 10.5 Füllstandmessung konfigurieren 20 mA 100% 4 mA A0011360 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten å 23 LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand...
  • Seite 77: Vor-Ort-Anzeige Konfigurieren

    Levelflex FMP50 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) 10.6 Vor-Ort-Anzeige konfigurieren 10.6.1 Werkseinstellung der Vor-Ort-Anzeige bei Füllstandmessungen Parameter Werkeinstellung bei Geräten mit 1 Strom- Werkeinstellung bei Geräten mit 2 Stromaus- ausgang gängen Format Anzeige 1 Wert groß 1 Wert groß 1. Anzeigewert Füllstand linearisiert Füllstand linearisiert...
  • Seite 78: Inbetriebnahme Über Foundation Fieldbus-Konfigurationsprogramm

    Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP50 Inbetriebnahme über FOUNDATION Fieldbus- Konfigurationsprogramm 11.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (® ä 41) • Checkliste "Anschlusskontrolle" (® ä 47) 11.2...
  • Seite 79: Analog Input Blöcke Parametrieren

    Levelflex FMP50 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 11.2.4 Analog Input Blöcke parametrieren Das Gerät verfügt über 2 Analog Input Blöcke, die wahlweise den verschiedenen Prozessgrößen zugeordnet werden können. Werkseinstellung Analog Input Block CHANNEL AI 1 32949: Füllstand linearisiert AI 2 32856: Distanz 1.
  • Seite 80: Sprache Wählen

    Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP50 XD_SCALE OUT_SCALE EU_100 EU_0 EU_100 EU_0 OUT_VALUE A0017338 Skalierung des Messwerts im AI Block å 24 • Wenn Sie im Parameter L_TYPE den Modus Direct gewählt haben, können Sie die Werte und Einheiten für XD_SCALE und OUT_SCALE nicht ändern.
  • Seite 81: Füllstandmessung Konfigurieren

    Levelflex FMP50 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 11.5 Füllstandmessung konfigurieren Zur Konfiguration der Messung kann auch die Methode Setup verwendet werden. Diese wird über den Transducerblock SETUP (TRDSUP) aufgerufen. 20 mA 100% 4 mA A0011360 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten å 25 LN = Sondenlänge...
  • Seite 82: Vor-Ort-Anzeige Konfigurieren

    • 33100: Tank leer nur vorhanden für beschichtete Sonden und "Tanktyp" = "Bypass/Schwallrohr" Bei Bedarf können im Parameter "DK-Wert (dc_value)" auch kleinere DKs eingegeben werden. Bei DK<1,6 kann allerdings der Messbereich eingeschränkt sein. Kontaktieren Sie in diesen Fällen Endress+Hauser. 11.6 Vor-Ort-Anzeige konfigurieren 11.6.1...
  • Seite 83 Levelflex FMP50 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Blockbedienung Block: DISPLAY (TRDDISP) Parameter: Konfigurationsdaten verwalten (configuration_management) Funktionen der Parameteroptionen Optionen Beschreibung 33097: Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM in das Anzeigemodul des Geräts gesichert. Die Sicherungskopie umfasst die Messumformerdaten des Geräts.
  • Seite 84: Ereignisverhalten Gemäß Foundation Fieldbus-Spezifikation Ff912 Konfigurieren

    Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP50 11.8 Ereignisverhalten gemäß FOUNDATION Fieldbus- Spezifikation FF912 konfigurieren Das Gerät entspricht der FOUNDATION Fieldbus-Spezifikation FF912. Das bedeutet unter ande- rem: • Die Diagnosekategorie gemäß NAMUR-Empfehlung NE107 wird in herstellerunabhängiger Form über den Feldbus übertragen: –...
  • Seite 85: Ereignisgruppen

    Levelflex FMP50 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 11.8.1 Ereignisgruppen Die Diagnoseereignisse sind entsprechend der Quelle und dem Gewicht des Ereignisses in 16 Gruppen eingeteilt. Jeder Gruppe ist dabei ab Werk eine Default-Ereigniskategorie zugeordnet. Zu jeder Ereignisgruppe gehört dabei ein Bit der Zuordnungsparameter.
  • Seite 86 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP50 Ereignis-Gewicht Default-Ereigniskategorie Ereignisquelle Bit Ereignisse dieser Gruppe Konfiguration S441: Stromausgang 1 Prozess • S801: Energie zu niedrig • S825: Betriebstemperatur • S921: Veränderung an Referenz • S942: In Sicherheitsdistanz • S943: In Blockdistanz • S944: Füllstandbereich •...
  • Seite 87: Zuordnungsparameter

    Levelflex FMP50 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 11.8.2 Zuordnungsparameter Die Zuordnung der Ereigniskategorien zu den Ereignisgruppen geschieht über vier Zuordnungspa- rameter. Diese befinden sich im Block RESOURCE (RB2): • FD_FAIL_MAP: für Ereigniskategorie Ausfall (F) • FD_CHECK_MAP: für Ereigniskategorie Funktionskontrolle (C) • FD_OFFSPEC_MAP: für Ereigniskategorie Außerhalb der Spezifikation (S) •...
  • Seite 88 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP50 A0017618 Navigieren Sie im FieldCare-Navigationsfenster zur Seite Experte ® Kommunikation ® Field diagnostics ® Alarm detection enable. A0017621 Die Spalten "Fail Map" und "Check Map" im Auslieferungszustand å 26 Suchen Sie in der Spalte Fail Map die Gruppe Configuration Highest Severity und deak- tivieren Sie das zugehörige Kontrollkästchen (A).
  • Seite 89 Levelflex FMP50 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm A0017615 Die Spalten "Fail Map" und "Check Map" nach der Änderung å 27 Es ist darauf zu achten, dass für jede Ereignisgruppe in mindestens einem der Zuordnungspa- rameter das entsprechende Bit gesetzt ist. Andernfalls wird mit dem Ereignis keine Kategorie über den Bus übertragen.
  • Seite 90: Konfigurierbarer Bereich

    Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP50 11.8.3 Konfigurierbarer Bereich Für die folgenden Ereignisse lassen sich die Ereigniskategorie individuell definieren - unabhängig von der Ereignisgruppe, der sie in der Werkseinstellung zugeordnet sind: • F941: Echo verloren • S942: In Sicherheitsdistanz Um die Ereigniskategorie zu ändern, muss das Ereignis zunächst einem der Bits 1 bis 15 zugewie- sen werden.
  • Seite 91: Übertragung Der Ereignismeldungen Auf Den Bus

    Levelflex FMP50 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm A0017620 Gehen Sie in die Spalte Offspec Map und aktivieren Sie das Kontrollkästchen zum betroffe- nen Bit (hier: Configurable Area Bit 1). Bestätigen Sie die Eingabe mit der Enter-Taste. Eine Änderung der Fehlerkategorie von In Sicherheitsdistanz (In safety distance) wirkt nicht auf einen bereits bestehenden Fehler.
  • Seite 92: Störungsbehebung

    Störungsbehebung Levelflex FMP50 Störungsbehebung 12.1 Fehlersuche Parameterierfehler bei Füllstandmessungen Fehler Mögliche Ursache Behebung Falscher Messwert Wenn gemessene Distanz (Setup ® • Parameter Abgleich Leer prüfen und Distanz) mit tatsächlicher Distanz gegebenfalls korrigieren(® ä 120). übereinstimmt: • Parameter Abgleich Voll prüfen und Abgleichfehler gegebenenfalls korrigieren (®...
  • Seite 93: Diagnoseinformation Auf Vor-Ort-Anzeige

    Levelflex FMP50 Störungsbehebung 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diagnosemel- dung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 94: Diagnoseereignis Und Ereignistext

    Störungsbehebung Levelflex FMP50 Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazu- gehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal Ereignisnummer Ereignistext ¯...
  • Seite 95: Diagnoseereignis Im Bedientool

    Levelflex FMP50 Störungsbehebung 1. Taste O drücken ( -Symbol). Ã Die Meldung zu den Behebungsmaßnahmen des Diagnoseereignisses öffnet sich. 2. Gleichzeitig S + O drücken. Ã Die Meldung zu den Behebungsmaßnahmen wird geschlossen. 12.3 Diagnoseereignis im Bedientool Wenn im Bedientool ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich das Sta- tussignal zusammen mit dem dazugehörigen Symbol für Ereignisverhalten gemäß...
  • Seite 96: Diagnosemeldungen Im Diagnostic Transducer Block (Trddiag)

    Störungsbehebung Levelflex FMP50 12.4 Diagnosemeldungen im DIAGNOSTIC Transducer Block (TRDDIAG) • Der Parameter Aktuelle Diagnose (actual diagnostics) zeigt die Meldung mit der höchsten Priorität an. Jede Meldung wird zusätzlich gemäß FOUNDATION Fieldbus-Spezifikation über die Parameter XD_ERROR und BLOCK_ERROR angezeigt. • Über die Paramter Diagnose 1 (diagnostics_1) bis Diagnose 5 (diagnostics 5) kann man eine Liste der aktiven Alarme einsehen.
  • Seite 97: Elektronikfehler

    Levelflex FMP50 Störungsbehebung Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F105 HF-Kabel 1. HF-Kabel Verbindung prüfen. Alarm 2. HF-Kabel tauschen. F106 Sensor 1. Sensorbeschichtung prüfen. Alarm 2. Sensor tauschen. 12.6.2 Elektronikfehler Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F242 Software inkompatibel 1. Software prüfen.
  • Seite 98: Prozessfehler

    Störungsbehebung Levelflex FMP50 Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung M438 Datensatz 1. Datensatzdatei prüfen. Warnung 2. Geräteparametrierung prüfen. 3. Up- und Download der neuen Konfiguration. S441 Stromausgang 1 1. Prozess prüfen. Warnung 2. Einstellung Stromausgang prüfen. C484 Simulation Fehlermodus Simulation ausschalten.
  • Seite 99: Ereignis-Logbuch Filtern

    Levelflex FMP50 Störungsbehebung / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE Max. 20 Ereignismeldungen können chronologisch angezeigt werden. Wenn im Gerät die erwei- terte Funktion vom HistoROM freigeschaltet ist (Bestelloption), sind es bis zu 100 Meldungsein- träge.
  • Seite 100: Übersicht Zu Informationsereignissen

    Störungsbehebung Levelflex FMP50 12.7.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Logbuch ange- zeigt und nicht in der Diagnoseliste. Informationser- Ereignistext eignis I1000 -------- (Gerät ok) I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I1092 Messwertspeicher gelöscht...
  • Seite 101: Reparatur

    13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammen- gefasst.
  • Seite 102: Ersatzteile

    Reparatur Levelflex FMP50 13.2 Ersatzteile • Einige austauschbare Messgerät-Komponenten sind durch ein Ersatzteiltypenschild gekenn- zeichnet. Dieses enthält Informationen zum Ersatzteil. • Im Anschlussraumdeckel des Messgeräts befindet sich ein Ersatzteiltypenschild, das folgende Angaben enthält: – Eine Auflistung der wichtigsten Ersatzteile zum Messgerät inklusive ihrer Bestellinformation.
  • Seite 103: Wartung

    Levelflex FMP50 Wartung Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 14.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäu- seoberfläche und die Dichtungen nicht angreift. Endress+Hauser...
  • Seite 104: Zubehör

    Zubehör Levelflex FMP50 Zubehör 15.1 Gerätespezifisches Zubehör Zubehör Beschreibung Wetterschutzhaube mm (in) A0015466 298.5 (11.8) 273.8 (10.8) 164 (6.46) 255.1 (10) mm (in) A0015472 37,8 mm (1,49 in) 54 mm (2,13 in) Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produkt- struktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").
  • Seite 105 Levelflex FMP50 Zubehör Zubehör Beschreibung Montagehalter für das Elek- tronikgehäuse 122 (4.8) 140 (5.5) 158 (6.2) 175 (6.9) Ø 42 ... 60 mm (inch) (1-1/4 ... 2) A0014793 Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Pro- dukstruktur) ist der Montagehalter im Lieferumfang enthalten.
  • Seite 106 Zubehör Levelflex FMP50 Zubehör Beschreibung Montagekit, isoliert A0013586 Isolierhülse Ringschraube Zur sicher isolierten Fixierung von Seilsonden. Maximale Prozesstemperatur: 150 °C (300 °F) Für Seilsonden 4 mm (1/6 in) oder 6 mm (1/4 in) mit PA>Stahl : • Ringschraube M8 DIN 580 •...
  • Seite 107: Kommunikationsspezifisches Zubehör

    Für Einzelheiten siehe Dokument SD01007F. 15.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten: Dokument "Technische Information" TI405C/07 Zubehör Beschreibung Field Xpert SFX100 Kompaktes, flexibles und robustes Industrie-Handbediengerät für die Fernparametrierung...
  • Seite 108: Servicespezifisches Zubehör

    Zubehör Beschreibung FieldCare FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelligenten Feldeinrichtungen in Ihrer Anlage konfigurieren und unterstützt Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
  • Seite 109: Rücksendung

    Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die medi- umsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informie- ren Sie sich über Vorgehensweise und Rahmenbedingungen auf der Endress+Hauser Internetseite www.services.endress.com/return-material Endress+Hauser...
  • Seite 110: Entsorgung

    Entsorgung Levelflex FMP50 Entsorgung Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponenten zu achten. Endress+Hauser...
  • Seite 111: Übersicht Bedienmenü

    Levelflex FMP50 Übersicht Bedienmenü Übersicht Bedienmenü Sprache (® ä 115) Anzeige/Betrieb ® Zugriffsrechte Anzeige (® ä 116) Status Verriegelung (® ä 116) Format Anzeige (® ä 116) Kontrast Anzeige (® ä 118) Intervall Anzeige (® ä 119) Setup ® Längeneinheit (®...
  • Seite 112 Übersicht Bedienmenü Levelflex FMP50 Maximalwert (® ä 133) Durchmesser (® ä 134) Zwischenhöhe (® ä 134) Tabellenmodus (® ä 134) Tabellen Nummer (® ä 135) Füllstand (® ä 135) Kundenwert (® ä 136) Tabelle aktivieren (® ä 136) Setup ®...
  • Seite 113 Levelflex FMP50 Übersicht Bedienmenü Kopfzeile (® ä 150) Kopfzeilentext (® ä 150) Trennzeichen (® ä 151) Zahlenformat (® ä 151) Nachkommastellen Menü (® ä 151) Setup ® Erweitert. Setup ® Datensicherung Anzeige ® Betriebszeit (® ä 152) Letzte Datensicherung (® ä 152) Konfigurationsdaten verwalten (®...
  • Seite 114 Übersicht Bedienmenü Levelflex FMP50 Out value (® ä 161) Units index (® ä 161) Diagnose ® Messwert ® Digital input 1...4 ® Block tag (® ä 161) Channel (® ä 161) Output state (® ä 161) Out value (® ä 162) Diagnose ®...
  • Seite 115: Beschreibung Der Geräteparameter

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung der Geräteparameter (Bedienmenü) • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmodul • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Softwareverriegelung gesperrt werden können (®...
  • Seite 116: Menü "Anzeige/Betrieb

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 19.1 Menü "Anzeige/Betrieb" Dieses Menü erscheint nur, wenn eine Vor-Ort-Anzeige vorhanden ist. Zugriffsrechte Anzeige Anzeige/Betrieb ® Zugriff Anzeige Navigation Setup ® Erweitertes Setup ® Zugriff Anzeige Beschreibung Anzeige der Zugriffsrechte auf Parameter via Vor-Ort-Bedienung. Erscheint vor einem Parameter ein -Symbol, ist er mit den aktuellen Zugriffsrechten über die Vor-Ort-Anzeige nicht änderbar.
  • Seite 117 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Anzeige/Betrieb ® Format Anzeige Navigation Setup ® Erweitert. Setup ® Anzeige ® Format Anzeige Beschreibung Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Es lassen sich Darstellungsform (Größe, Bargraph) und Anzahl der angezeigten Messwerte (1...4) einstellen. Diese Einstellung gilt nur für den normalen Messbetrieb.
  • Seite 118: Zusätzliche Information

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Zusätzliche Information 1 Wert groß A0011948-DE Bargraph + 1 Wert A0012011-DE 2 Werte A0012013-DE Wert groß + 2 Werte A0012016-DE 4 Werte A0012019-DE Kontrast Anzeige Anzeige/Betrieb ® Kontrast Anzeige Navigation Beschreibung Anpassung des Anzeigekontrasts an die Umgebungsbedingungen (z.B. an Ablesewinkel oder Beleuchtung).
  • Seite 119: Menü "Setup

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Werkseinstellung 30 % Intervall Anzeige Anzeige/Betrieb ® Intervall Anz. Navigation Setup ® Erweitert. Setup ® Anzeige ® Intervall Anz. Beschreibung Einstellen der Anzeigedauer von Messwerten auf der Vor-Ort-Anzeige, wenn diese alternierend angezeigt werden. Ein solcher Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte festgelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-...
  • Seite 120 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Auswahl • Metall • Bypass/Schwallrohr • Nichtmetallisch • Installation außerhalb Abhängig von der Sonde kann es weitere Optionen geben. Werkseinstellung Abhängig von der bestellten Sonde. Rohrdurchmesser Setup ® Rohrdurchmesser Navigation Voraussetzung Nur sichtbar, wenn folgende Bedingungen erfüllt sind: •...
  • Seite 121 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Festlegung des Leerabgleichs E. E ist der Abstand zwischen dem Referenzpunkt der Messung (Unterkante des Flansches bezie- hungsweise des Einschraubstückes) und dem mini- malen Füllstand (0%). A0013178 Eingabe Je nach gewählter Längeneinheit und der Sonde.
  • Seite 122 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung) A0013194 Zusätzliche Information Zur Anzeige wird die gewählte "Füllstandeinheit" verwendet (® ä 130). Distanz Setup ® Distanz Navigation Diagnose ® Messwert ® Distanz Beschreibung Zeigt die gemessene Distanz D...
  • Seite 123 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Anzeige • Stark Das ausgewertete Echo liegt mindestens 10 mV über der Echoschwelle • Mittel Das ausgewertete Echo liegt mindestens 5 mV über der Echoschwelle • Schwach Das ausgewertete Echo liegt weniger als 5 mV über der Echoschwelle •...
  • Seite 124: Die Sequenz "Ausblendung

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 19.2.1 Die Sequenz "Ausblendung" Bestätigung Distanz Setup ® Ausblendung ® Bestätig. Dist. Navigation Beschreibung Bestätigung, ob die angezeigte Distanz mit der tatsächlichen Distanz übereinstimmt. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auswahl •...
  • Seite 125: Untermenü "Erweitertes Setup

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Voraussetzung Nur sichtbar, wenn im Parameter Bestätigung Distanz die Option Manuelle Map-Aufnahme gewählt wurde. Beschreibung Angabe der Distanz, bis zu der eine Ausblendung aufgenommen werden soll. Eingabe 0,1 m (0,33 ft) ... Sondenlänge (LN)
  • Seite 126 Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschützte Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebsstelle. Eingabe 0…9 999 Freigabecode definieren Setup ®...
  • Seite 127: Beschreibung

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Eingabe einer eindeutigen Bezeichnung für die Messstelle, um sie innerhalb der Anlage schnell identifizieren zu können. Sie wird in der Kopfzeile angezeigt: XXXXXXXXX A0013375 Kopfzeilentext Eingabe Max. 32 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /)
  • Seite 128 • DK > 15 Werkseinstellung Unbekannt Zusätzliche Information Dielektrizitätskonstanten für viele wichtige in der Industrie verwendete Medien sind aufge- führt im Dokument SD106F, welches von der Endress+Hauser-Internetseite (www.end- ress.com) heruntergeladen werden kann. Prozesseigenschaft Setup ® Erw. Setup ® Füllstand ® Prozesseigensch. Navigation Beschreibung Festlegung der typischen Füllstand-Änderungsgeschwindigkeit...
  • Seite 129 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Auswahl Für "Medientyp" = "Flüssig" • Schnell > 1 m(40")/min • Standard < 1 m(40")/min • Mittel < 10 cm(4")/min • Langsam < 1 cm(0,4")/min • Keine Filter Für "Medientyp" = "Feststoff" • Schnell > 10 m(33 ft)/h •...
  • Seite 130: Füllstandeinheit

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Füllstandeinheit Setup ® Erw. Setup ® Füllstand ® Füllstandeinheit Navigation Beschreibung Festlegung der Füllstandeinheit Auswahl • % • m • mm • ft • in Werkseinstellung Zusätzliche Information Die Füllstandeinheit kann sich von der im Parameter Längeneinheit (® ä 119) definierten Ein- heit unterscheiden: •...
  • Seite 131 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Füllstandkorrektur Setup ® Erw. Setup ® Füllstand ® Füllstandkorr. Navigation Bedeutung Festlegung einer Füllstandkorrektur Eingabe Je nach gewählter Füllstandeinheit: • -100,0 ... 100,0 % • -200,0 ... +200,0 m • -656,2 ... +656,2 ft •...
  • Seite 132 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Untermenü "Linearisierung" Linearisierungsart Navigation Setup ® Erw. Setup ® Linearisierung ® Linearisier. Art Beschreibung Festlegung der Linearisierungsart Auswahl • Keine Der Füllstand wird ohne Umrechnung in der 100% Füllstandeinheit ausgegeben. • Linear (A) • Tabelle (B) •...
  • Seite 133 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Wahl der Einheit für den linearisierten Wert Auswahl • Free text • t • lb • ton • kg • impGal • UsGal • cf • cm • dm • m • hl •...
  • Seite 134 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Werkseinstellung Durchmesser Navigation Setup ® Erw. Setup ® Linearisierung ® Durchmesser Voraussetzung Nur sichtbar, wenn eine der folgenden Linearisierungsarten gewählt wurde: • Zylindrisch liegend • Kugeltank Beschreibung Eingabe des Tankdurchmessers Eingabe 0 ... 9999.999 m (32808 ft) Werkseinstellung 2 m (6.6 ft)
  • Seite 135 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Setup ® Erw. Setup ® Linearisierung ® Tabellenmodus Navigation Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde. Beschreibung Wahl des Eingabemodus für die Linearisierungstabelle Auswahl • Manuell Für jeden Tabellenpunkt werden der Füllstand und der zugehörige linearisierte Wert manuell eingegeben •...
  • Seite 136 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Zusätzliche Information Bei Tabellenmodus = Manuell: Der Parameter Füllstand ist Eingabeparameter. Bei Tabellenmodus = Halbautomatisch: Der Parameter Füllstand ist Leseparameter. Kundenwert Navigation Setup ® Erw. Setup ® Linearisierung ® Kundenwert Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde.
  • Seite 137 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Untermenü "Sicherheitseinstellungen" Ausgang Echoverlust Setup ® Erw. Setup ® Sicherh.einst. ® Ausgang Echoverl. Navigation Beschreibung Festlegung des Ausgangssignals bei Echoverlust Auswahl • Letzter gültiger Wert Bei Echoverlust wird der letzte gültige Messwert gehalten. • Rampe Echoverlust Bei Echoverlust wird der Ausgang mit einer konstanten Rampe gegen 0% oder 100% geführt.
  • Seite 138 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Beschreibung Festlegung der Rampensteigung bei Echoverlust 100% A0013269 Verzögerung Echoverlust Rampe Echoverlust (positiver Wert) Rampe Echoverlust (negativer Wert) Eingabe -9999999,0 ... + 9999999,0 %/min Werkseinstellung 0 %/min Zusatzinformation • Die Rampensteigung wird angegeben in Prozent des parametrierten Messbereichs pro Minute (%/min) •...
  • Seite 139: Bestätigung Sondenlänge

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Sequenz "Sondenlängenkorrektur" Mit der Sequenz "Sondenlängenkorrektur" lässt sich sicherstellen, dass das Gerät das Sondenend- signal in der Hüllkurve richtig zuordnet. Die richtige Zuordnung erkennt man daran, dass die vom Gerät angezeigte Sondenlänge mit der tatsächlichen Sondenlänge übereinstimmt. Die auto- matische Sondenlängenkorrektur kann nur durchgeführt werden, wenn die Sonde im Behälter...
  • Seite 140 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Werkseinstellung Sondenlänge ok Aktuelle Sondenlänge Navigation Setup ® Erw. Setup ® Sondenläng.korr. ® Akt. Sondenlänge Beschreibung Je nach Parametrierung: • In den meisten Fällen: Anzeige der gemessenen Sondenlänge (gemäß dem detektierten Sondenendsignal). • Nur für Bestätigung Sondenlänge = Manuell: Eingabe der tatsächlichen Sondenlänge...
  • Seite 141 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Setup ® Erweitert. Setup ® Schaltausgang ® Zuordnung Status Navigation Voraussetzung Nur sichtbar bei Funktion Schaltausgang = Digitalausgang. Beschreibung Ordnet dem Schaltausgang einen DI-Block zu. Auswahl • Aus Es ist kein Ausgang zugeordnet. • Digitalausgang 1 •...
  • Seite 142 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Einschaltpunkt Ausschaltpunkt Setup ® Erweitert. Setup ® Schaltausgang ® Einschaltpunkt/Ausschaltpunkt Navigation Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ¹ Aus. Voraussetzung Beschreibung Legt Ein- und Ausschaltpunkt für den Grenzwertausgang fest. Wertebereich Abhängig von der gewählen Messgröße (Parameter Zuordnung Grenzwert)
  • Seite 143: Zusätzliche Information

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage dieser beiden Schaltpunkte. Einschaltpunkt > Ausschaltpunkt: Der Ausgang wird geschlossen, wenn der Messwert über den Einschaltpunkt steigt. Der Ausgang wird geöffnet, wenn der Messwert unter den Ausschaltpunkt sinkt.
  • Seite 144 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Voraussetzung Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ¹ Aus. Beschreibung Legt die Verzögerung für das Einschalten des Ausgangs fest. Werteberich 0…100 s Werkseinstellung Ausschaltverzögerung Setup ® Erweitert. Setup ® Schaltausgang ® Ausschaltverzögerung Navigation Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ¹...
  • Seite 145: Invertiertes Ausgangssignal

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Invertiertes Ausgangssignal Setup ® Erweitert. Setup ® Schaltausgang ® Invertiertes Ausgangssignal Navigation Beschreibung Ermöglicht Invertierung des Schaltverhaltens Auswahl • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung invertiert.
  • Seite 146 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Das Untermenü "Anzeige" Für Bedientools: Das Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemo- dul angeschlossen ist. Format Anzeige (® ä 116) 1. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 1. Anzeigewert...
  • Seite 147 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) 2. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 2. Anzeigewert Navigation Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehrere Messwerte untereinander, erscheint dieser an 2. Stelle. Der Wert wird nur während normalen Messbetriebs angezeigt.
  • Seite 148 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehr als zwei Mess- werte untereinander, erscheint dieser an 3. Stelle. Der Wert wird nur während normalen Mess- betriebs angezeigt. Wie viele Messwerte gleichzeitig und wie dargestellt werden, erfolgt über Parameter For- mat Anzeige (®...
  • Seite 149: Werkseinstellung

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Auswahl • Keine • Füllstand linearisiert • Distanz • Stromausgang 1 • Stromausgang 2 (nur für Geräte mit 2 Stromausgängen) • Gemessener Strom • Klemmenspannung • Elektroniktemperatur Werkseinstellung Bei Füllstandmessung und 1 Stromausgang Keine Bei Füllstandmessung und 2 Stromausgängen...
  • Seite 150 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Kopfzeile Setup ® Erweitertes Setup ® Anzeige ® Kopfzeile Navigation Beschreibung Auswahl des Kopfzeileninhalts der Vor-Ort-Anzeige. Er erscheint nur während des normalen Messbetriebs. XXXXXXXXX A0013375 Position des Kopfzeilentexts auf der Anzeige Auswahl • Messstellenbezeichnung •...
  • Seite 151 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Trennzeichen Setup ® Erweitertes Setup ® Anzeige ® Trennzeichen Navigation Beschreibung Auswahl des Trennzeichens für die Dezimaldarstellung von Zahlenwerten. Auswahl • . (Punkt) • , (Komma) Werkseinstellung . (Punkt) Zahlenformat Navigation Setup ® Erweitert. Setup ® Anzeige ® Zahlenformat Beschreibung Auswahl des Zahlenformats für die Messwertdarstellung.
  • Seite 152 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Untermenü "Datensicherung Anzeige" Das Untermenü Datensicherung Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemo- dul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul spei- chern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät gela- den werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
  • Seite 153 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Auswahl • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzeigemo- dul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das Histo- ROM des Geräts zurückgespielt.
  • Seite 154: Menü "Diagnose

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 19.3 Menü "Diagnose" Aktuelle Diagnose Diagnose ® Akt. Diagnose Navigation Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung. Wenn mehrere Meldungen gleichzeitig auf- treten, wird die Meldung mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
  • Seite 155: Untermenü "Diagnoseliste

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) 19.3.1 Untermenü "Diagnoseliste" In diesem Untermenü werden bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
  • Seite 156: Untermenü "Ereignis-Logbuch

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 19.3.2 Untermenü "Ereignis-Logbuch" Filteroptionen Diagnose ® Ereignis-Logbuch ® Filteroptionen Navigation Beschreibung Auswahl der Kategorie (Statussignal), deren Ereignismeldungen in der Ereignisliste angezeigt wer- den. Die Statussignale sind gemäß NAMUR NE 107 klassifiziert: F = failure, M = maintenance...
  • Seite 157 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Endress+Hauser...
  • Seite 158: Untermenü "Geräteinformation

    Anzeige der Seriennummer des Messgeräts. Sie befindet sich auch auf dem Typenschild. Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer...
  • Seite 159: Nützliche Einsatzgebiete Des Erweiterten Bestellcodes

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Anzeige des ersten, zweiten oder dritten Teils des erweiterten Bestellcodes. Dieser ist aufgrund der Zeichenlänge in max. 3 Parameter aufgeteilt. Der erweiterte Bestellcode gibt für das Gerät die Ausprägung aller Merkmale der Produktstruktur an und charakterisiert damit das Gerät eindeutig.
  • Seite 160: Untermenü "Messwert

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 19.3.4 Untermenü "Messwert" Distanz (® ä 122) Füllstand linearisiert Diagnose ® Messwert ® Füllst. linearis. Navigation Beschreibung Anzeige des linearisierten Füllstands Schaltzustand (® ä 144) Untermenü "Analog input 1" ... "Analog input 5" Block tag Diagnose ®...
  • Seite 161 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Diagnose ® Messwert® Analog input 1...5 ® Output state Navigation Beschreibung Status des Blockausgangswerts gemäß der FOUNDATION Fieldbus-Spezifikation Out value Diagnose ® Messwert® Analog input 1...5 ® Out value Navigation Beschreibung Blockausgangswert gemäß der FOUNDATION Fieldbus-Spezifikation Units index Diagnose ®...
  • Seite 162 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Navigation Diagnose ® Messwert® Digital input 1...3 ® Output state Beschreibung Status des Blockausgangswerts gemäß der FOUNDATION Fieldbus-Spezifikation Out value Diagnose ® Messwert® Digital input 1...3 ® Out value Navigation Beschreibung Blockausgangswert gemäß der FOUNDATION Fieldbus-Spezifikation...
  • Seite 163: Untermenü "Messwertspeicher

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) 19.3.5 Untermenü "Messwertspeicher" Das Menü wird nur angezeigt, wenn im Gerät die erweiterter Funktion des HistoROM frei- geschaltet ist. Zuordnung 1. Kanal...4.Kanal Diagnose ® Messwertspeicher ® Zuord. 1. Kanal Navigation Diagnose ® Messwertspeicher ® Zuord. 2. Kanal Diagnose ®...
  • Seite 164 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 Beschreibung Definition des Speicherintervalls t für die Messwertspeicherung. Dieses bestimmt den zeitlichen Abstand der einzelnen Datenpunkte im Datenspeicher und somit die maximale speicherbare Pro- zesszeit T = 1000 × t • Bei Nutzung von 1 Speicherkanal: T = 500 ×...
  • Seite 165 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Anzeige des Messwertverlaufs für den Speicherkanal in Form eines Diagramms. A0013859 • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Prozess- größe. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die laufende Messung an.
  • Seite 166: Untermenü "Simulation

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 19.3.6 Untermenü "Simulation" Zuordnung Simulation Prozessgröße Diagnose ® Simulation ® Zuord. Prozessgr Navigation Beschreibung Auswahl einer Prozessgröße für die Simulation, die dadurch aktiviert wird. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktions- kontrolle (C) angezeigt.
  • Seite 167 Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Schaltzustand Diagnose ® Simulation ® Schaltzustand Navigation Voraussetzung Nur sichtbar für Simulation Schaltausgang = An. Beschreibung Legt den Schaltzustand für die Simulation fest. Auswahl • Offen • Geschlossen Werkseinstellung Offen Simulation Gerätealarm Diagnose ® Simulation ® Sim. Gerätealarm...
  • Seite 168: Untermenü "Gerätetest

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 19.3.7 Untermenü "Gerätetest" Start Gerätetest Diagnose ® Gerätetest ® Start Gerätetest Navigation Beschreibung Start eines Gerätetests. Auswahl • Nein Das Gerät verlässt den Parameter, ohne dass ein Gerätetest stattfindet. • Ja Es wird ein Gerätetest durchgeführt.
  • Seite 169: Einkopplungssignal

    Levelflex FMP50 Beschreibung der Geräteparameter (Bedienmenü) Diagnose ® Gerätetest ® Füllstandsignal Navigation Voraussetzung Nur sichtbar, nachdem ein Gerätetest durchgeführt wurde. Beschreibung Anzeige des Ergebnisses des Gerätetests speziell für das Füllstandsignal Anzeige • Ungeprüft • Prüfung nicht in Ordnung Überprüfen Sie den Einbau und den DK-Wert des Mediums •...
  • Seite 170: Untermenü "Gerät Zurücksetzen

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP50 19.3.8 Untermenü "Gerät zurücksetzen" Restart Diagnose ® Gerät rücksetzen ® Restart Navigation Beschreibung Zurücksetzen der gesamten Gerätekonfiguration oder eines Teils der Konfiguration auf einen defi- nierten Zustand. Auswahl • Abbrechen Der Parameter wird ohne Aktion verlassen.
  • Seite 171: Stichwortverzeichnis

    Levelflex FMP50 Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Bestätigung Sondenlänge (Parameter) ....139 Bestimmungsgemäße Verwendung 1. Anzeigewert (Parameter) ..... 146 .
  • Seite 172 Stichwortverzeichnis Levelflex FMP50 Ereignis-Logbuch (Untermenü) ....156 Ereignis-Logbuch filtern ......99 Intervall Anzeige (Parameter) .
  • Seite 173 Levelflex FMP50 Stichwortverzeichnis Ereignisliste ......98 Untermenüs ....... . 51 Rampe Echoverlust (Parameter) .
  • Seite 175 Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
