Levelflex FMP50 HART
Endress+Hauser

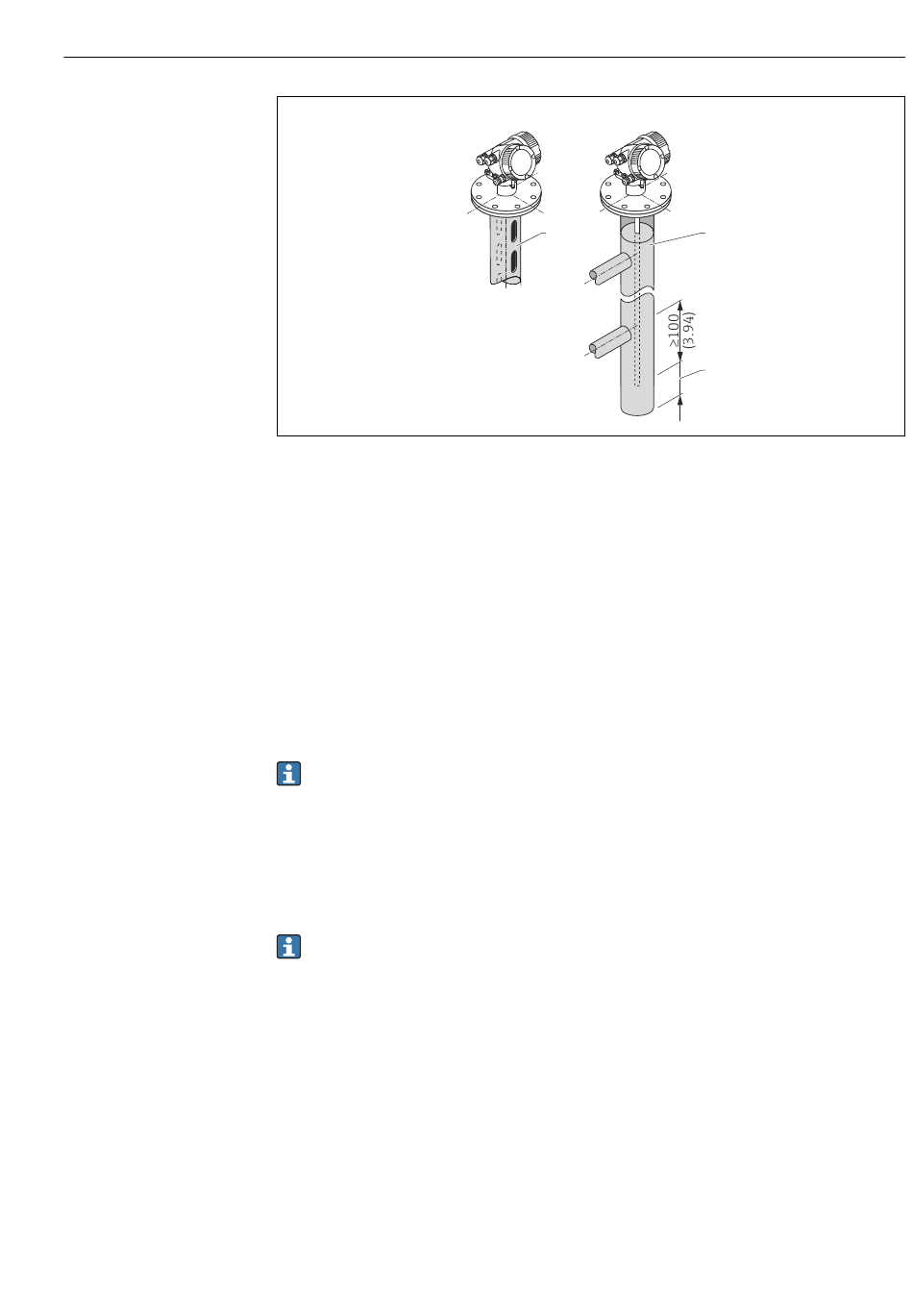

1
Montage in Schwallrohr
2
Montage in Bypass
3
Mindestabstand zwischen Sondenende und Bypass-Unterkante 10 mm (0,4 in)
• Rohrdurchmesser: > 40 mm (1,6 in) (für Stabsonden).
• Der Einbau einer Stabsonde kann bis zu einem Durchmesser von 150 mm (6 in) erfol-
gen. Bei größeren Durchmessern wird der Einsatz von FMP51 mit Koaxsonde empfoh-
len.
• Seitliche Abgänge, Löcher, Schlitze und Schweißnähte - bis maximal 5 mm (0,2 in) nach
innen ragend - beeinflussen die Messung nicht.
• Das Rohr darf keine Stufensprünge aufweisen.
• Die Sonde muss 100 mm (4 in) länger sein als der untere Abgang.
• Die Sonden dürfen die Rohrwand innerhalb des Messbereichs nicht berühren. Sonde
gegebenenfalls abstützen beziehungsweise abspannen. Alle Seilsonden sind zur Abspan-
nung in Behältern vorbereitet (Straffgewicht mit Abspannbohrung).
Für Bypässe mit Kondensatbildung (Wasser) und einem Medium mit kleiner Dielekt-
rizitätskonstante (z.B. Kohlenwasserstoffe):
Im Laufe der Zeit füllt sich der Bypass bis zum unteren Abgang mit Kondensat, so dass
bei geringen Füllständen das Füllstandecho vom Echo des Kondensats überdeckt wird.
In diesem Bereich wird der Stand des Kondensats ausgegeben und erst bei größeren
Füllständen der richtige Wert. Deshalb den unteren Abgang 100 mm (4 in) unter den
niedrigsten zu messenden Füllstand legen und eine metallische Zentrierscheibe auf
der Höhe der Unterkante des unteren Abgangs einsetzen.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der
Bypass ebenfalls isoliert werden.
A
B
1
Montage
2
3
A0014129
23
