6.1.5 Fixierung der Sonde

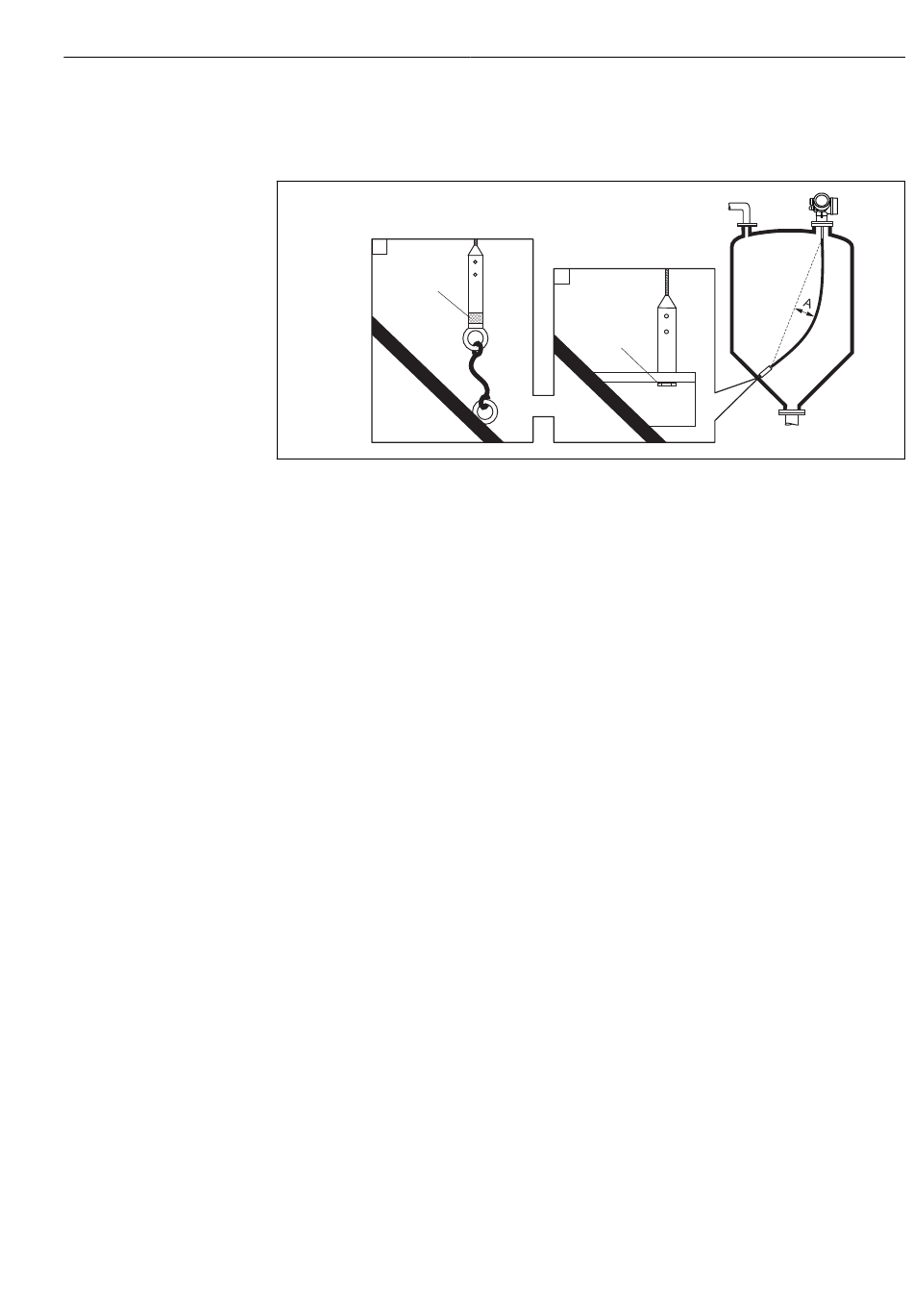

Fixierung von Seilsonden
C
2
A Durchhang: ≥ 10 mm/m (0,12 in/ft) Sondenlänge
B Zuverlässig geerdete Fixierung
C Zuverlässig isolierte Fixierung
1 Befestigung im Innengewinde des Sondenendgewichts
2 Befestigungssatz isoliert
• Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden:
wenn die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstrebungen
oder ein anderes Teil berührt
• Zum Fixieren ist im Sondengewicht ein Innengewinde vorgesehen:
Seil 4 mm (¹⁄₆ in), 316: M 14
• Die Fixierung muss zuverlässig geerdet oder zuverlässig isoliert sein. Wenn die Befesti-
gung mit zuverlässiger Isolierung auf andere Weise nicht möglich ist, den isolierten
Befestigungssatz verwenden.
• Im Falle einer geerdeten Fixierung muss die Suche nach einem positiven Sondenendecho
aktiviert werden, adernfalls ist keine automatische Sondenlängenkorrektur möglich.
Navigation: Experte → Sensor → EOP-Auswertung → EOP-Suchmodus
Einstellung: Option Positives EOP
Fixierung von Stabsonden
• Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich.
• Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder
starker Vibration erforderlich.
• Stabsonden nur unmittelbar am Sondenende fixieren.
