Elektrischer Anschluss
34
7 Elektrischer Anschluss
7.1 Anschlussbedingungen
7.1.1 Klemmenbelegung

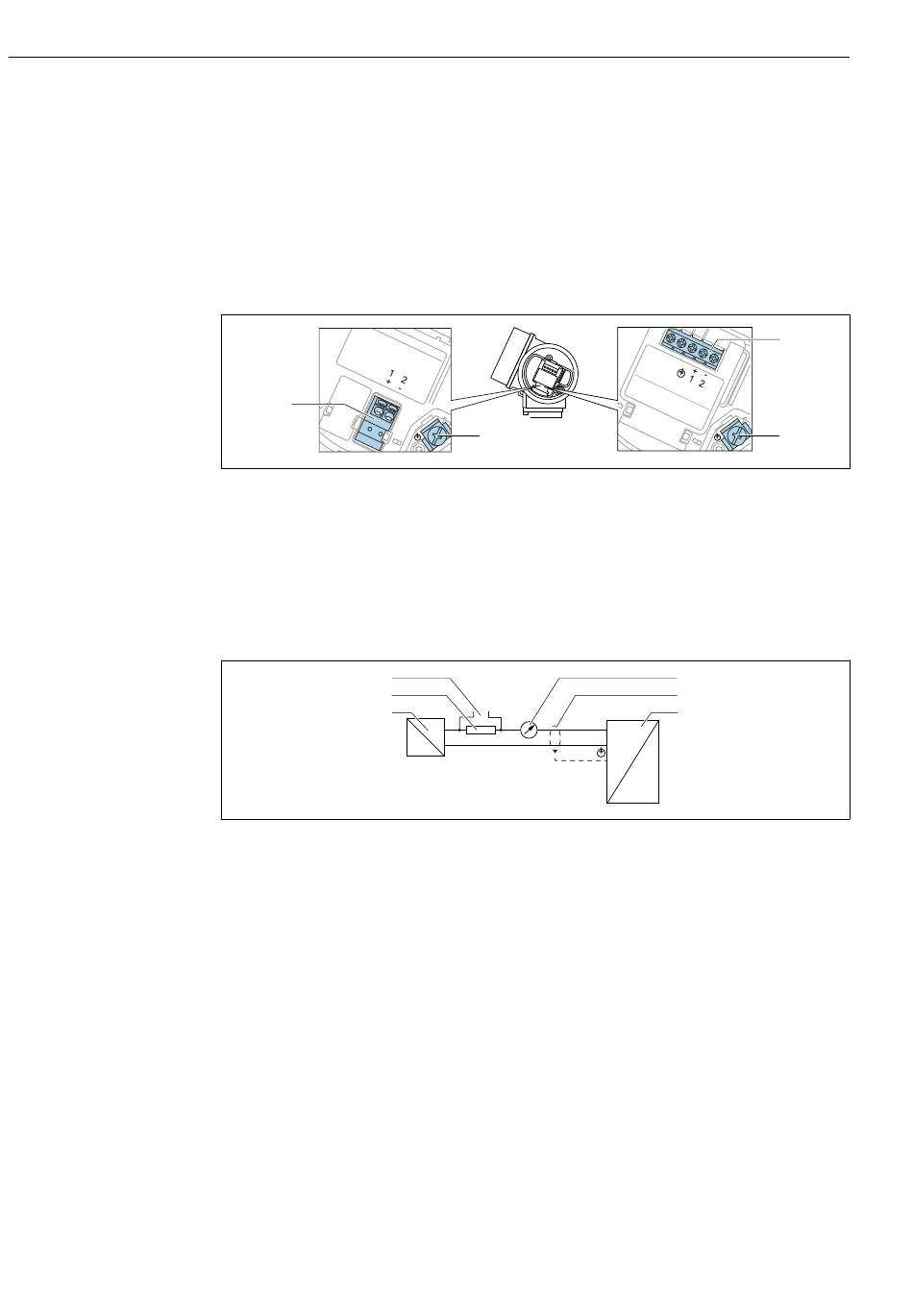

Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A
1
 8 Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
3 Anschlussklemme für Kabelschirm
Blockschaltbild 4 ... 20 mA HART
3
2
1
 9 Blockschaltbild 4 ... 20 mA HART
1 Speisetrenner für Spannungsversorgung; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
3
+ +
1
- -
2
Levelflex FMP50 HART
B
2
3
4
5
6
I
Y
