Montage
22

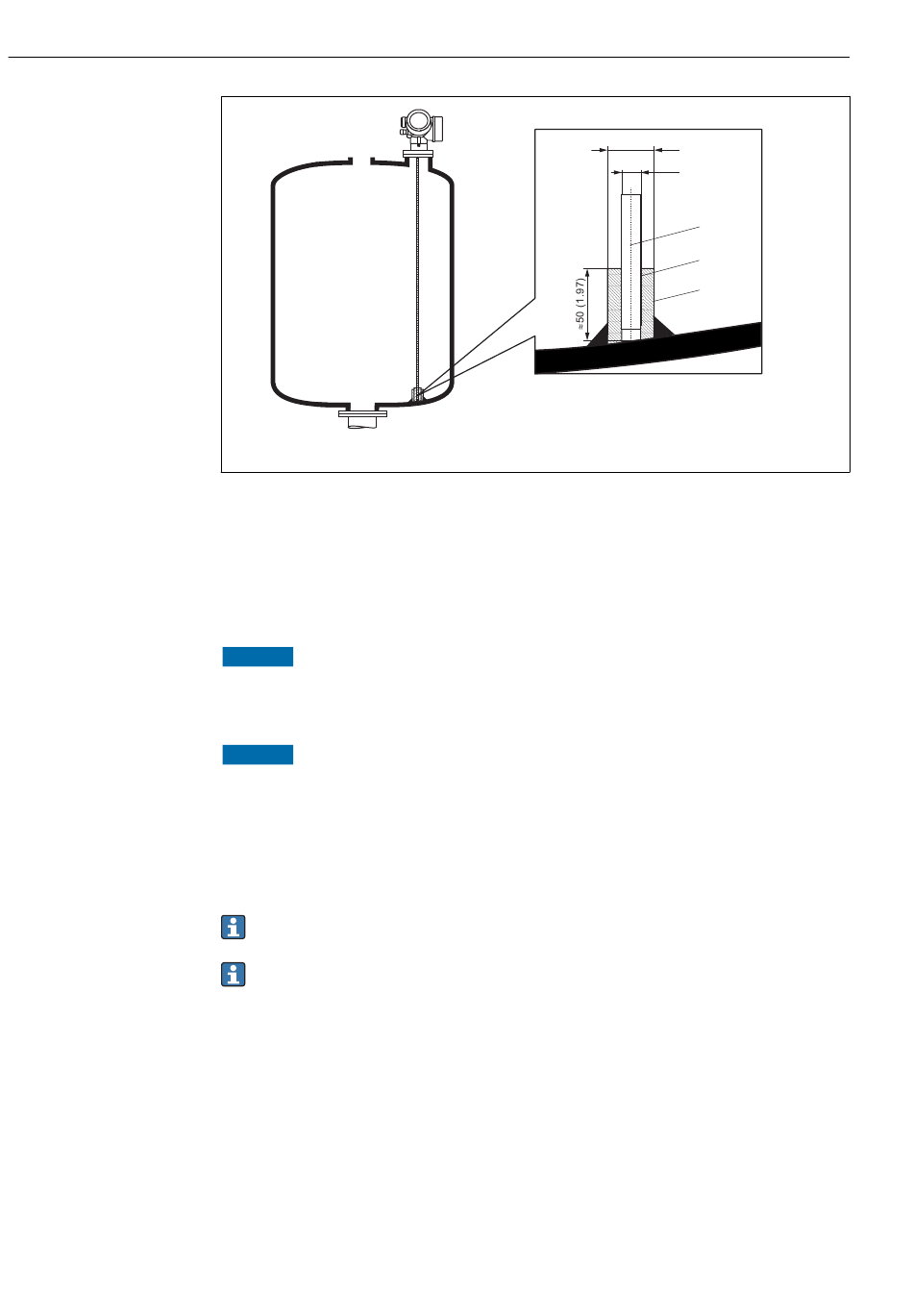

1 Sondenstab
2 Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist.
3 Kurzes Metallrohr, z.B. festgeschweißt
Sonde ⌀ 8 mm (0,31 in)
• a < ⌀ 14 mm (0,55 in)
• b = ⌀ 8,5 mm (0,34 in)
HINWEIS
Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen.
‣
Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sonden-
stab sichergestellt ist.
HINWEIS
Schweißen kann das Hauptelektronikmodul beschädigen.
‣
Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen.
6.1.6 Besondere Montagesituationen
Bypässe und Schwallrohre
In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-ster-
nen /-gewichten (als Zubehör erhältlich) empfohlen.
Da das Messsignal viele Kunststoffe durchdringt, kann es bei Installation in Bypässen
oder Schwallrohren aus Kunststoff zu Fehlauswertungen führen. Aus diesem Grund
Bypass oder Schwallrohr aus Metall verwenden.
