Endress+Hauser Levelflex FMP50 HART Betriebsanleitung Seite 24

Montage
24
Zuordnung von Zentrierscheibe/Zentrierstern/Zentriergewicht zum Rohrdurchmesser

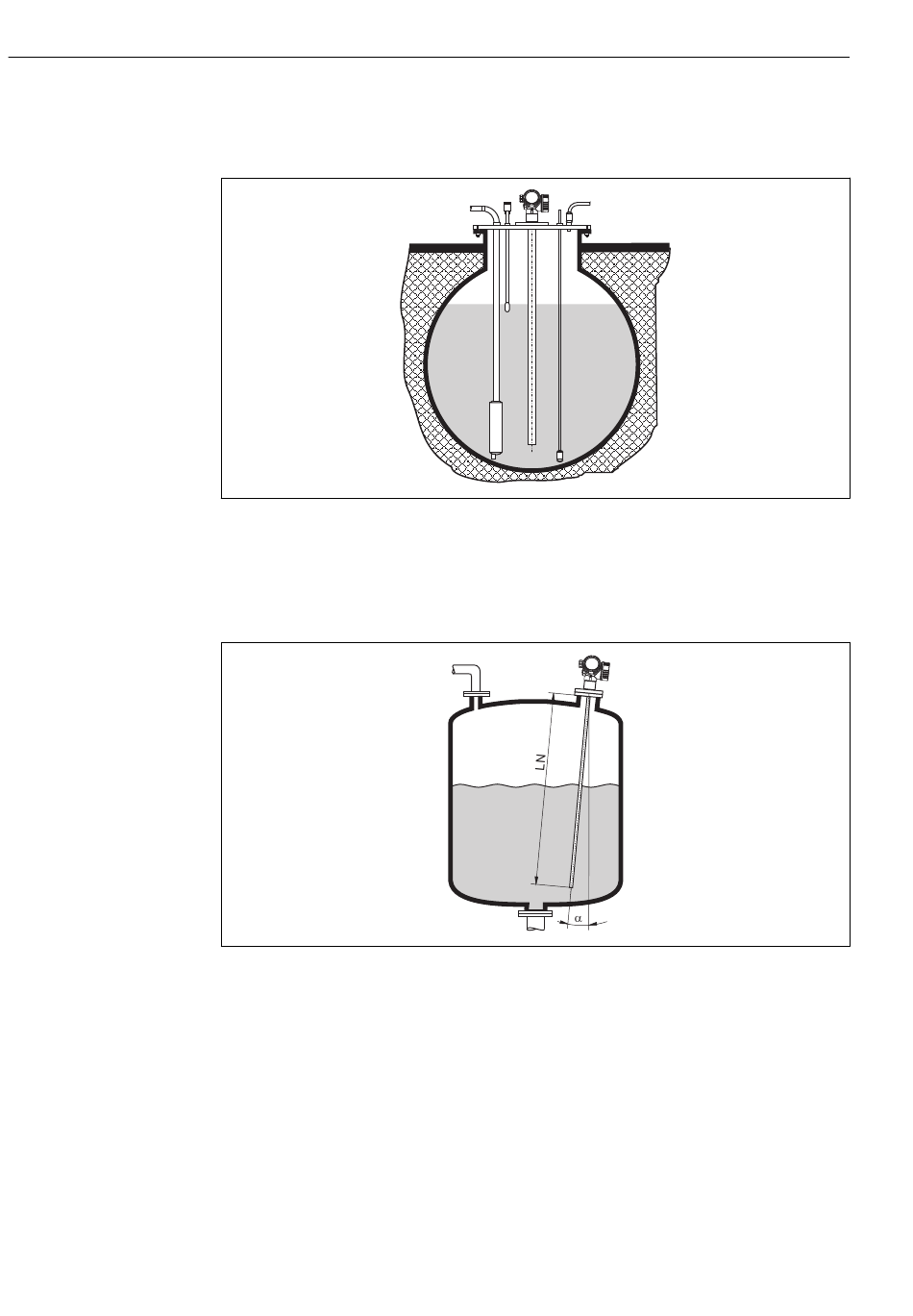

Unterirdische Tanks
Bei Stutzen mit großem Durchmesser FMP51 mit Koaxsonde einsetzen, um Reflexionen an
der Stutzenwand zu vermeiden.
Schräge Montage
• Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt wer-
den.
• α 5 °: LN 4 m (13,1 ft)
max.
• α 10 °: LN 2 m (6,6 ft)
max.
• α 30 °: LN 1 m (3,3 ft)
max.
Levelflex FMP50 HART
A0014142
A0014145
Endress+Hauser
