10 Leistungsteil

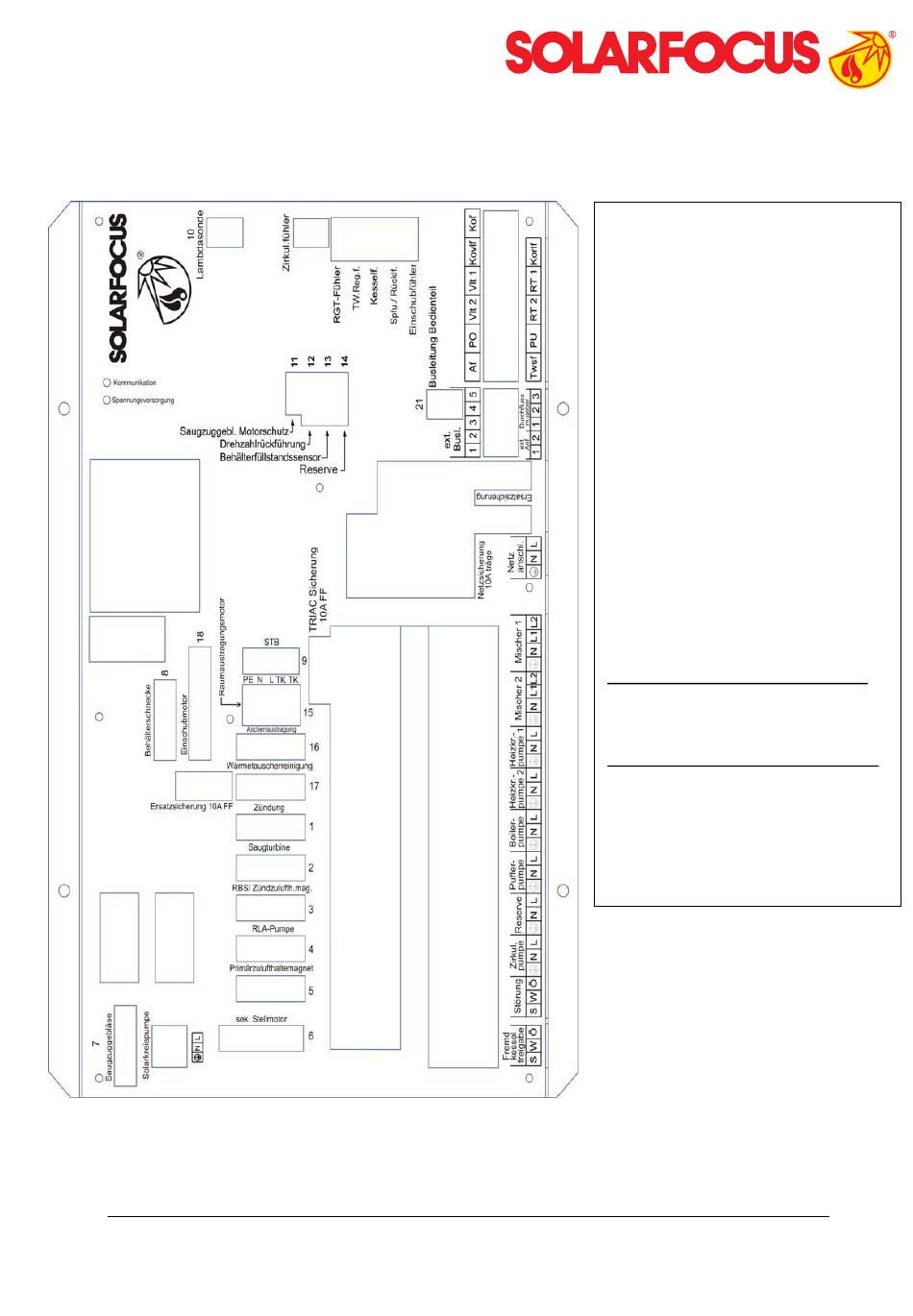

Folgende Abbildung zeigt den Leistungsteil des Pellet
Plus
Pellet
Abbildungen sind symbolisch und haben keinen Anspruch auf vollständige Details.
Technische Änderungen vorbehalten.
Jede Art der Vervielfältigung, auch nur auszugsweise, bedarf ausdrücklich unserer Genehmigung.
© Solarfocus GmbH. 03/2007
Plus
:
Abb. 36
Seite 25 von 97
macht unabhängig
Abkürzungen
Fühleranschlüsse am
Leistungsteil des
SOLARFOCUS eco
Af.......
Aussenfühler
Twsf...
Trinkwasserspeicherfühler
(Boilerfühler)
PO
Puffertemperaturfühler
oben
PU
Puffertemperaturfühler
unten
Vlt 1
Vorlauftemperaturfühler
Heizkreis 1
Vlt 2
Vorlauftemperaturfühler
Heizkreis 2
RT 1 Raumtemperaturfühler
Heizkreis 1
RT 2 Raumtemperaturfühler
Heizkreis 2
Wenn Solaranlage geregelt wird:
Korlf...
Speicher unten
Kof.....
Kollektorfühler
Wenn Solarertrag gemessen wird:
Korlf...
Kollektorrücklauffühler
Kovlf
..
Kollektorvorlauffühler
Kof.....
Kollektorfühler
Durchflussmengengeber
(Anschluss an Klemmen 1 und 2)
Vers. 06/2008
