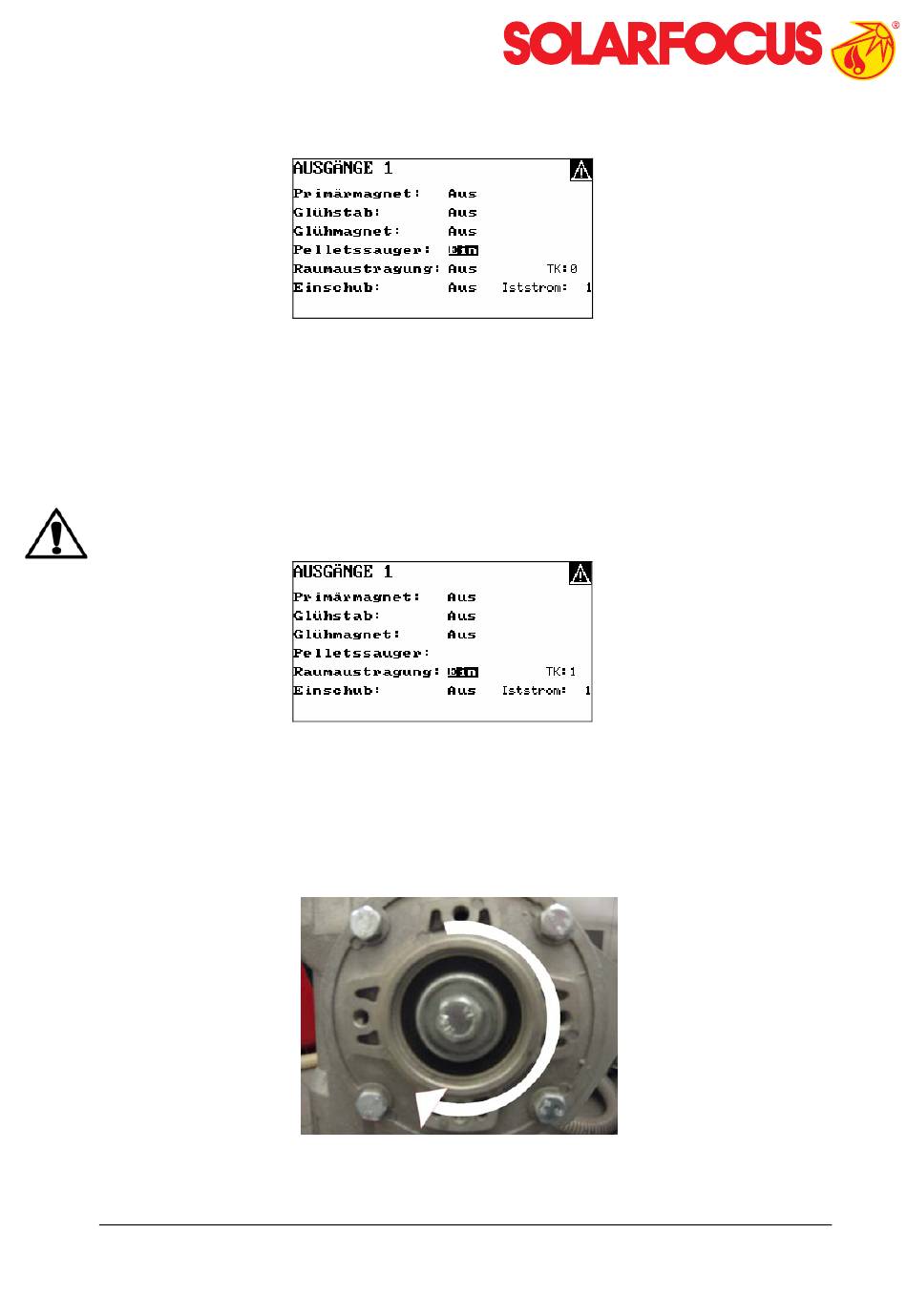

Zuerst sollten Sie die Funktion der Saugturbine testen, dazu schalten Sie den
Relaisausgang „Pelletssauger" auf „Ein".
Abb. 7
Die Saugturbine sollte nun einschalten, folgen Sie den Saugschläuchen, und kontrollieren
Sie, ob diese fest mit den Verbindungsstutzen der Lagerraumschnecke und des
Vorratsbehälters verbunden sind.
Testen der Lagerraumschnecke
Ist die Funktionalität der Saugturbine gegeben, sollte nun die Lagerraumschnecke kurz
getestet werden.
Damit es zu keiner Verstopfung der Lagerraumschnecke kommt, kann der Ausgang
„Raumaustragung" nur eingeschalten werden, wenn der Ausgang „Pelletssauger" auf
„Ein" steht.
Abb. 8
Sie haben die Lagerraumschnecke eingeschaltet, achten Sie darauf, ob sich die
Schnecke auch im Uhrzeigersinn dreht! Das erkennt man am besten an der Drehrichtung
der Sechskantschraube M8*20, die die Schneckenwelle axial sichert.
Die korrekte Verkabelung des Thermokontaktes erkennt man, indem sich die Anzeige
„TK" in der Zeile „Raumaustragung" von „0" auf „1" ändert, sobald der Relaisausgang
„Raumaustragung" auf „Ein" gestellt wird.
Abb. 9
Sie haben nun die Funktionalität der Saugturbine und der Lagerraumschnecke getestet.
Schalten Sie nun zuerst den Ausgang „Raumaustragung" und danach den Ausgang
Plus
Seite 12 von 97
Pellet
Vers. 06/2008
