9 Menüführung

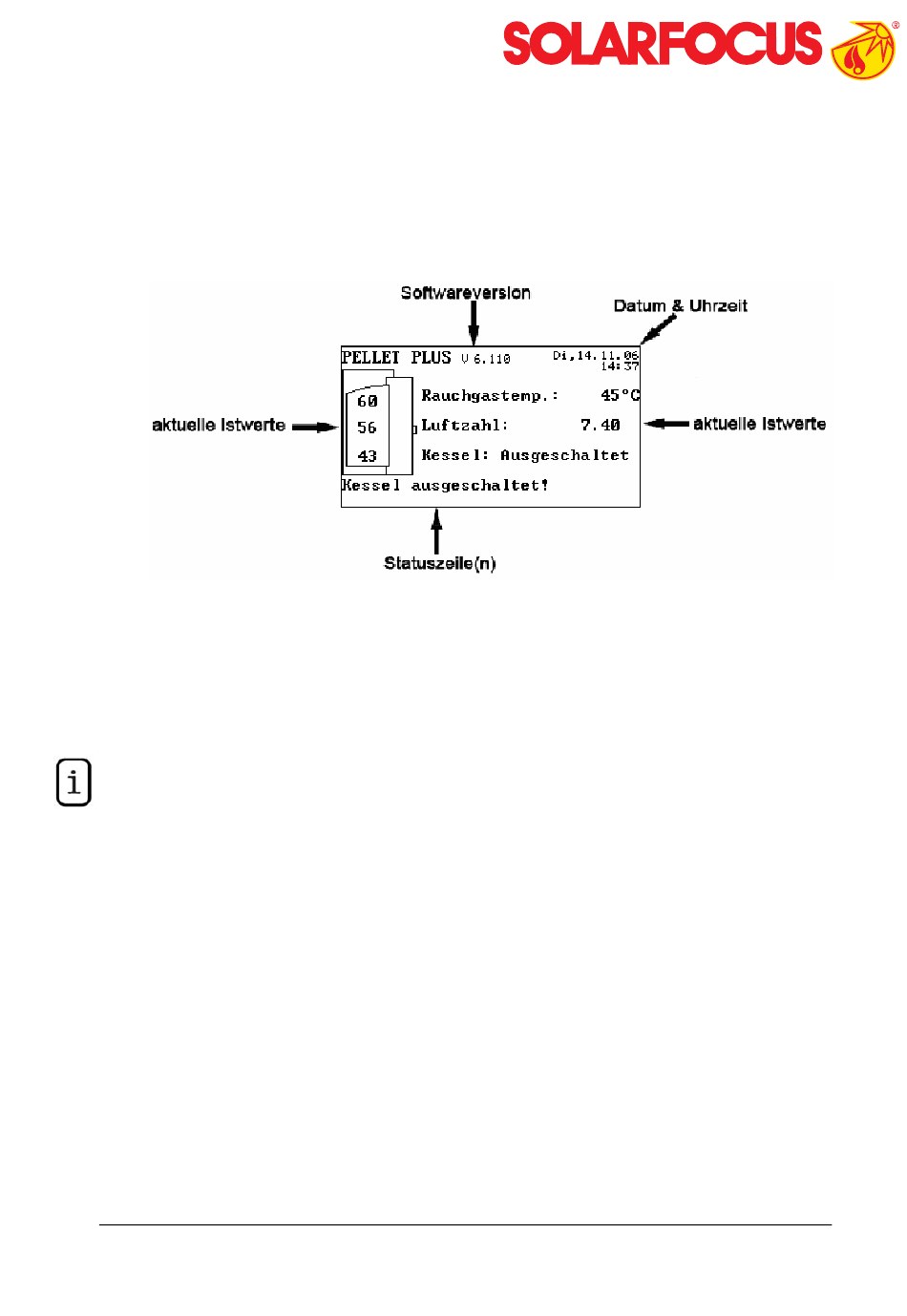

9.1 Die Startmaske
Abb. 25
Plus
Die angezeigten Werte sind aktuelle Istwerte. In der Darstellung des Pellet
werden
von oben nach unten die Trinkwasserregistertemperatur, die Kesseltemperatur und
die Speichertemperatur unten angezeigt.
Es werden außerdem die Rauchgastemperatur, die Luftzahl (= Messwert der
Lambdasonde) und die gewählte Kesselbetriebsart angezeigt.
Die unterste(n) Zeile(n) in der Startmaske ist/sind die Statuszeile(n)(siehe Kapitel 20).
Die Statuszeile zeigt im Klartext den Betriebszustand des Kessels an.
Plus
